Электропроводка под профнастилом

Вывод кабеля из профнастила

Вывод кабеля из профнастила

В этой статье поделюсь опытом по монтажу электропроводки в случае обшивки помещения профнастилом. Приведу реальный пример с фотографиями и комментариями, как надо и как не надо делать. Как обычно, фотографий будет много, и их можно приблизить, чтобы рассмотреть подробности.

Требования к электропроводке при обшивке профнастилом

Профнастил — это профилированный металлический лист толщиной около 0,5 мм с покрытием, который применяется для обшивки производственных (не жилых) помещений, изготовления заборов, крыш, и т.п. На параметрах профнастила подробно останавливаться не будем.

профиля под гк

профиля под гипсокартон

Электропроводка при этом прокладывается открытым способом (в гофре, металлорукаве, кабель-канале), либо применяется скрытая проводка, когда не видно путей пролегания электрических кабелей. При этом кабели прокладываются в штробе, гофротрубе или металлорукаве. Таким образом, кабель будет механически защищён.

Конечно, главное требование к скрытой электропроводке — пожаробезопасность.  Для обеспечения пожаробезопасности, кроме механической защиты, также необходимо правильно выбрать номинал защитных автоматов, в соответствии с сечением провода.

Кроме того, ещё одно требование при скрытой проводке — возможность сменяемости. То есть, при необходимость кабели можно вытащить, и в ту же гофру протащить новые. Для этого ПВХ гофра должна быть надежно закреплена и иметь достаточный диаметр.

Старая электропроводка

До этого проводка была в ужасном состоянии. Оголенные провода, скрутки, сырость. Вот если бы пришли пожарники ;). Поэтому при ремонте было решено кроме отделки стен, потолков и полов реконструировать электропроводку.  Жаль, что не было решено менять электрику полностью, это избавило бы от ненужных проблем.

Пожалуй, профнастил (особенно — оцинкованный) — самый пожаробезопасный материал из всех возможных, по группе горючести его можно сравнить разве что с кирпичом.

Комизм ситуации заключается в том, что электропроводка в данном случае выполнялась в пожарной части г.Таганрога. Как раз в тех помещениях, где стоят пожарные машины. ;)

Монтаж электропроводки под профнастил. Этап 1

Работа будет в радость, если не тратятся лишние нервы и время, для этого нужно всё чётко спланировать. На СамЭлектрике об этом написана статья Этапы монтажа электропроводки.

Вообще-то, сначала идёт этап №0, на котором отключаем и (если нужно) демонтируем старую проводку. Иначе возможны последствия — от искрения до падения с высоты при ударе электрическим током. А высота потолков в пожарной части — более 5 метров!

Тут стоит сказать сначала вкратце о монтаже профнастила. На первом этапе монтируются металлические профили, к которым будет затем крепиться сам профнастил.

Самую большую опасность для проводов представляют острые края отрезанных кусков профнастила. Края могут легко повредить изоляцию кабелей.

Избежать этого можно двумя способами.

Во-первых, надо стараться обрабатывать острые края — загибать, одевать на них специальную защиту или разрезанную вдоль гофротрубку.

Во-вторых, в проблемных местах на кабель, кроме гофры ПВХ, желательно монтировать дополнительную защиту — изолента в 1,5-2, слоя, термоусадка. Кроме защиты, это улучшит «видимость» кабеля для отделочников. Защиту кабеля я применяю повсеместно, уже писал об этом в статье о прокладке электропроводки под гипсокартоном.

Процесс монтажа профнастила и профилей надо держать под контролем, быть всегда «в контакте» с монтажниками. Так как одно резкое движение острым краем — и кабель будет порезан, и гофра не спасёт.

На первом этапе, когда смонтирован профиль, можно начинать монтировать электропроводку. Я думаю, не нужно объяснять, почему ВЕСЬ провод затянут в гофротрубу. Крепить гофру к профилю надо надёжно, чтобы она не «совалась». Можно — изолентой, можно — стяжками (хомутами).

Крепление электропровода на профилях

Крепление электропровода на профилях. Использован провод ПВС 3х1,5 и ПВС 3х2,5, но это не суть важно.

Эти стены видел сам Чехов, три минуты ходьбы — домик, где он родился.

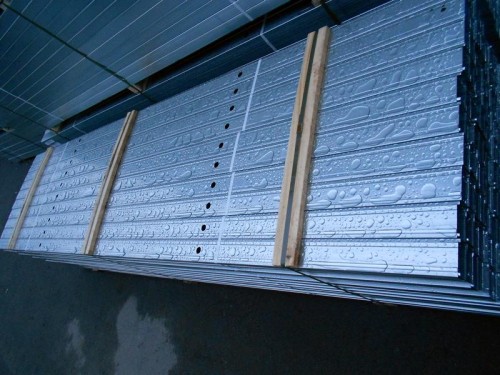

Лучше всего использовать специальный профнастил, с отверстиями для электрокабелей:

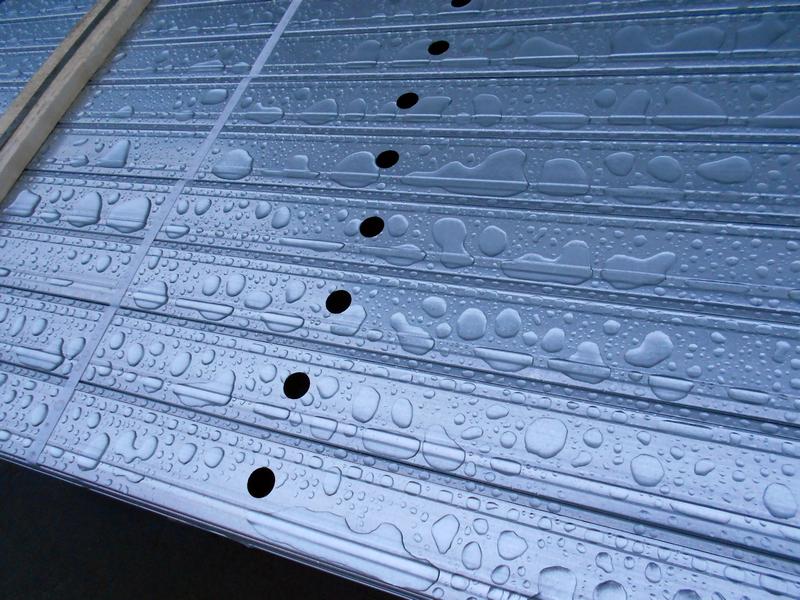

профиля под гк с отверстиями под электропровода

профиля под гк с отверстиями под электропровода

В месте, где кабели в гофре будут выходить наружу (из профнастила), обматываем пучок гофр изолентой, и на стене обозначаем место выхода. На втором этапе монтажники в профнастиле проделают прорезь и _аккуратно_ протащат пучок наших кабелей наружу.

Вот тут предварительная прокладка, где ничего ещё не обозначено:

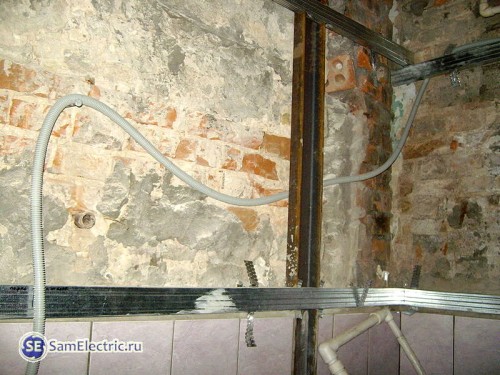

прокладка кабеля под профнастилом

Прокладка кабеля под профнастилом

Можно поставить крестик и успокоиться. Но лучше — закрепить гофру на стене дюбель-хомутами, так как в ином случае гофра будет пролегать так, как захочет монтажник, а этого допустить нельзя.

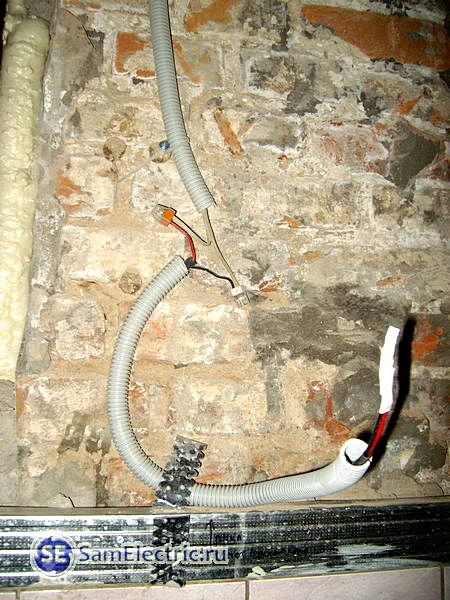

Доращивание проводов под профнастилом

Доращивание проводов под профнастилом

Вот ещё фото — нужно было дорастить провод до выключателя смежной комнаты. Конечно, лучше полезть в коробку, и там подключить новый, длинный провод до нового выключателя. Но было сделано так. Только место соединения проводов с помощью Ваго надо защитить коробкой или на худой конец — изолентой.

Второй этап монтажа

Итак, монтажники профнастила отработали. Мы видим такие картины с местах, где будут выключатели, розетки, коробки и светильники:

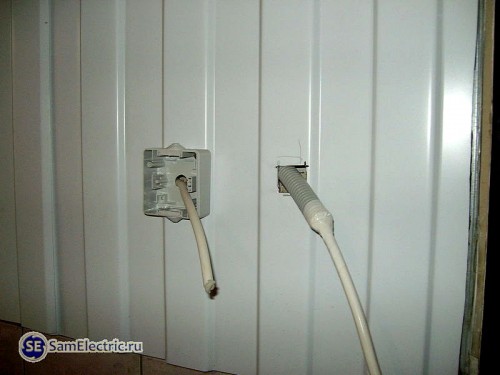

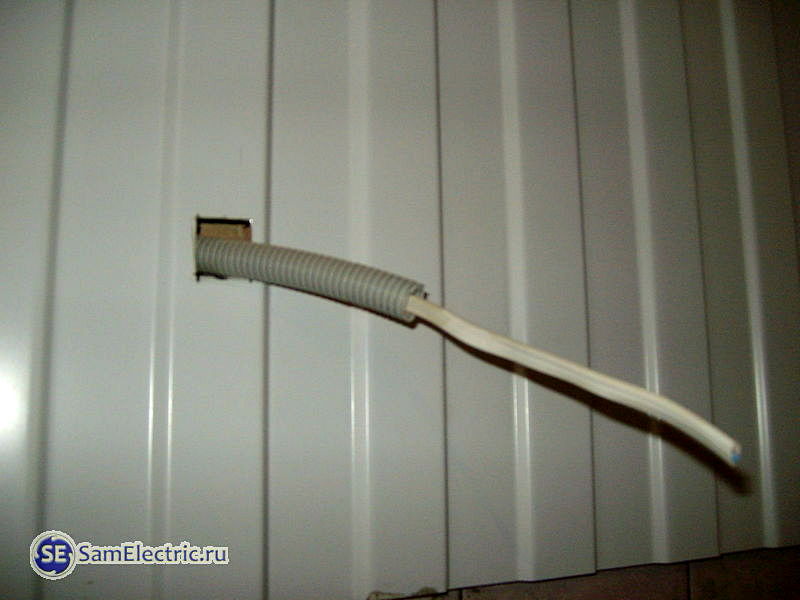

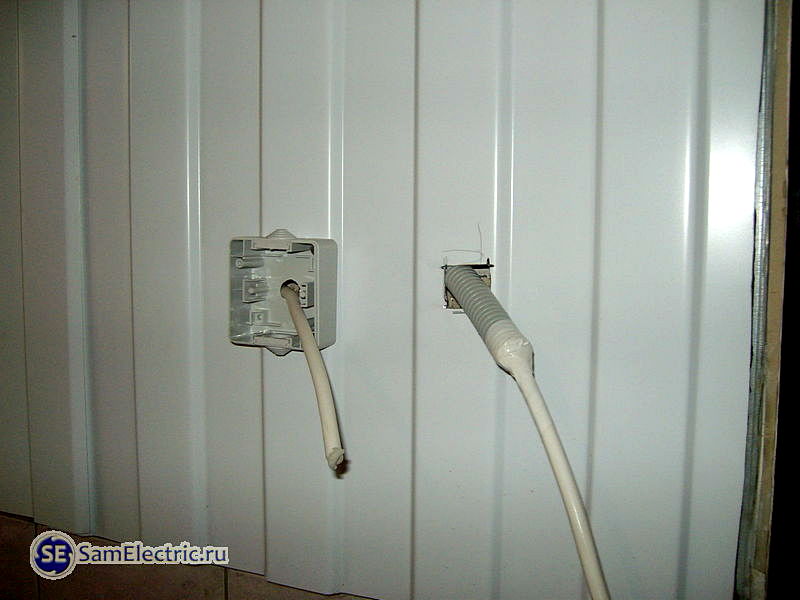

Выводы кабеля из профнастила

Выводы кабеля из профнастила

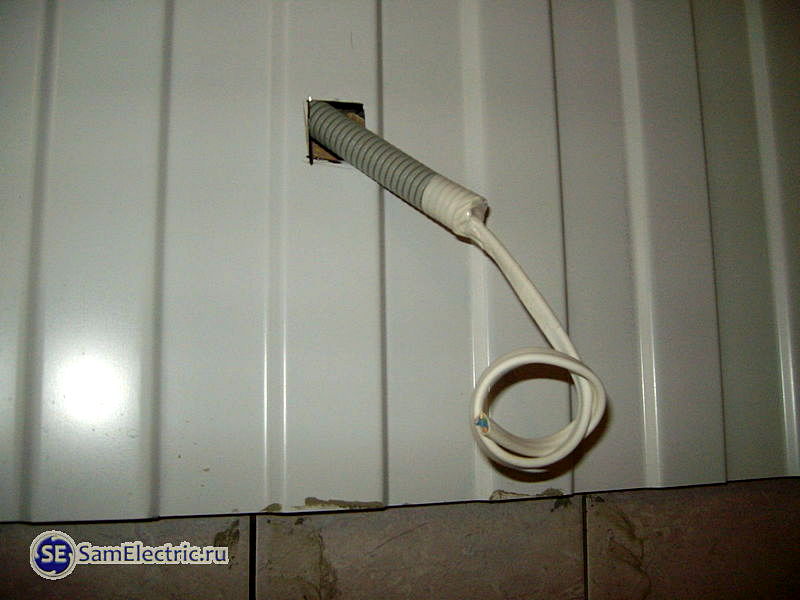

Проблемное место — там, где кабель выходит из гофры. Его лучше защитить и зафиксировать изолентой, как показано ниже:

Выводы кабеля из профнастила

Выводы кабеля из профнастила

Другое проблемное место — там, где гофра выходит из профнастила.

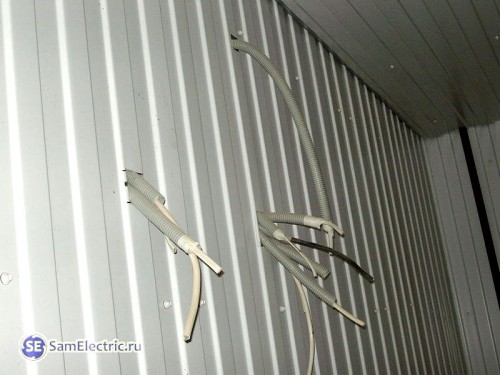

Выводы кабеля из профнастила. Места под распределительные коробки и светильники.

Выводы кабеля из профнастила. Места под распределительные коробки и светильники.

На этом этапе нужно не полениться — тщательно заизолировать места выхода гофры из металла, об этом написано выше. Я поленился.

Установка выключателей на профнастил

Используем хороший шуруповерт и короткие саморезы по металлу. Всё, что устанавливаем — должно быть во влагозащищенном исполнении. Влажность в этом месте повышенная, да и такие выключатели и розетки обладают большей прочностью и надежностью.

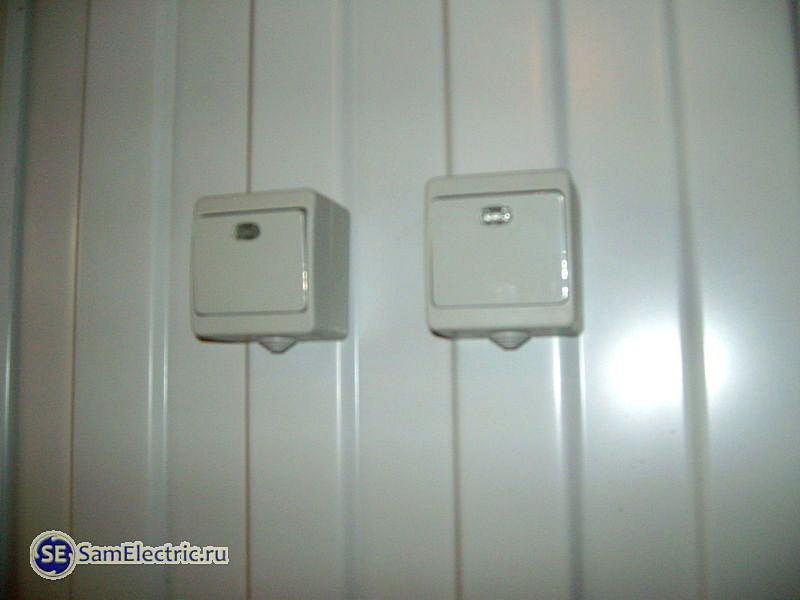

Установка выключателей на профнастил

Установка выключателей на профнастил

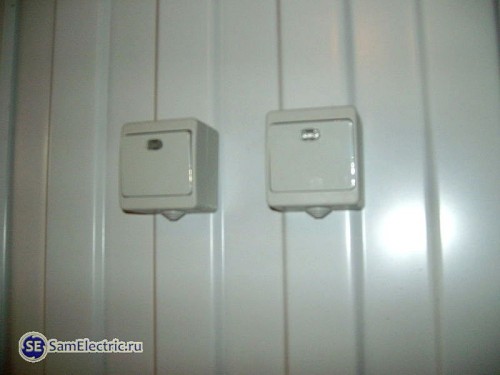

Выключатели с подсветкой на профнастиле

Выключатели с подсветкой на профнастиле

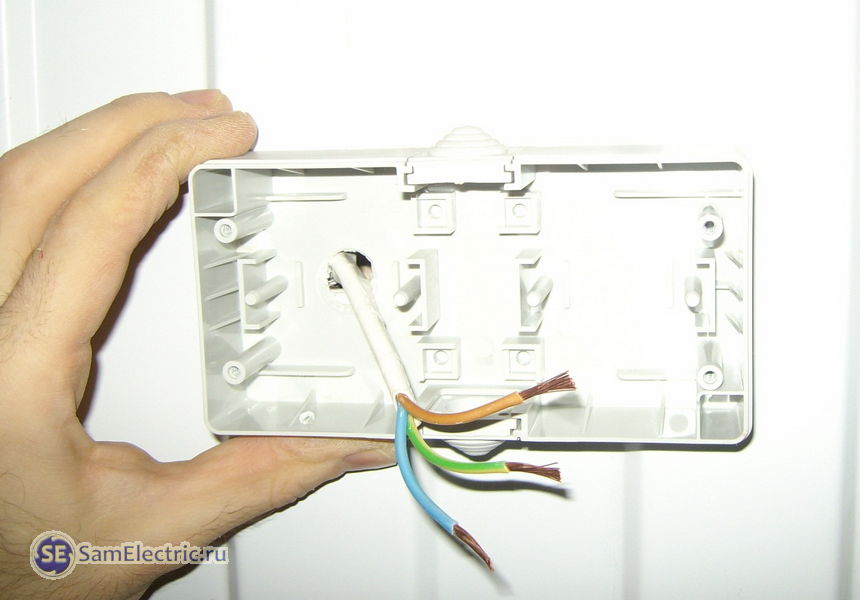

Установка розеток на профнастил

Устанавливаем сдвоенные влагозащищенные розетки:

Установка розеток на профнастил

Установка розеток на профнастил

Использую влагозащищенные розетки Viko (Турция)

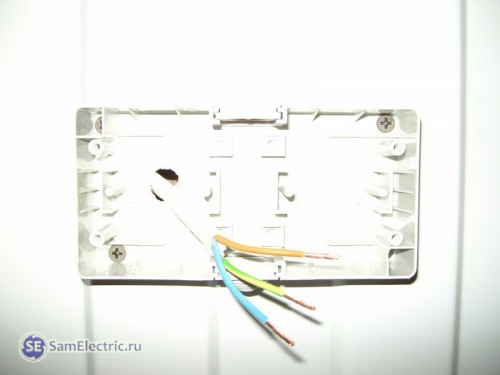

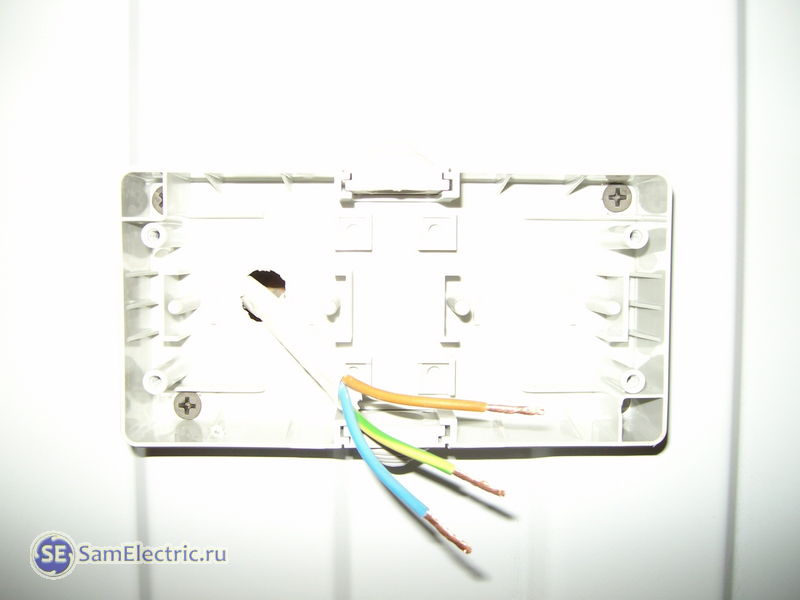

Установка розеток на профнастил 2

Установка розеток на профнастил 2

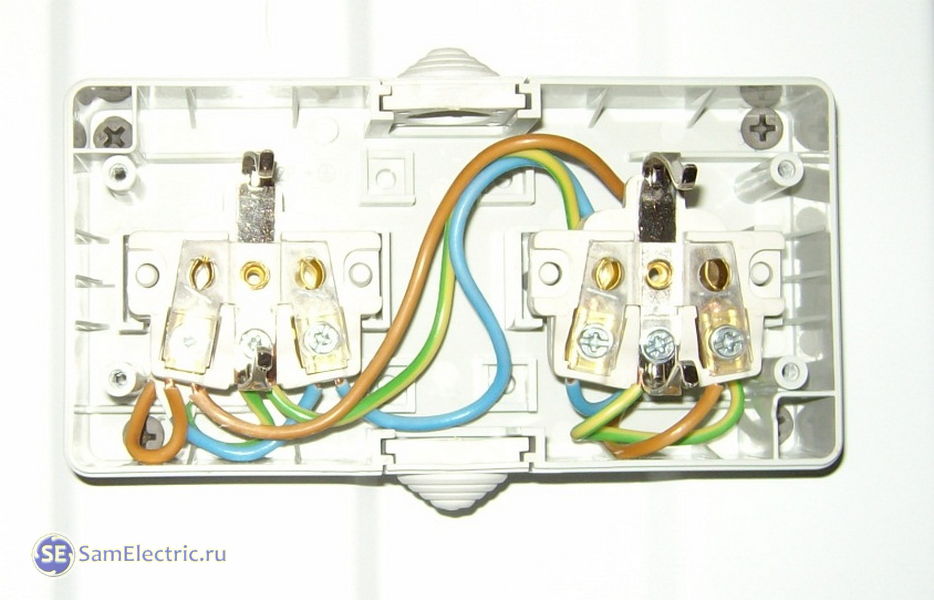

Установка розеток на профнастил 3

Установка розеток на профнастил 3

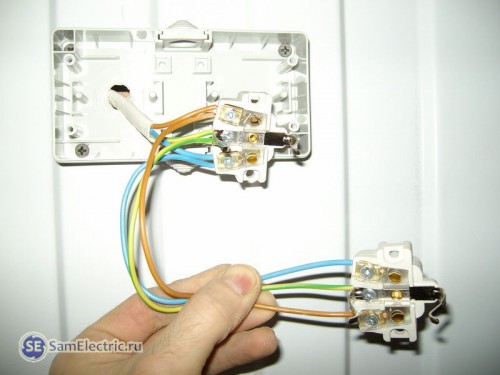

Установка розеток на профнастил 4

Установка розеток на профнастил 4

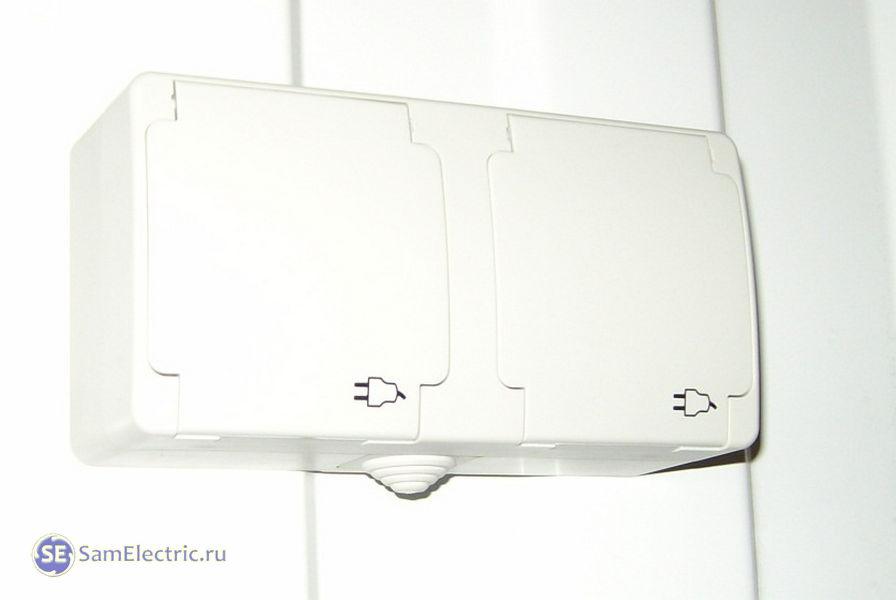

Установка розеток на профнастил 5

Установка розеток на профнастил 5

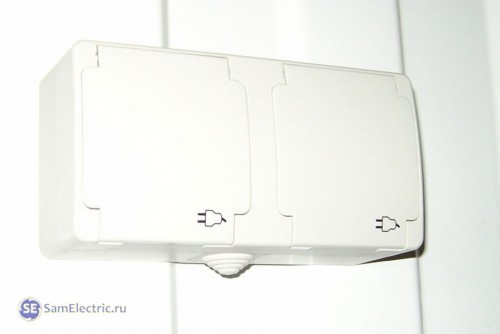

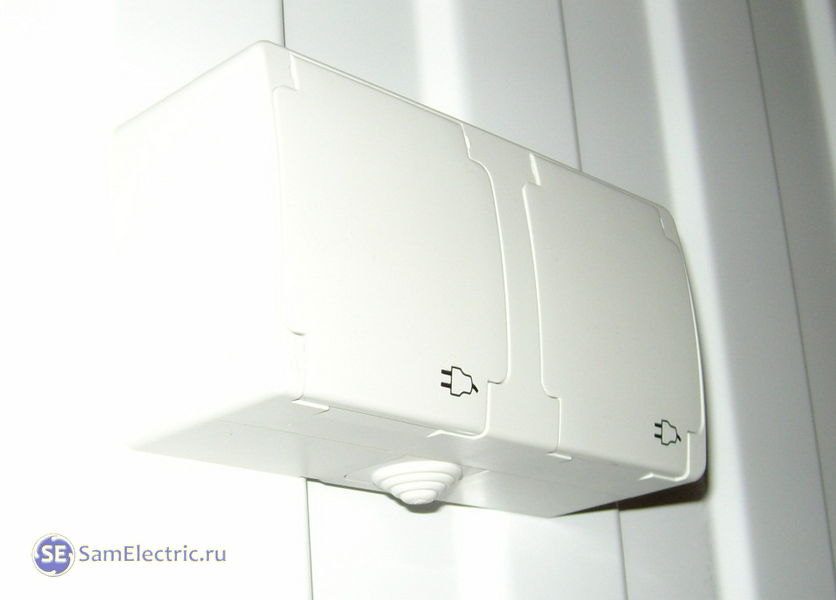

Установка розеток на профнастил 6

Установка розеток на профнастил 6

У меня есть статьи по встраиваемым (внутренним) розеткам, там тоже много своих тонкостей.

Установка внутренних розеток, чтобы не вываливались.

Монтаж новых розеток в старый подрозетник.

 Ставим и подключаем распределительные коробки

Все соединения должны быть доступными и обслуживаемыми, так требует ПУЭ и здравый смысл.

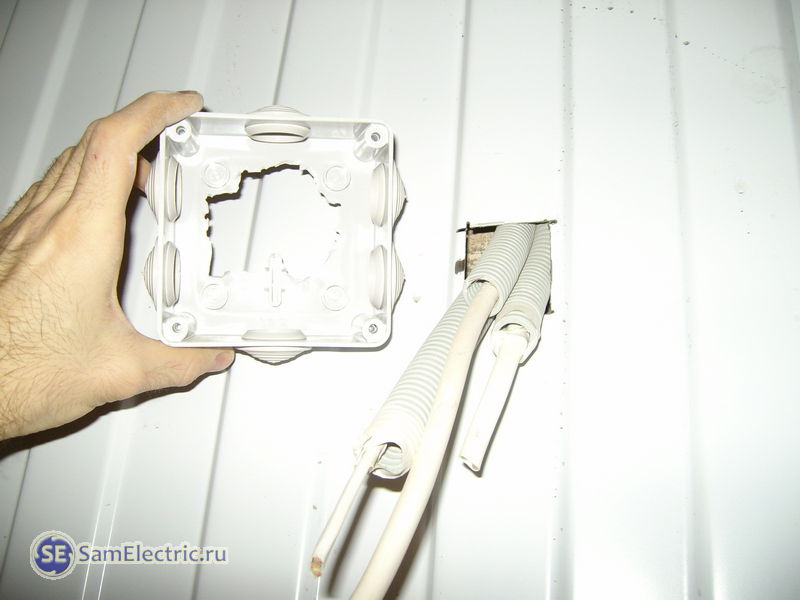

Выламываем аккуратно днище у коробки, другого способа здесь нет. В эту дыру и вставляем наши кабели.

Установка коробок на профнастил 1

Установка коробок на профнастил 1

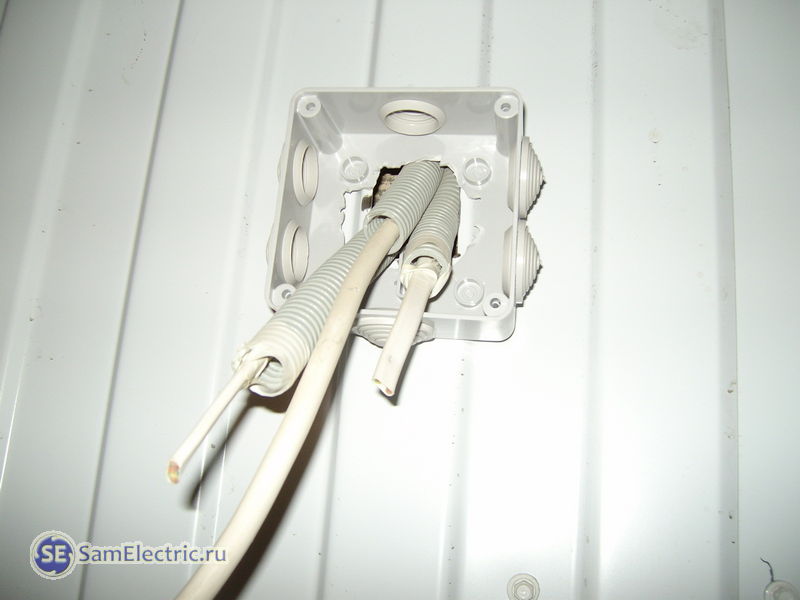

Установка коробок на профнастил 2

Установка коробок на профнастил 2

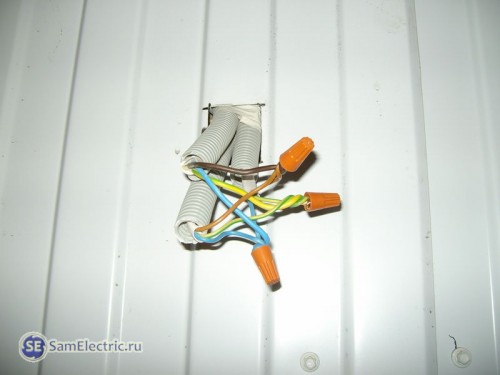

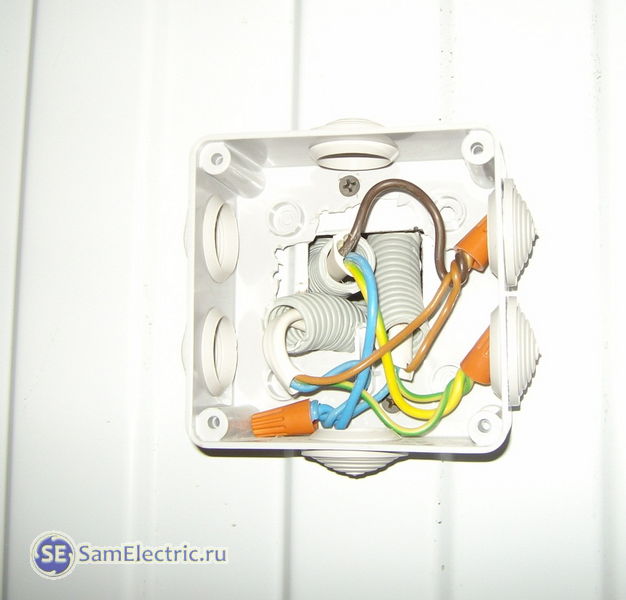

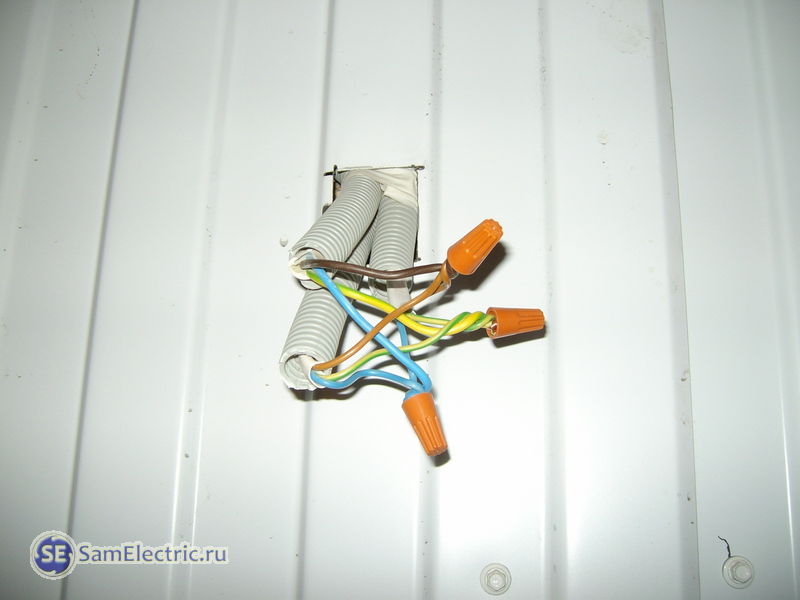

Соединения в коробках

Соединения в коробках

Соединения в коробках — пропаянная скрутка, сверху накручены соединительные изолирующие зажимы (колпачки) СИЗ.

Укладываем соединенные провода в распределительную коробку

Укладываем соединенные провода в распределительную коробку

Прикручиваем распред.коробку саморезами к профнастилу, закрываем коробку, и готово!

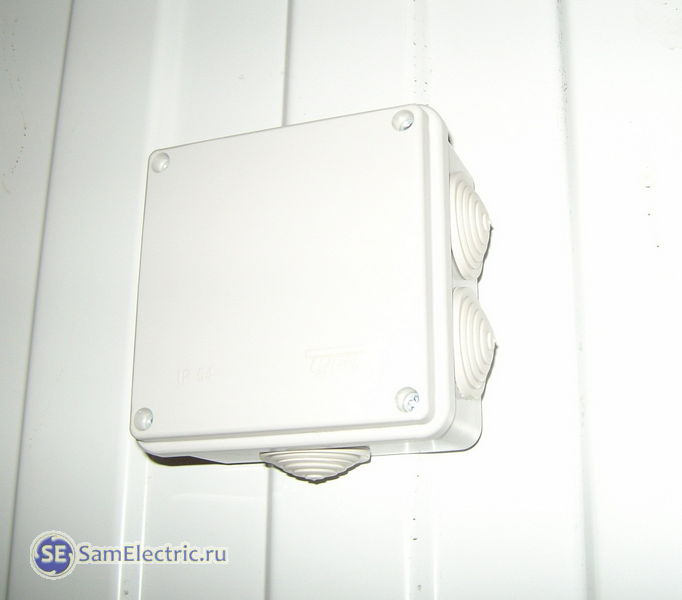

Коробка на профнастил установлена

Коробка на профнастил установлена

В заключение — ложка дёгтя. Как я говорил, пришлось переделывать проводку только в части пожарной части, извините за тавтологическое повторение. Пожарная часть №21 — действующая, и работа не прерывалась. Это тяжёлый случай, когда новая проводка подключается к старой. В данном случае был оставлен старый распределительный щиток, через который питались другие помещения. Его заново закрепили, уже в новую обшивку:

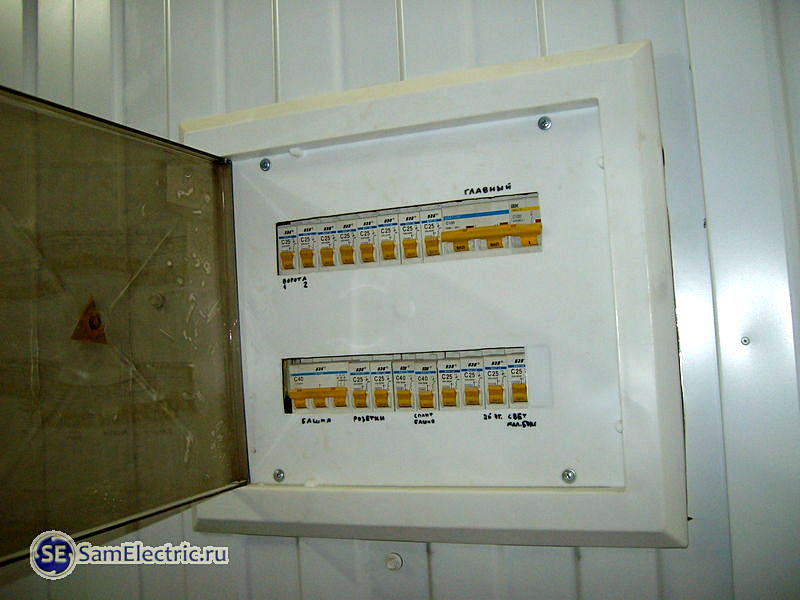

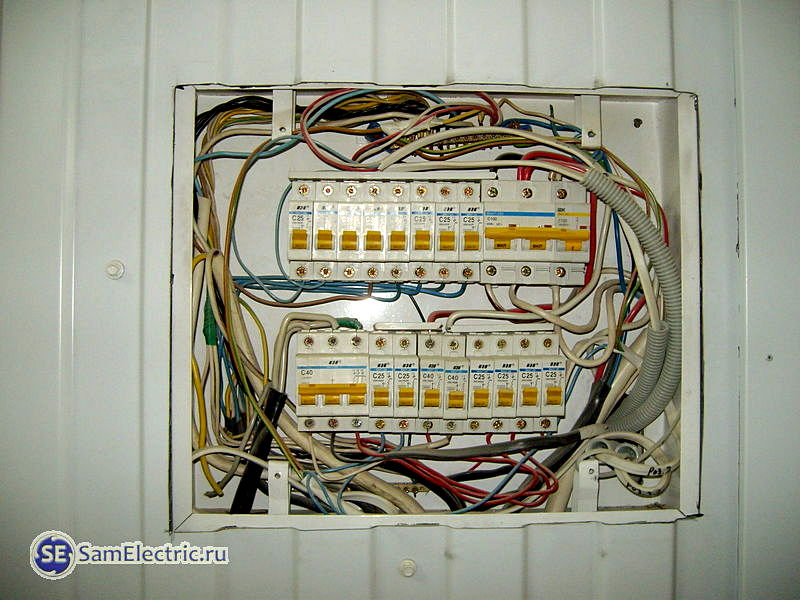

Щиток в профнастиле

Щиток в профнастиле 1



Щиток в профнастиле

Щиток в профнастиле 2

Вот вроде и всё. А как вы монтируете электрику на профнастил и вообще в помещениях с металлической обшивкой?
