Как установить квартирный счетчик

Часто приходится ставить (менять) квартирный счетчик в подъезде на лестничной площадке. Это связано с тем, что счетчики, а вместе с ними и автоматы, технически и морально устарели, и требуют замены.

Кроме того, службы энергонадзора открытым текстом требуют замены. Напрямую принудить к замене они не могут, но вот при переоформлении собственника (продажа квартиры, дома) со старым счетчиком могут возникнуть существенные проблемы.

Люди меняют счетчики, и правильно делают. И дело не только в моём профессиональном интересе и проблемах при продаже квартиры. Реально опасно жить с таким «электрохозяйством». Даже я, несмотря на поговорку «сапожник без сапог», навел порядок у себя в электрощитке. Теперь спокоен, поставил новый счетчик и автоматы.

Можно вызвать электрика на дом, а можно установить счетчик на лестничной площадке самостоятельно, воспользовавшись пошаговыми рекомендациями, приведенными в этой статье. Если что непонятно, или появились замечания — пишите комментарии!

Итак, с этой статье пошагово изложен процесс замены квартирного электросчетчика на лестничной площадке панельной пятиэтажки. А как заменить проводку в панельной квартире — в статье Замена электропроводки в панельной квартире.

1. Вот что мы имели на начало работ (квартира, в которой я меняю счетчик — справа, номер 65):

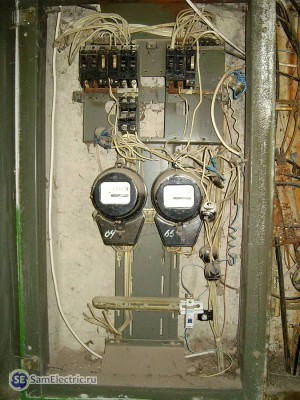

Квартирный электрощит

Квартирный электрощит со старым счетчиком

Это не самый плохой вариант — контакты (под орех) в хорошем состоянии, счетчика всего два, хотя щит рассчитан на 4 (у нас две квартиры на площадке). Кстати, счетчик не такой уж и старый — даже моложе меня, но замена назрела в связи с предстоящей продажей квартиры. На автомат внизу можно не обращать внимания — это питание кабельного телевидения.

Самое ужасное на этой картинке — ржавая фазная шина на нижних полюсах автоматов, которая совершенно открыта и находится в нескольких миллиметрах от корпуса (от нуля и земли а точнее от металлической крепежной планки), который в этом месте даже не покрашен. Но отпустим советским конструкторам их грех, и пойдем дальше.

Обновление 31.12.2014. А вот другая картинка. Две квартиры, 4 счетчика?

2 квартиры-4 счетчика

2 квартиры-4 счетчика. Косяк в фильме?

Кстати, через несколько секунд, когда Иполлит отталкивает Женю Лукашина, виден ещё электрощиток, и кинокамера. Косяк в фильме. Но от этого он не стал менее новогодним. С Новым 2015 годом! (пишу эти строки, а с кухни запах оливье!)

С чего начинается замена счетчика? правильно, как написано в статье по замене домашнего счетчика на СамЭлектрик, с выяснения, как будем оформлять (переоформлять) новый счетчик. У меня самый простой вариант — есть свой человек, который за определенную сумму официально уладит все проблемы. Хозяину никуда идти не придется. Иначе собственнику надо заранее пойди в энергонадзор и выяснить процесс замены и оформления, в разных регионах есть свои особенности оформления счетчиков, которые к тому же постоянно меняются.

2. Далее. Начинаем с начала — выключаем автоматы и отключаем фазу, чтобы работать спокойно. Хозяевам говорим, что за пол часа холодильник не оттает.

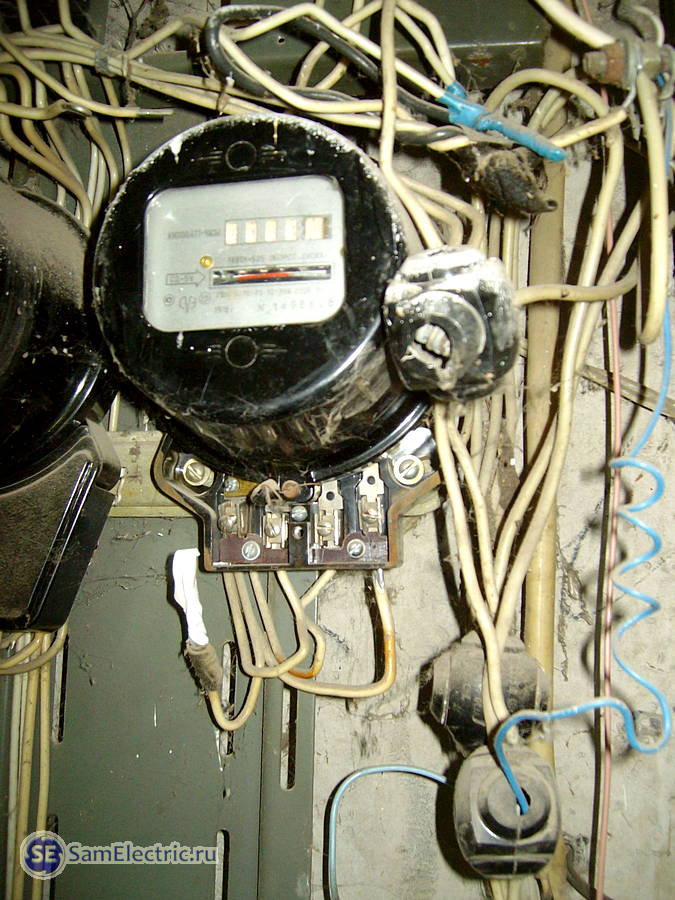

Отключаем вводную фазу

Отключаем вводную фазу от счетчика

Фазу изолируем (провод в белой изоленте внизу слева), вернемся к ней в конце монтажа счетчика. Проверяем отверткой-индикатором правильность подключения  - мало ли, что …

Напоминаю, счетчик подключается просто. Слева направо — фаза вход, фаза выход, ноль вход, ноль выход. Схема подключения электрического счетчика обычно приведена в инструкции и на крышке, которая закрывает его клеммы.

А как подключить провод ДО счетчика и какие должны быть при этом меры безопасности, я написал в статье Прокладка провода от гусака до счетчика.

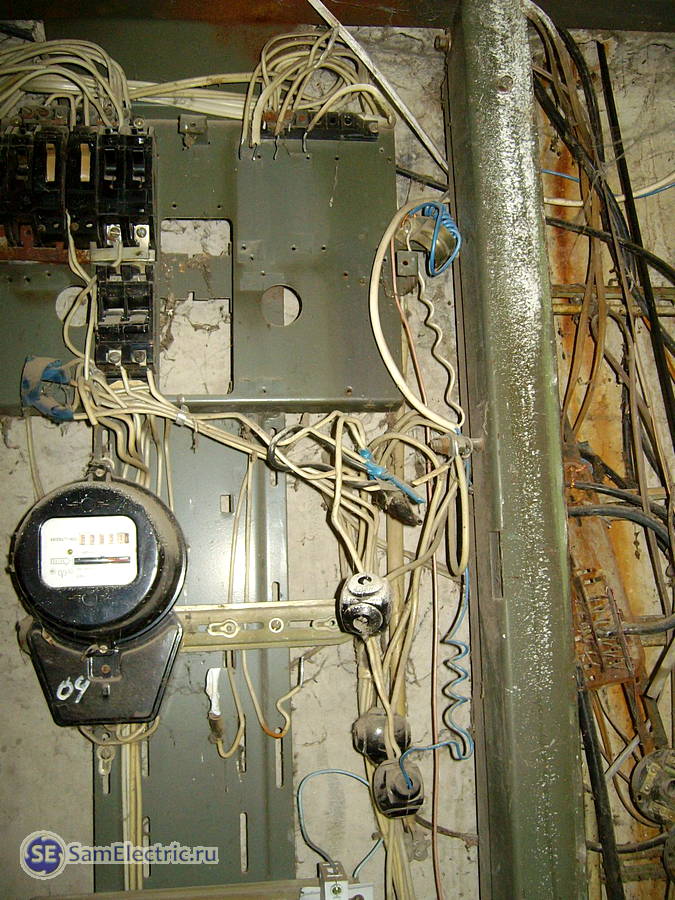

3. Демонтируем электрохозяйство — старые советские автоматы (не путать с автоматом Морской бой за 15 копеек) и с АК-47)), и электросчетчик. Освобождаем пространство для предстоящих свершений:

снимаем счетчик и автоматы

Снимаем счетчик и автоматы

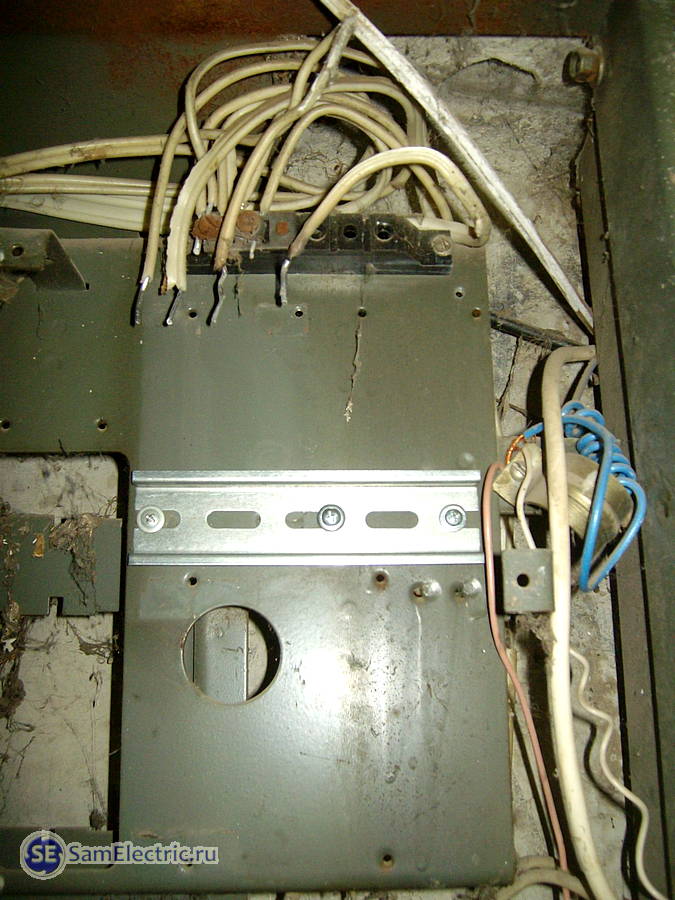

4. После демонтажа видим, что для монтажа дин-рейки есть удачно расположенные отверстия, которыми мы и воспользуемся. На самом деле, эту деталь я заметил, когда пришел предварительно договориться о работе, отметив про себя, что дрель брать не надо.

ставим дин-рейку

Двух саморезов хватило бы с головой. Но так надежнее.

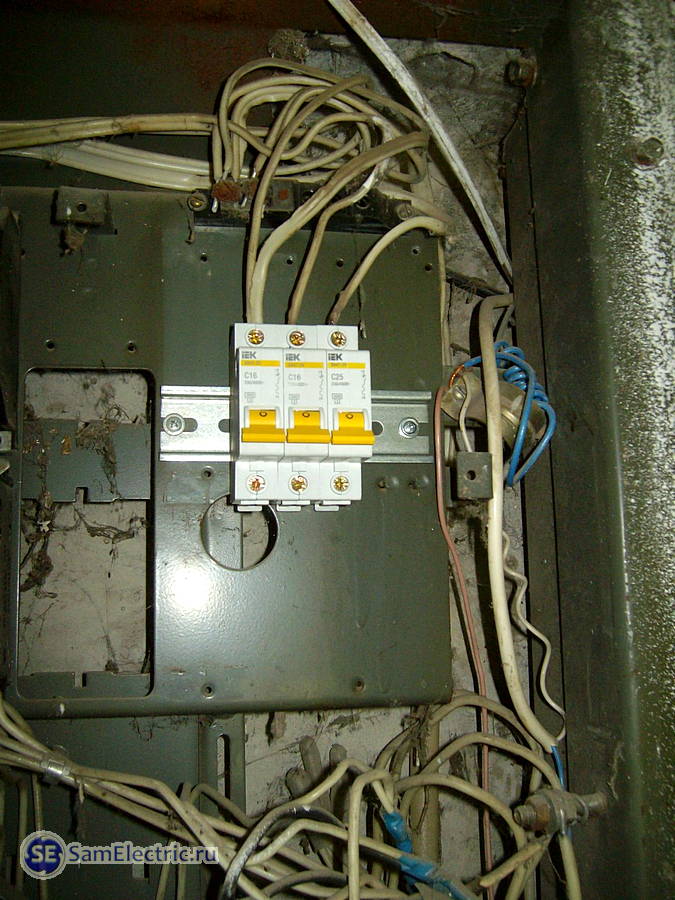

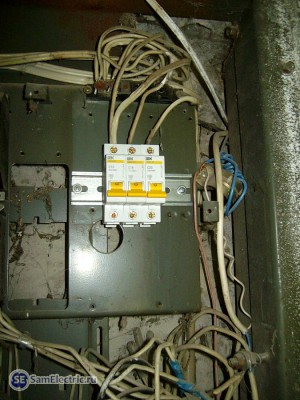

5. Устанавливаем автоматы.

Установка Автоматических выключателей

Монтаж автоматических выключателей

Внимательный читатель конечно отметит, что раз четыре провода, то лучше ставить 4 автомата, и что при такой проводке автомат справа на 25 Ампер это слишком. Но «такова се ля ви» — отвечу я и продолжу повествование.

6. Шину для автоматов я не купил, поэтому изготавливаем такую гребенку для раздачи фазы:

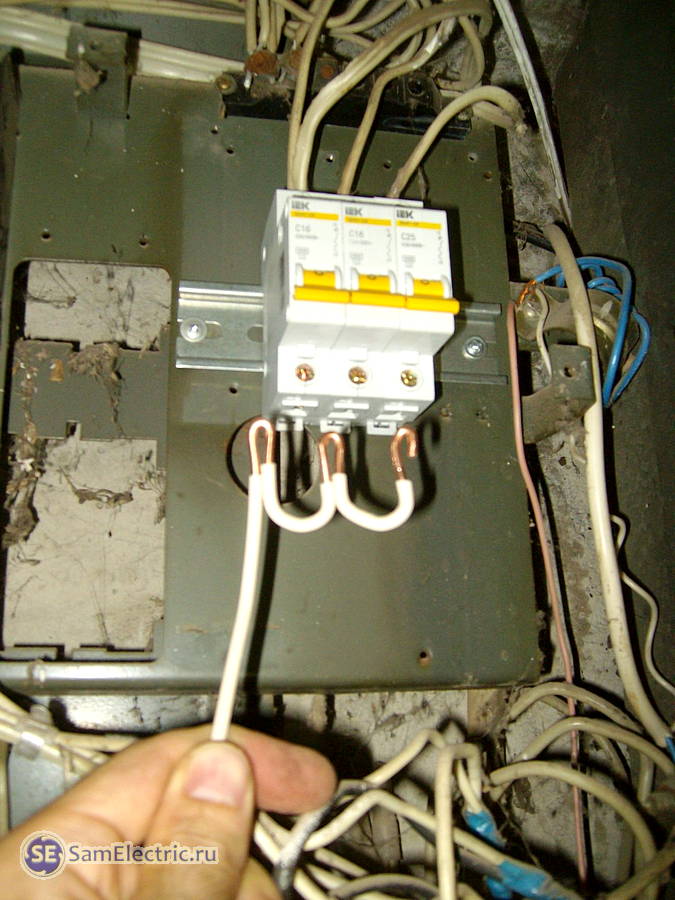

Гребенка для раздачи фазы

Гребенка для раздачи фазы

Провод для таких целей лучше использовать как на картинке — жесткий, одножильный, сечение провода — 4 мм. Провод обеспечит на все сто и механическую, и электрическую прочность. А вот 2,5 мм может в некоторых случаях подкачать. Кстати, шина+провод — это дополнительный контакт, а в моем варианте контактов минимальное количество. Соответственно, максимальная надежность.

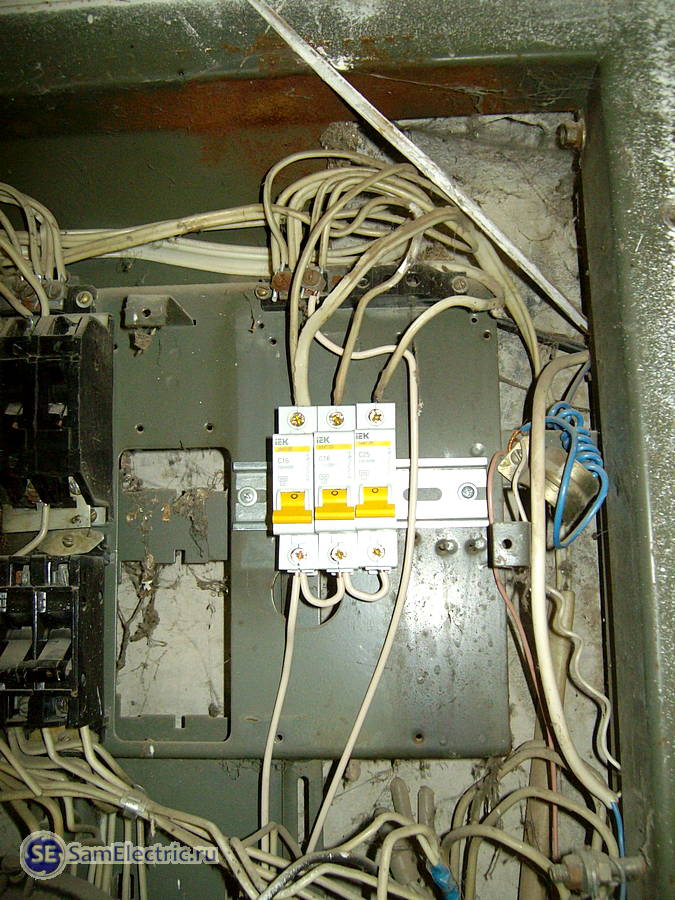

7. Подключаем питающую шину и нулевую шину.

Подаем фазу на автоматы

Подаем фазу на автоматы

Провода сразу отмеряются нужной длины, чтобы хватило до контактов счетчика.

8. Устанавливаем (Монтируем механически) счетчик.

Монтаж счетчика

Монтаж счетчика

Электрический счетчик — Энергомера СЕ101 — имеет те же посадочные места, что и старые советские счетчики. С таким расчетом он и покупался. Иначе надо было бы мастерить ещё одну дин-рейку.  Поэтому он крепится на те же 3 винта.

9. Подключение электрического счетчика.

Теперь внимание. Подключаем сначала нули. Как правильно подключить контакты счетчика, уже было рассказано. Делаем так, чтобы не было мучительно больно в ближайшие 50 лет.

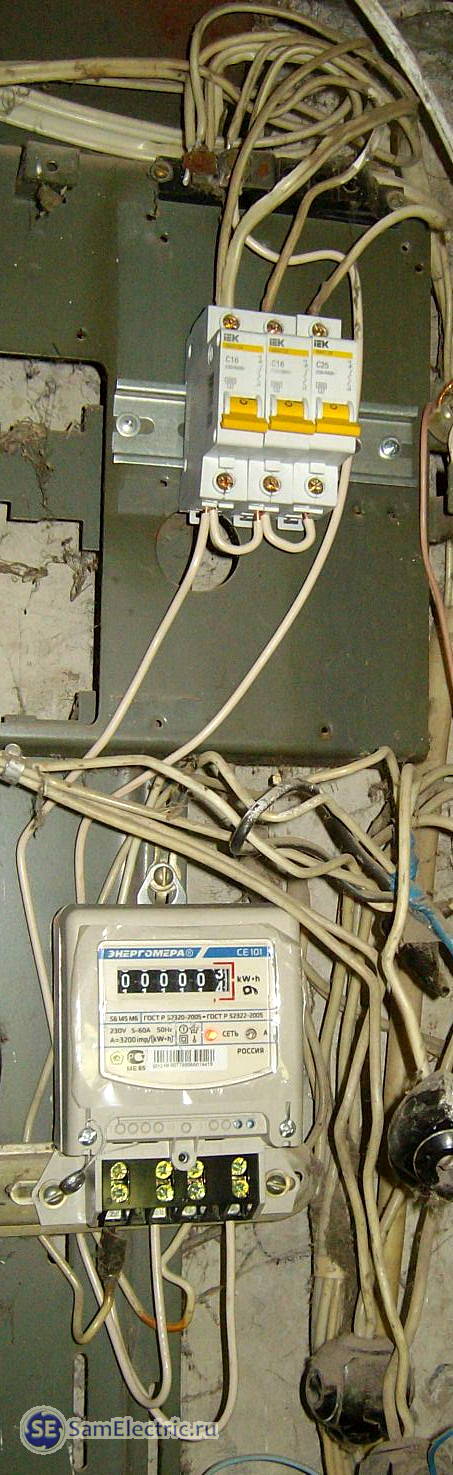

Подключение проводов

Подключение проводов к счетчику

На фазном проводнике намотана черная изолента, привет из прошлого. Таким способом раньше электрики обозначали фазу. Но проверять надо всегда. Оставляем изоленту, также как оставляем и провода, которые идут к соседям, и соединения в орехах. В таких электрощитах важен слоган — «не навреди!». Где открытый доступ — можно подтянуть контакты для профилактики.

10. Одеваем крышку. Всё, счетчик установлен и подключен. Через пару дней специально обученный человек из электросетей её запломбирует, и всё!

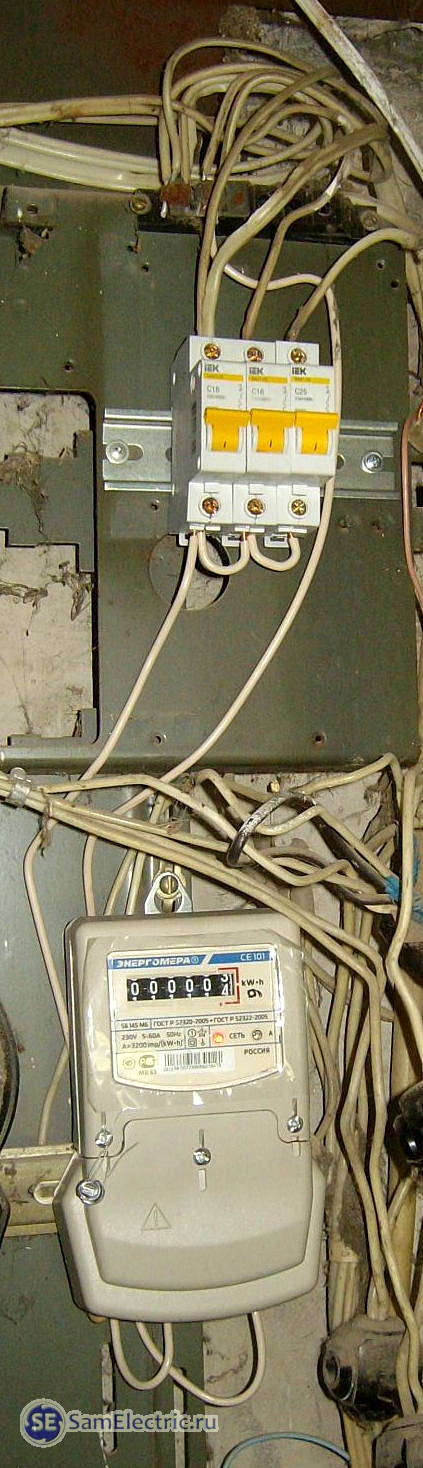

Монтаж счетчика завершен

Монтаж счетчика завершен

Получаем за работу свою тысячу рублей.

Бывало, люди говорили, что за час работы это дорого. Иначе говоря, 8-часовой рабочий день — 8000 руб. На это можно возразить, что если температура пальца 36,6, то это не значит, что на ладошке можно изжарить яичницу.

А серьезно говоря, работа розничная, индивидуальная. И оплата соответствующая, договорная.

Кто сколько берет и в каком регионе за такую работу? Напишите в комментах. И вообще, статья тронула? Мне важна обратная связь.

Обновление, август 2016. Пример установки счетчика в подъезде

Читатель Антон прислал мне фото, какие могут быть проблемы, если контакты затянуты плохо, а автоматы выбраны с завышенным номиналом.

Вот каковы последствия:

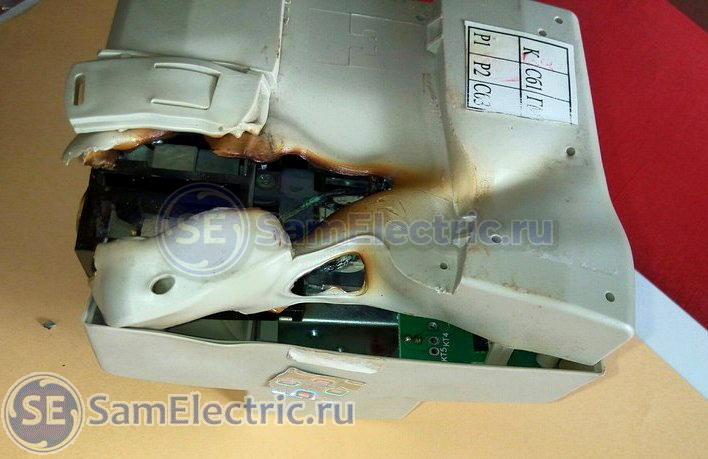

Счетчик в подъезде сгорел

Счетчик в подъезде сгорел

Где тонко, там и рвется. Но тонким местом должен быть только защитный автомат, а не скрутки, клеммы и провода.

Где тонко, там и рвется. Но тонким местом должен быть только защитный автомат, а не скрутки, клеммы и провода.

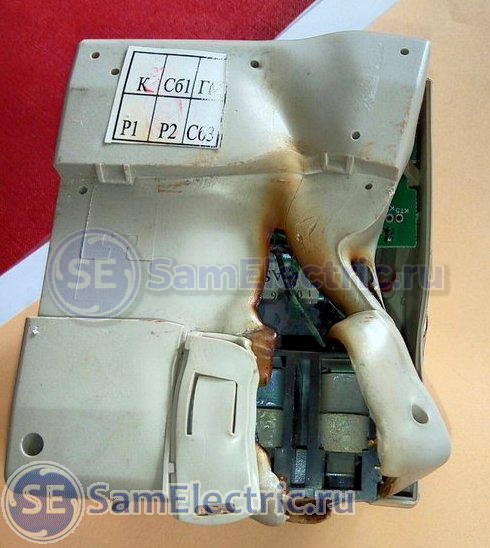

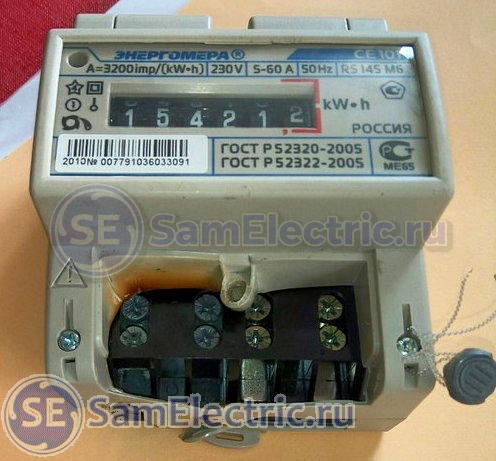

Сгоревший счетчик Энергомера. Вид сзади

Сгоревший счетчик Энергомера. Вид сзади

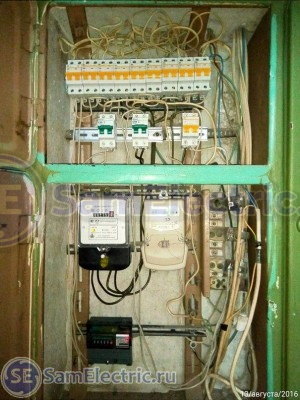

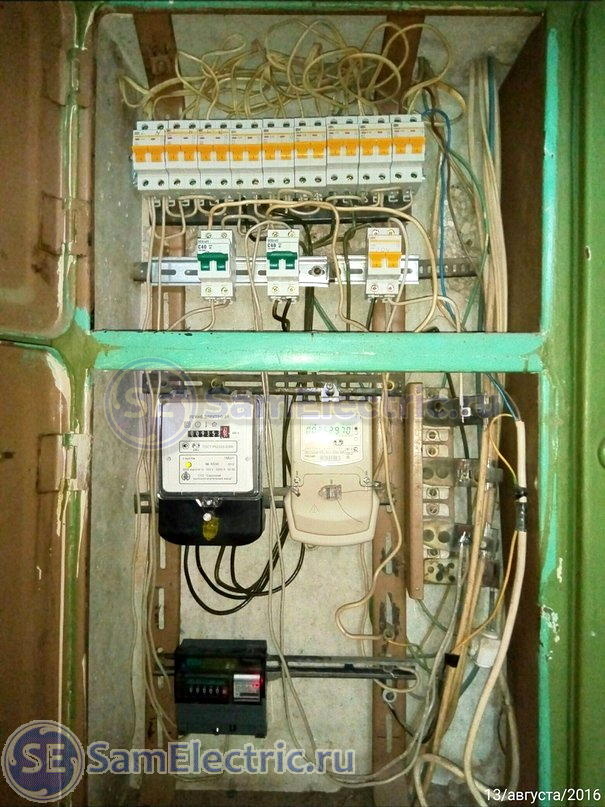

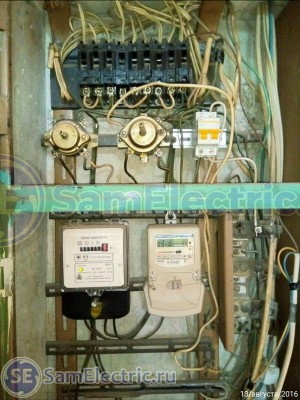

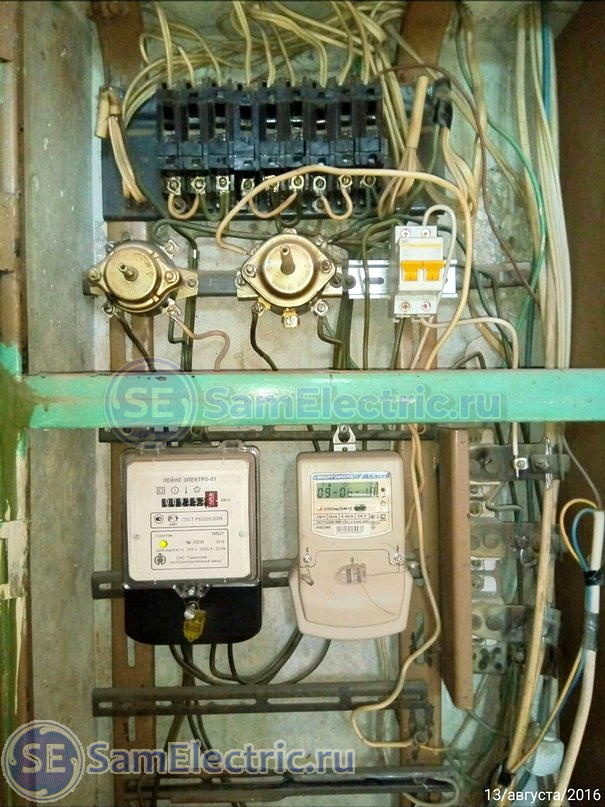

А вот общий вид электрического щитка. Это ещё не так плохо!

А вот общий вид электрического щитка. Это ещё не так плохо!

А вот - что стало.

А вот — что стало.


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (41) на “Как установить квартирный счетчик”

  • lexxNo Gravatar:

    Нормальная цена, если с автоматами. У нас в Воронеже такую планку и держим. Хотя можно просить и 1200)

    Ответить
  • Аркадий ВладимировичNo Gravatar:

    Поджарить яичницу в ладони! Ну прикол!

    Ответить
  • ВасяNo Gravatar:

    первый раз предстоит собрать проводку с нуля. Получается фаза со счетчика идет на автоматы, а ноль со счетчика на общую планку нулей?

    Ответить
    • SamElectricNo Gravatar:

      Да, правильно.
      Со счетчика (второй вывод) фаза идет на общий автомат (32-40А для квартиры), и потом на автоматы по группам (10, 16, 25 А). Общий автомат после счетчика можно не ставить, а сразу гребенкой (как на фото в статье) или фазной шиной развести по автоматам групп энергопотребления.
      Ноль будет общим для всех потребителей, если не используется УЗО.
      Обязательно делайте защитное заземление. Провод заземления будет общим для всех потребителей в любом случае.

      Ответить
      • АлександрNo Gravatar:

        Зачем после счетчика автомат перед группами?Его если ставить то перед счетчиком!

        Ответить
        • ВиталийNo Gravatar:

          Где Вы там увидели автомат перед группами?
          На фото после счетчика сразу групповые автоматы. А перед групповыми действительно смысла нет

          Ответить
  • Ринат:

    В Уфе — стоимость работы электрика из ЖЭУ: замена счётчика (без автоматов) — 500 р., опломбировка — ещё 500р.

    Ответить
    • SamElectricNo Gravatar:

      Тут оптовый случай, за день такому электрику приходится ставить несколько счетчиков. причем, все случаи как правило, однотипные. Такая работа — 1000 однозначно. Под напряжением, с гарантией, самый ответственный узел во всей электропроводке. Если просят скинуть — могу.

      Ответить
  • Денис:

    Спасибо. Очень познавательно, наглядно, практично.

    Ответить
  • ГеннадийNo Gravatar:

    Могу рассказать случай, хотя стыдно.
    Подключал счетчик Меркурий. И чего-то меня переклинило-подключил фазу и ноль на два первых контакта.
    Включаю.
    Во всём подьезде выбило свет. Ну думаю пипец новому счетчику хана.
    Нет, подключил, всё работает. А в подвале срочно менял вставку.

    Ответить
  • александрNo Gravatar:

    добрый день! рябята так как здесь подключили никогда не подключайте!!!а то сгорите вместе со щитом! в этой схеме не хватает вводного автомата ! вы оставили счетчик БЕЗ защиты! со стояка фаза должна приходить на вводной автомат—потом с него на счетчик —ну а со счетчика на отходящие автоматы! вот так вот!

    Ответить
  • иванNo Gravatar:

    Молодец Александр.Правильно подметил про автомат.По современным требованием перед счетчиком должно быть отключающее устройство и тогда не надо работать под напряжением.Унас в дому(а он постройки 1980 г.)уже был пакетный выключатель на вводе.А в соседнем дому(1990 г.)уже стояли автоматы на 40А, что вполне хватит для квартиры(щит расчитан на электроплиту)

    Ответить
    • SamElectricNo Gravatar:

      40 А на входе, перед счетчиком? По моим наблюдениям, в 90-х начали ставить автоматы до счетчика. А если счетчик в квартире, автомат обычно ставят на лестничной площадке.

      Ответить
  • SamElectricNo Gravatar:

    Александр, извините за долгую паузу. Вы подняли злободневную тему.
    Действительно, ПУЭ говорит по этому поводу :
    7.1.64. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику.
    Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

    «должен предусматриваться» — то есть обязательно нужно ставить.
    Однако, что мы видим реально в старом жилфонде до счетчика? Рубильники, которые у всех погорели и закорочены так, что напряжение идёт прямиком на клеммы счетчика. Поэтому в данном случае я такую схему подключения и оставил.

    Не по незнанию или лени, а потому что в таких щитках главное — минимальное вмешательство, иначе можно оставить без напряжения соседей, или весь подъезд, и переделывать придётся многое. Тронешь одно — другое посыплется.

    По этому поводу могу сказать «ЗА» установку:
    1. Безопасная замена счетчика, о чём и пишет ПУЭ. Кстати, речи о защите счетчика там не идёт.
    2. Защита Счётчика на участке от этого автомата до распред шины после счетчика. Но зачем защищать счетчик? Открывали счетчик? как там может закоротить фазу и ноль? Маловероятно. Поэтому второе «ЗА» очень слабое

    «Против» установки автомата.
    1. Меньше работы электрику
    2. Меньше расходов для хозяина
    3. Дополнительно предусматривать возможность пломбировки — отдельную коробку или автомат в крышками на клеммах
    4. Меньше возможностей для воровства. Это кстати, основной мотив для энергослужб. Они хотят в идеале, чтобы кабель от столба (стояка в подъезде) был проложен открыто на всём протяжении, и заходил непосредственно на клеммы счетчика.

    Вроде бы всё. Я не считаю, что в таком случае, как у меня в статье, можно сгореть. Особенно, если автоматы после счетчика — 16..25А. НО склоняюсь всё чаще к варианту, что требования «Библии электрика» надо выполнять и работать безопасно, поэтому автомат по возможности стараюсь ставить.

    Ответить
  • ЕлизаветаNo Gravatar:

    Мне нужно поставитьновый электосчетчик в квартиру. Какой ставить? Рекомендовали Нижегородский, меркурий.Энергомеру многотарифный. Сколько это будет стоить в окончательном варианте? С учетом демонтажа старого счетчика.И оформлением документов7

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Елизавета, Вы находитесь в Таганроге? Если да, позвоните, обсудим.
      Если нет — цена работы минимум 500 руб, с демонтажом, заменой автоматов и установкой щитка — до 1500. Плюс оформление.

      Ответить
  • НиколайNo Gravatar:

    Ремонт и замена электропроводки, вызов электрика на дом, установка и подключение электрооборудования. Санкт=Петербург и область. Цены на сайте: monter.spb.ru

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Питерцам привет! Жду в гости на СамЭлектрике!

      Ответить
  • ГузельNo Gravatar:

    Подскажите, кто знает… Установили счетчик прямо в квартире. А пришел другой электрик, разнес всё в пух и прах и говорит, что надо было от щитка еще провода тянуть, а не к коробке подключать… Кто знает?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Да, есть условие — провода от щитка до счетчика, должны идти цельные, желательно без разрывов и тем более без коробок. Это энергосбыт перестраховывается против воровства электроэнергии. Ведь любой отвод ДО счетчика — это уже воровство.

      Ответить
      • ГузельNo Gravatar:

        Т.е. это не грозит перегрузкой эл.сети в квартире, как поведал мне один очень умный электрик?

        Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Гузель, я не могу точно сказать. Надо проверить площадь сечения проводов, качество подключения в вашей коробке. Коробка, если она стоит у Вас в квартире, обязательно должна пломбироваться.
          А от перегрузки должны защищать правильно выбранные защитные автоматы.

          Ответить
  • АлексейNo Gravatar:

    Я так понял, вы в подъезде счетчик убрали, всю проводку оставили, а в квартире в первой коробке подключили счетчик.
    Конечно так делать нельзя.
    Дело не в перегрузке а в том что большой простор для хищений. И запломбировать обычную коробку не получится.

    Ответить
  • МихаилNo Gravatar:

    В квартире полностью заменил проводку, предстоит установить счетчик в квартире, а в подъезде убрать. Вопрос такой как открыть щиток если он закрыт ключом. Статья хорошая с фото. У нас в Иркутске цена такая же. А перенос счетчика 1500.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Открыть щиток — монтировкой, или походить поспрашивать у соседей ключ.
      Михаил, а в подъездном щитке автомат думаете ставить? примерно на 40А.

      Ответить
      • МихаилNo Gravatar:

        Да. В подъезде автомат, потом в квартире счетчик — УЗО — Три автомата(печька, розетки, свет). Вроде так ставят. Сам в электрике разбираюсь, но как по правилам все делать тока учу.

        Ответить
        • ВиталийNo Gravatar:

          Все правильно. А вот узо ставить не рекомендую — много с ним мороки. Только если проводка новая.

          Ответить
  • АлександрNo Gravatar:

    Могу показать не один вариант подключения если админ разрешит выложить фото)

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Конечно, присылайте на почту, см.стр. Контакты
      Желательны комментарии к фото, будет прекрасный апдейт статьи.

      Ответить
  • Александр:

    Я бы тебе ни копейки не дал за такое подключение провода к автоматическим выключателям.Читай ПТЭ!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Спасибо за конструктивную критику.)

      А что конкретно не понравилось? Нижнее подключение или верхнее?
      Попытаюсь оправдаться.

      Насчёт ПТЭ — согласен.
      Кто со мной — сюда.

      Ответить
  • Андрей А.No Gravatar:

    Поддержу Автора. При чём здесь ПТЭ. Сказано же русским языком — «такова се ля ви».
    А серьезно, автор в данном случае подробно расписал все ошибки подключения, и его можно понять.
    1.шинка в данном случае-лишний контакт, цельный кусок лучше по любому.
    2.вверху старый люминь-так это надо менять тогда ввод в квартиру, а где там искать коробки, да и это цена в несколько раз вырастет.
    3.подключен ввод на нижние шины-это играет роль при частом выключении под нагрузкой, там специальное искрогашение.

    Или провода неровно уложены? я бы такую голую критику удалял бы. Обоснуйте недовольство.

    Ответить
  • ВиталийNo Gravatar:

    При установке счетчиков такое иногда бывает.
    Начал снимать старый счетчик а там что-то накручено. смотрю-на счетчик идёт ШВВП 2х075. Спрашиваю у хозяев-как же вы жили все это время?
    А ведь в таких местах четверка самое то.

    Ответить
  • ГлебNo Gravatar:

    Автор, вы совершенно не знаете ПУЭ. Все вводы в автоматы заводятся только сверху! Почему Вы завели снизу?
    Идите учитесь сначала, прежде чем браться за монтаж.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Глеб, спасибо за замечание, рад внимательным читателям.
      Да, ПУЭ рекомендует подключать автоматы на верхний (неподвижный) контакт.
      Это продлевает срок службы контактов защитного автомата в случае выключения его под нагрузкой.
      В данном случае могу оправдаться тем, что я минимально хотел нарушать старый монтаж, т.к. старые провода (приходят сверху) наращивать не хотелось. Старый алюминий ведь только тронь — проблем не оберёшься.

      Кстати, не Вы первый заметили этот косяк. Читайте комментарии выше.

      Ответить
  • skvorezNo Gravatar:

    Спасибо очень толково написано, а не подскажете новые электроные счетчики тоже имеют такую схему подключения? Я имею в виду фаза вход фаза выход ноль вход и ноль выход?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Насколько знаю, это стандарт, должно быть одинаково.
      Но лучше, если имеете дело с новой моделью, заглянуть в инструкцию.

      В жизни бывает то, чего даже никогда не было…

      Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Обновление от 31 декабря. Поздравляю читателей с Новым 2015 годом!
    Успехов в труде, личной и семейной жизни!
    В московских квартирах — по 2 счетчика на квартиру? (фото в начале статьи)

    Ответить
  • АлександрNo Gravatar:

    Доброго времени суток.
    Подскажите пож.как лучше заменить ввод в квартиру от счетчика расположенного на лестнечной площадке?
    Хотел открытым способом в мет.рукаве,скажите это реально?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Это лучше, чем под штукатуркой, поскольку кабель на всём протяжении просматривается.

      Щиток с автоматами в квартире? Тогда один кабель на 4 квадрата в металлорукаве, металлорукав заземлить, в квартире в щитке через автоматы по комнатам.

      Если автоматы на площадке, в квартиру пойдет не 1 кабель, а 2-3. Лучше в один рукав. Остро стоит вопрос о качественном подключении нового ввода в старых коробках к старым проводам.
      Когда будете его крепить, не навредите соседям))

      Ответить

Оставить комментарий


Статьи от SamElectric.ru

Введите e-mail, чтобы получать новые статьи

Количество читателей

Обратите внимание
СамЭлектрик ВКонтакте

Присоединяйтесь!
Будет интересно!


Купить в интернете
