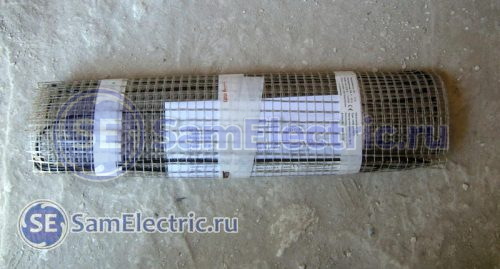

Теплый пол под плитку электрический. Нагревательный кабель на сетке

Электрический теплый пол. Нагревательный кабель на сетке в рулоне

Публикую первую статью летнего (2017) Конкурса статей, которая посвящена электрическому теплому полу. Автор — Евгений из Новокузнецка.

Статья:

1. Кабельный электрический пол

Расскажу про то, как, на даче укладывал и подключал теплый пол. Пол кабельный, состоит из одного кабеля, который через терморегулятор с датчиком подключается к 220В. Такой пол еще называют термоматом или нагревательным матом, так как он закреплен на тонкой сетке и напоминает мат с закрепленным нагревательным кабелем.

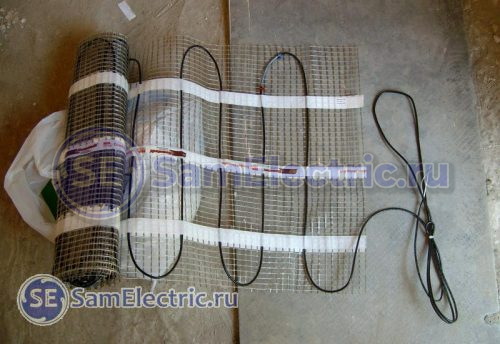

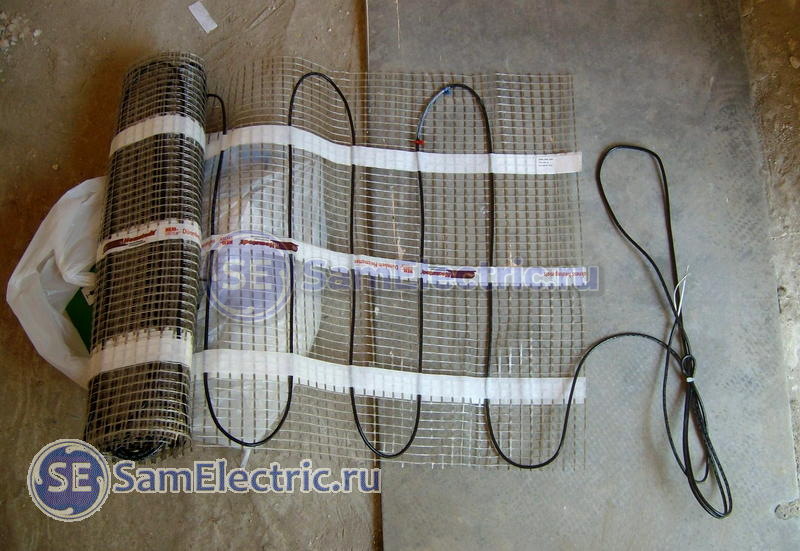

Кабельный электрический теплый пол на мате

Кабельный электрический теплый пол на мате

Нагревательный кабель имеет определенное сопротивление и когда по нему протекает ток он работает как нагревательный элемент.

Кабель имеет сопротивление не на всей своей длине. Концы, которые выходят из пола для подключения, сделаны из обычного медного гибкого провода и не нагреваются. Место соединения холодной и горячей части обозначено, и сделано через надежную муфту. На фото все показано.

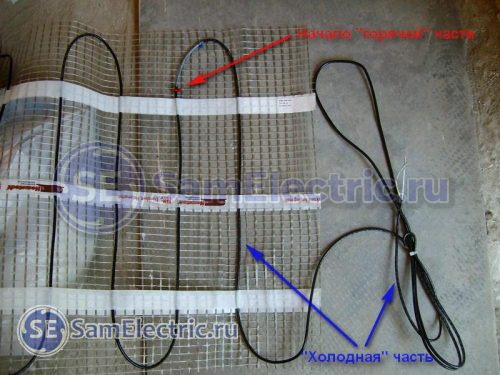

Нагревательный кабель - холодная и горячая части

Нагревательный кабель — холодная и горячая части

Резать такой кабель нельзя. Он покупается исходя из площади, которую нужно обогревать.

2. Ситуация с отоплением

У меня на даче слабый отопительный котел, изначально неправильно спроектирован, поэтому вопрос отопления стоял остро, и мог решиться только при помощи электричества. Нужно было дополнительно отапливать прихожую, сан-узел и коридор, поскольку там радиаторов отопления вобще не было. Поскольку планировал там укладывать плитку, то решил сразу уложить под плитку теплый пол.

Укладывал и подключал пол своими руками, и в первый раз в жизни.

3. Укладка электрического теплого пола

Укладывать электрический теплый пол под плитку не сложно. Нагревательный мат раскладывается и крепится к черновому полу, и заливается стяжкой. Резать кабель нельзя, но можно резать сетку, к которой прикреплен нагревательный кабель.

Самостоятельная укладка электрического теплого пола под плитку

Самостоятельная укладка электрического теплого пола под плитку

Сетка нужна для удобства монтажа кабеля под плитку.

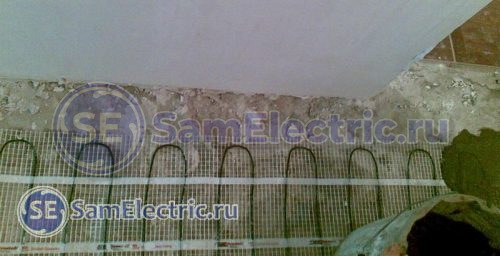

Самостоятельная укладка электрического теплого пола под плитку

Самостоятельная укладка электрического теплого пола под плитку. Расстояние от стены — 10 см.

В инструкции пишут, что под низ теплого пола нужно подкладывать утеплитель. Но я этого делать не стал, поскольку под полом у меня подвал, и тепло пойдет туда, это не помешает зимой. Еще сомневаюсь в качестве сцепки плитки с полом, если стяжка с теплым полом будет лежать на утеплителе.

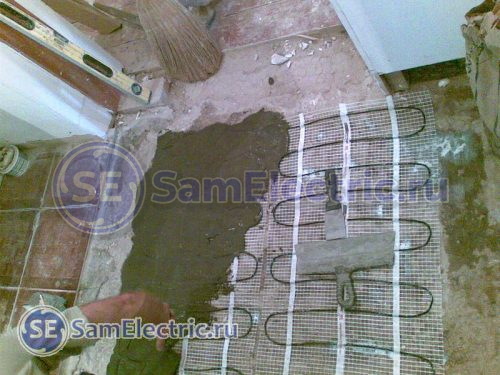

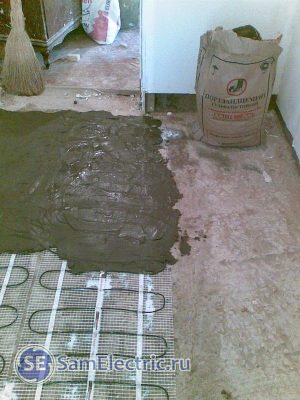

Кабельный электрический теплый пол - монтаж под плитку

Кабельный электрический теплый пол — монтаж под плитку

Потом пригласил плиточника, который поверх стяжки с полом уложил плитку.

4. Подключение теплого пола к терморегулятору

Теперь нужно подключить теплый пол. У меня используется терморегулятор для теплого пола, схема его подключения указана на корпусе. Также схема подключения есть в инструкции к регулятору.

Этот кабель можно просто подключить в розетку, и он будет работать. Но тогда не будет обратной связи и периодически его нужно выключать самостоятельно.

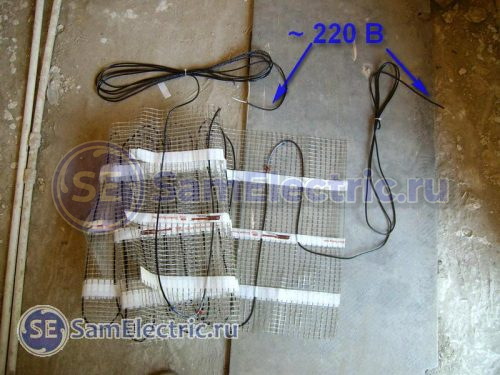

Подключение кабеля к электропитанию

Подключение кабеля к электропитанию

В комплект к терморегулятору входит датчик температуры, которой нужно обязательно подключать. Если его не подключить (у меня был обрыв), то пол будет постоянно включен, и может перегреться.

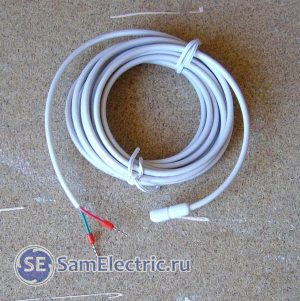

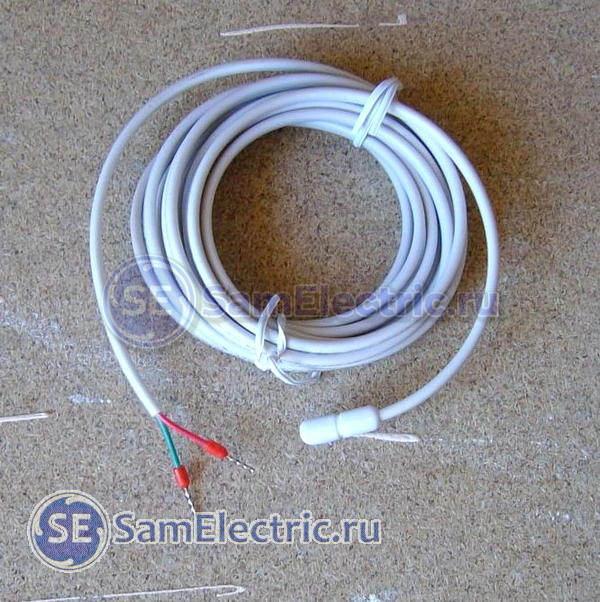

Датчик теплого пола - терморезистор для измерения температуры

Датчик теплого пола — терморезистор для измерения температуры

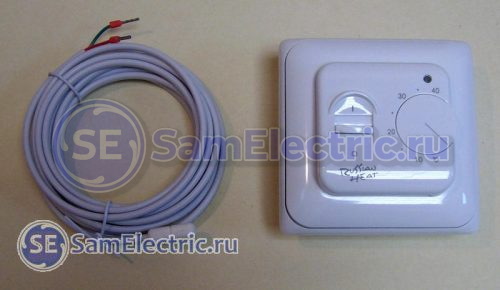

Комплект регулятора теплого пола - термоконтроллер и датчик температуры

Комплект регулятора теплого пола — термоконтроллер и датчик температуры

Подключение датчика теплого пола — согласно схеме, тоже ничего сложного, два провода датчика на две клеммы терморегулятора.

Такой терморегулятор я устанавливал при ремонте накопительного водонагревателя Термекс. (Прим.Администратора)

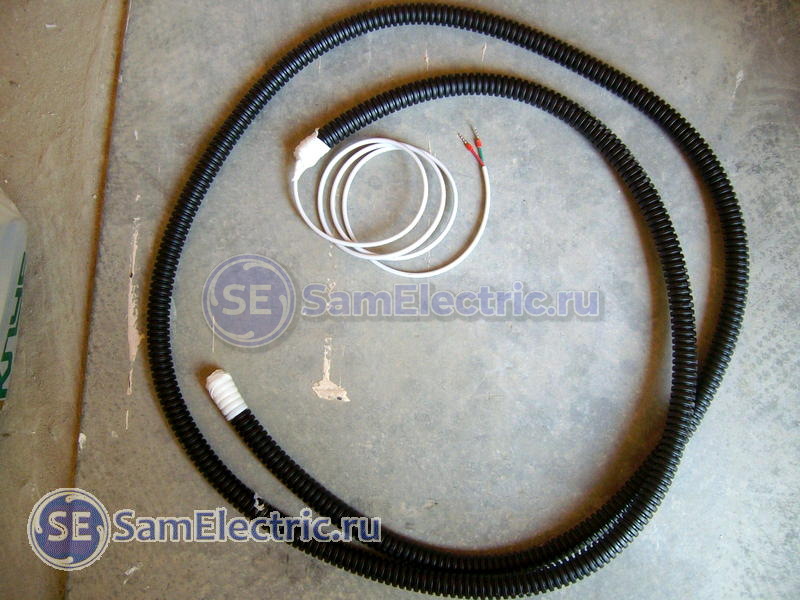

Датчик нужно установить так, чтобы случайно не повредить его провод. Я для этого использовал гофру:

Монтаж датчика теплого пола

Монтаж датчика теплого пола

Датчик крепится между двумя участками «горячего» кабеля.

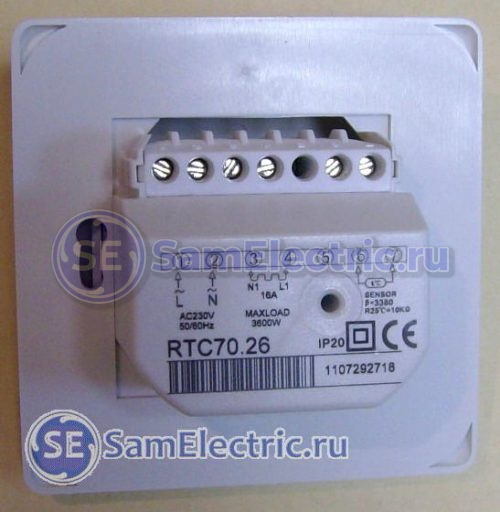

Питание 220В и нагрузка (нагревательный кабель) тоже подключаются в свои клеммы:

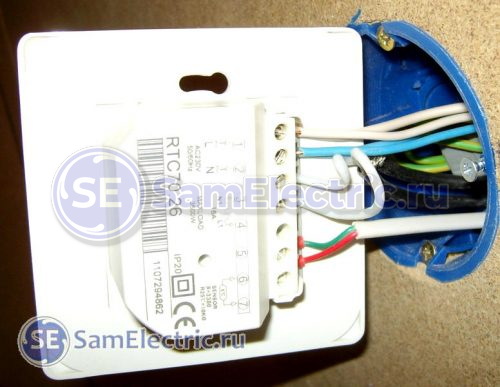

Подключение теплого пола к терморегулятору

Подключение теплого пола к терморегулятору

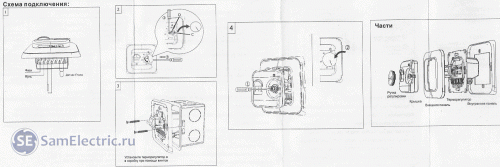

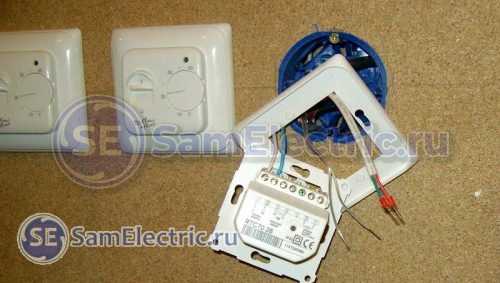

Подключение в установочной коробке показано ниже:

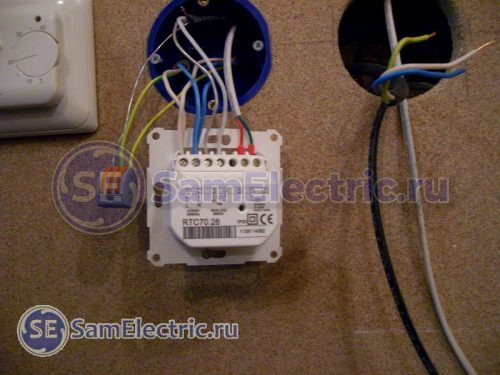

Подключение теплого пола и датчика к терморегулятору

Подключение теплого пола и датчика к терморегулятору

5. Монтаж регуляторов температуры

У меня теплым полом обогревается 3 помещения, поэтому в коридоре я установил 3 регулятора:

Монтаж регуляторов температуры электрического теплого пола

Монтаж регуляторов температуры электрического теплого пола

Монтаж регуляторов температуры электрического теплого пола

Монтаж регуляторов температуры электрического теплого пола

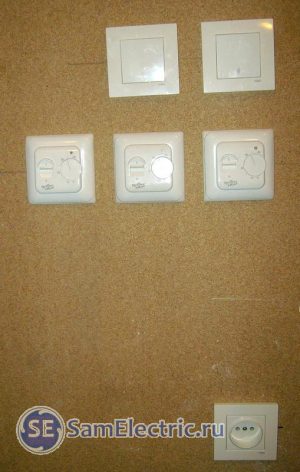

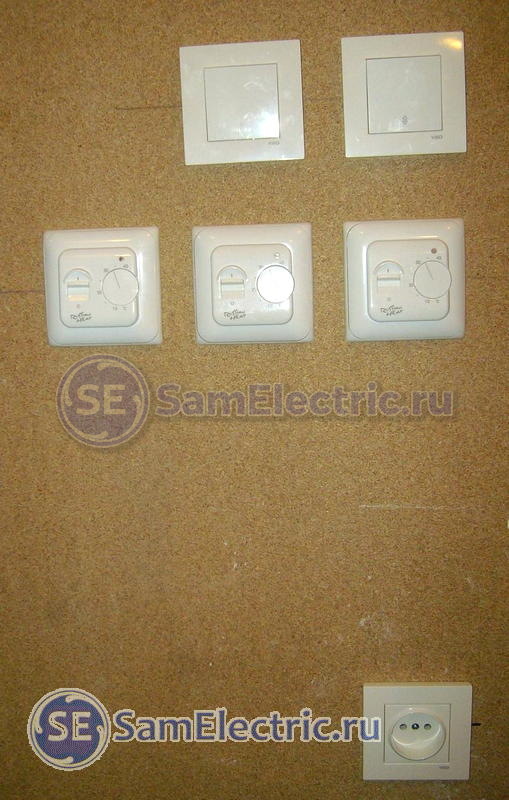

Была идея установить все три регулятора под одну тройную рамку, вместе. Но оказалось корпус регулятора больше, чем у обычной розетки, и рамок таких нет. Поэтому, поставил их раздельно, получился целый пульт управления в коридоре, вот что получилось:

Монтаж регуляторов температуры электрического теплого пола

Монтаж регуляторов температуры электрического теплого пола

6. Настройка регулятора

Настройка сводится к установке пределов регулирования. Для этого нужно ослабить винт-фиксатор, и сдвинуть флажки ограничителей так, чтобы они ограничивали пределы вращения ручки установки температуры.

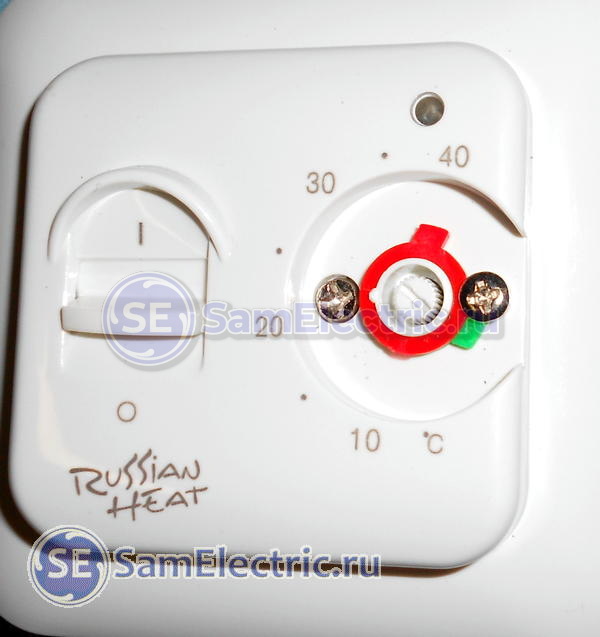

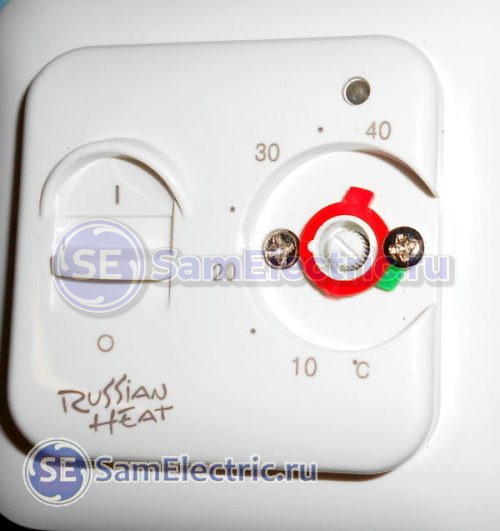

Настройка регулятора температуры теплого пола

Настройка регулятора температуры теплого пола

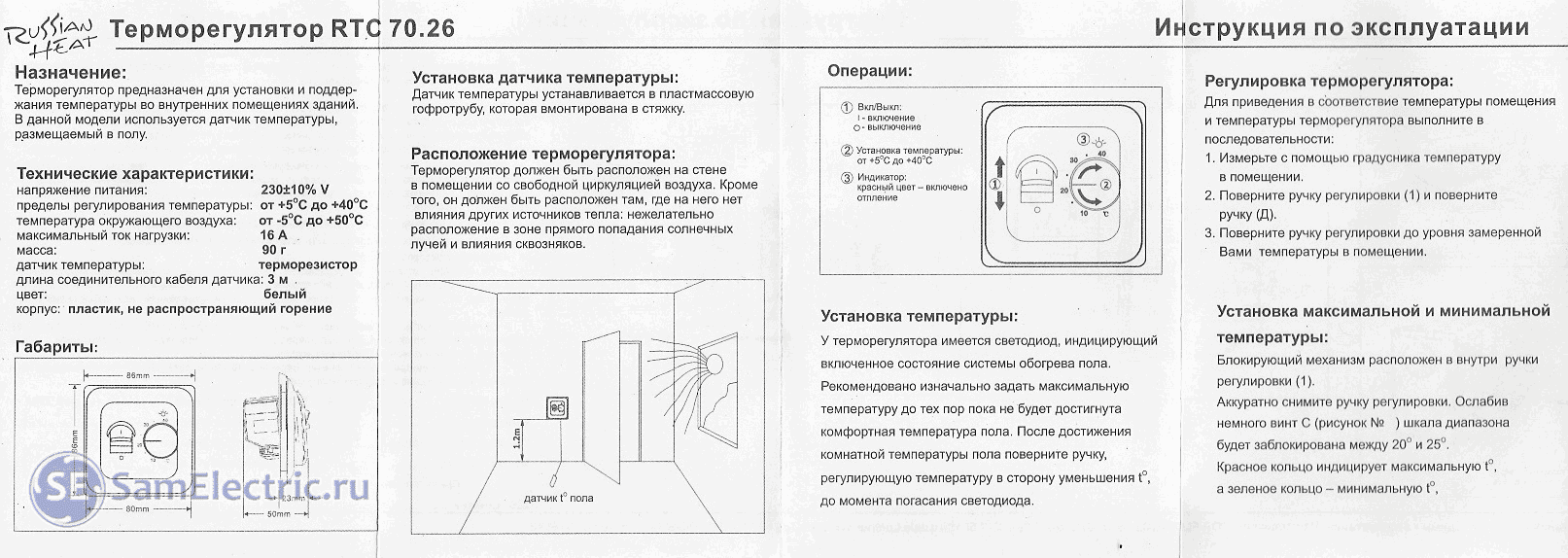

Подробнее в инструкции к регулятору:

Инструкция по подключению, монтажу и настройке регулятора электрического теплого пола

Инструкция по подключению, монтажу и настройке регулятора электрического теплого пола

Инструкция по подключению, монтажу и настройке регулятора электрического теплого пола

Инструкция по подключению, монтажу и настройке регулятора электрического теплого пола

7. Инструкции

Инструкции к кабельному теплому полу и к терморегулятору можно скачать тут:

Hem-DH-Z - Инструкция / Инструкция к кабельному электрическому теплому полу - 14 стр, на русском, pdf, 4.08 MB, скачан:45 раз./

От Администратора блога СамЭлектрик.ру: Прошу голосовать за Евгения, кому понравилась статья. Голосование начнется, когда будут опубликованы все статьи Конкурса (конец апреля-начало мая). Чтобы не пропустить начало и проголосовать, подписывайтесь на получение новых статей и вступайте в нашу группу ВК!
