Розетка выпадает из стены

Не правда ли, всем приходилось видеть такую печальную картинку, как слева? В старом жилом фонде установленные розетки не только физически устаревают (горят контакты, плавятся провода), но и часто бывают плохо закреплены – вываливаются из своих мест (коробок).

Поэтому остро стоит вопрос – как надежно установить розетку в стену (точнее, в подрозетник или коробку) обратно. Ведь даже если поставить новую розетку, не меняя коробку, розетка может снова начать болтаться и в итоге выпасть “с потрохами”.

Кстати, часто вызывают электрика по мелким заказам именно из-за проблем с розетками – они банально не держатся в стене, начинают искрить, не контачить, коротить.

Сегодняшняя моя статья будет как раз о том, как надежно установить розетку в подрозетник, и закрепить ее так, чтобы она никогда не вывалилась.



Установочная коробка для монтажа розетки (подрозетник)

Установочная коробка (подрозетник) нужна для двух простых целей – обеспечить электрическую безопасность и прочность механического крепления. Если с безопасностью всё понятно (изоляция, чтобы не было короткого замыкания и  не било током), то механическая прочность (чтобы розетка не выпадала со своего места) – это проблема, о которой мало кто говорит.

Вторая часть статьи на эту тему – как качественно заменить и подключить встраиваемую розетку.

Я также немного высказывался на эту тему в статье про проверку качества установки новых розеток.

А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!



Проблема – розетка не держится, болтается и вываливается из стены

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате  эти распорные лапки  должны упереться в края коробки, и розетка будет закреплена.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Это недостойно электрика, как если бы фотограф-профессионал потерял бы флешку с проплаченными фотографиями свадьбы, как если бы внешний блок сплит-системы отвалился от стены после ухода монтажника, или как экстрасенс не смог бы определить по фото – жив человек или мертв.

Если занимаешься делом – будь профессионалом! А профессионалу такие досадные косяки непростительны. К сожалению, дилетантов у нас много…



Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и  при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетника.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

Для выключателей ситуация гораздо проще, там хватит и распорных лапок. Ведь усилие по вырыванию к ним не прикладывается.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.



Отличие новых подрозетников от старых

В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет – достаточно притянуть розетку саморезами в специальные отверстия.

Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное – не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.

Подрозетник GUSI. На фото показаны саморезы для монтажа розетки.

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.



Демонтаж старой розетки

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.

Розетка в данном случае двойная. И тот самый случай, когда предыдущий электрик просто поставил розетку на лапки и удалился.

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

Тут важно проверить, есть ли фаза на контакте розетки. В целях безопасности.

Менять розетку с включенным питанием – высший пилотаж и адреналин. Я иду на это только тогда, когда нет дополнительного освещения, либо параллельно включено что-то важное.

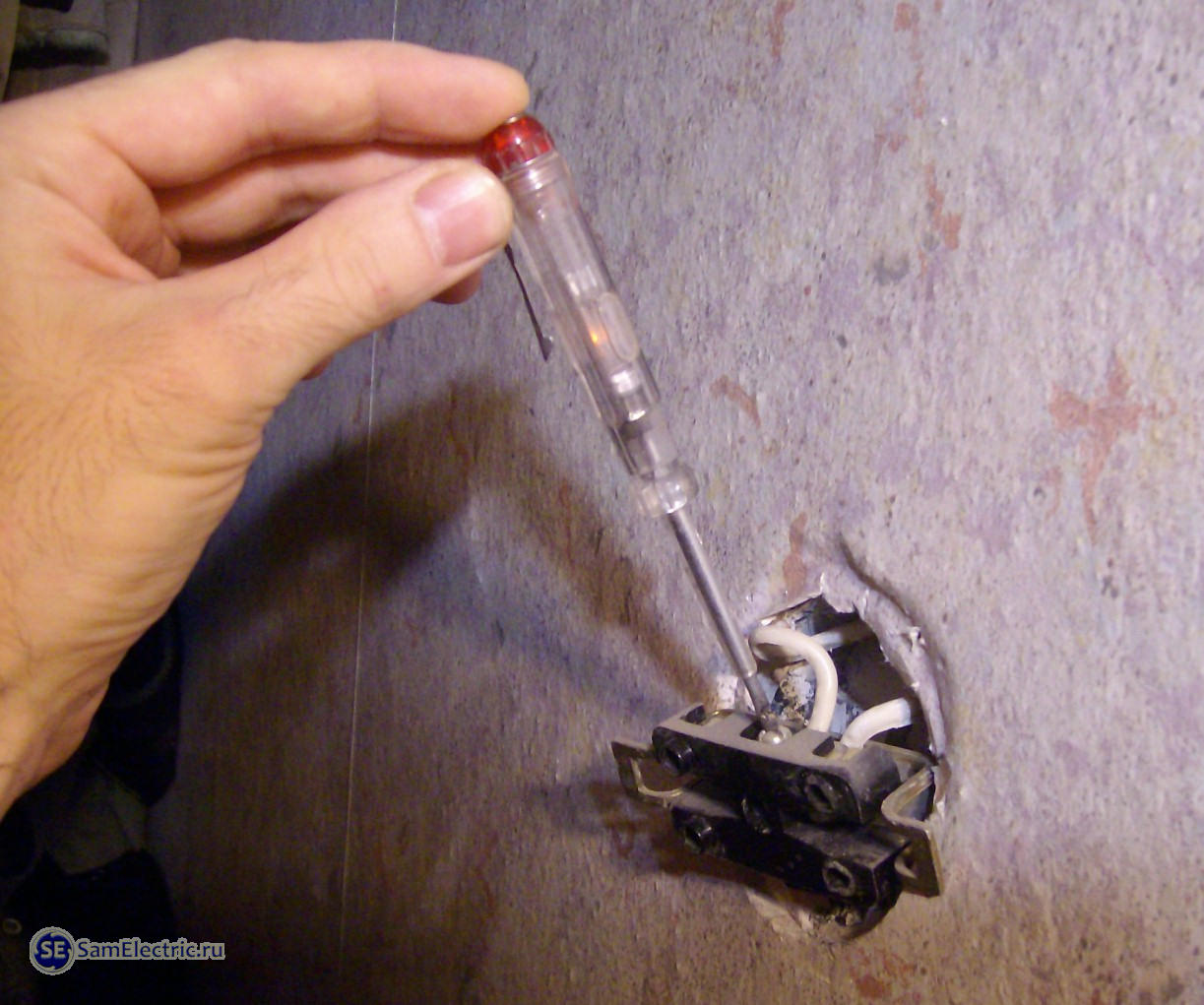

2_1 Проверяем наличие фазы. Фаза есть

2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.

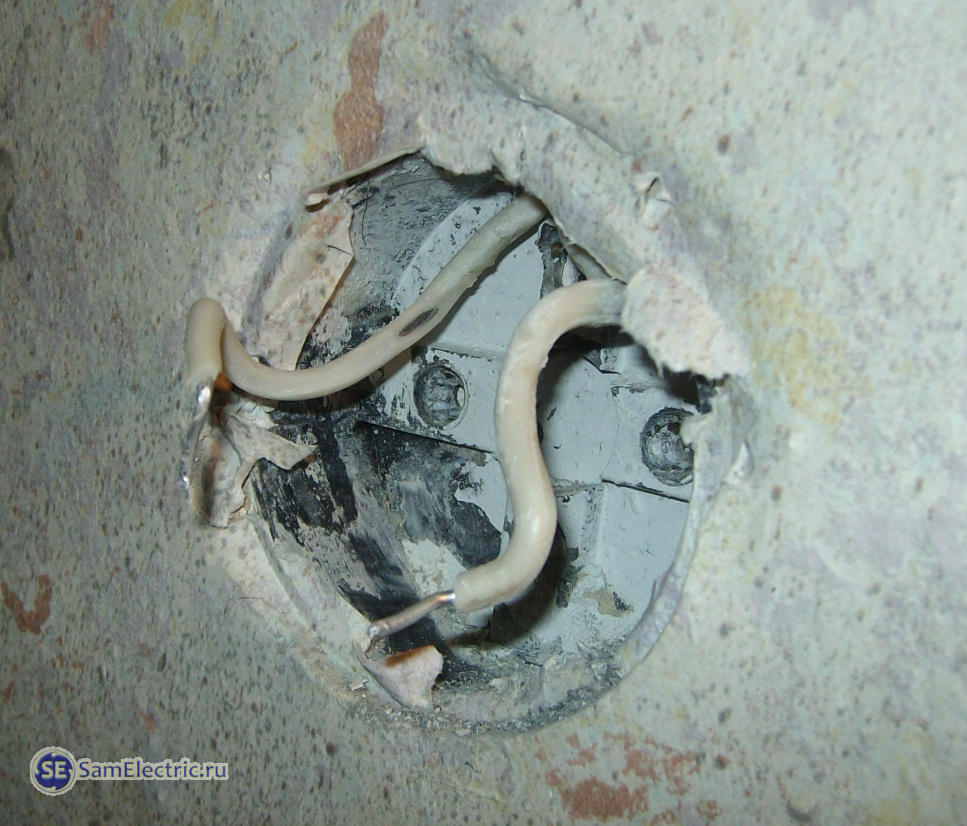

3 Установочная коробка для старой розетки

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние – из жестяных банок.

Самый шик – банки из-под кофе)

Можно теперь выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом “правильном” пути:

  1. Выдалбливание подрозетника – работа грязная и пыльная, требует перфоратора или зубила с молотком.
  2. Установка нового подрозетника – работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
  3. Поломка проводов. Это самое плохое, что может быть. Провод придется сращивать, место тщательно изолировать, до контакта потом не добраться…
  4. Новые подрозетники более глубокие, чем старые, а межкомнатные стены в наших квартирах тонкие – и можно запросто пробыть дыру из зала в спальню или наоборот. А если “повезёт” – заглянуть в спальню к соседям)

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно – пишу дальше.

Установка новой розетки в старый подрозетник

Проводка двухпроводная (система заземления TN, то есть заземления совсем нет), поэтому устанавливаем розетку без заземляющего контакта, вот такую:

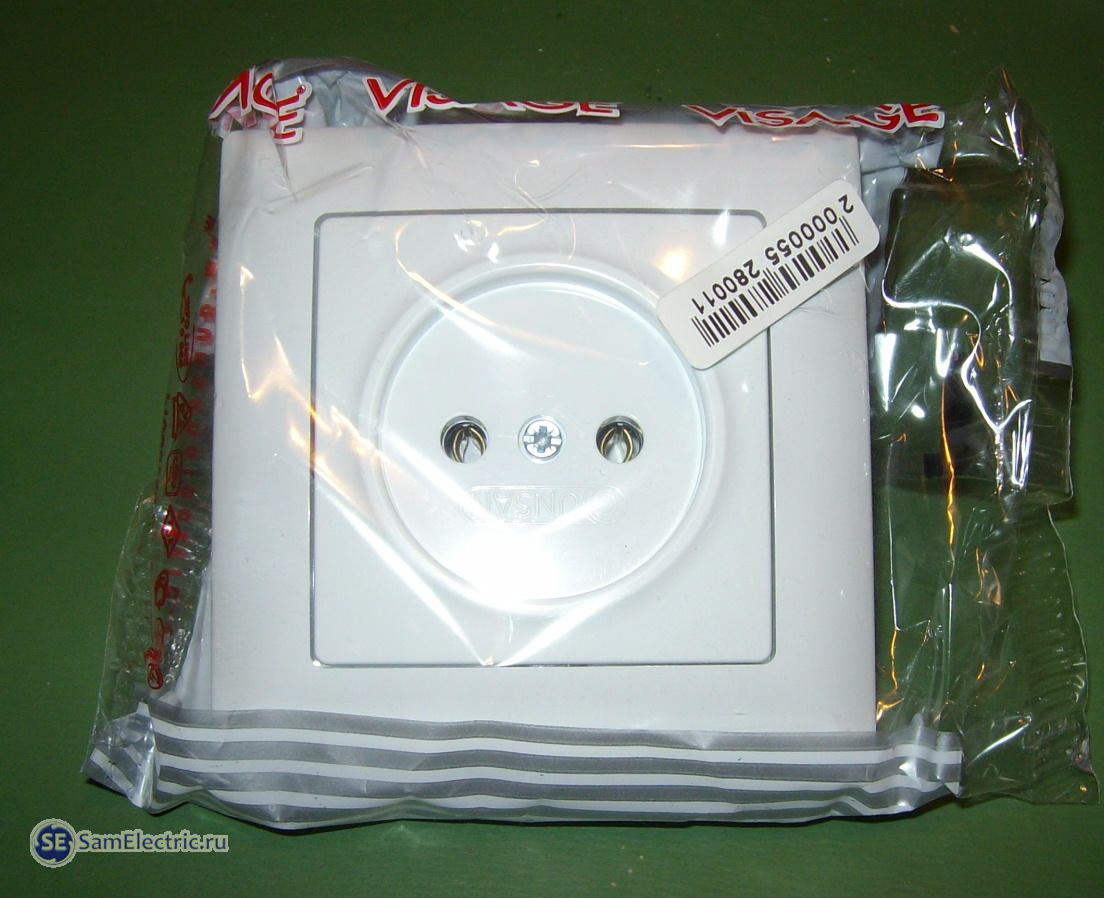

4 Новая розетка

4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.

Вообще рекомендую турецкие электроустановочные изделия, там более-менее качественный пластик и керамика (конечно, если нет денег на Legrand или ABB). И очень не рекомендую Россию, Китай и Беларусь (при всём уважении, ведь моя жена из Белоруссии).

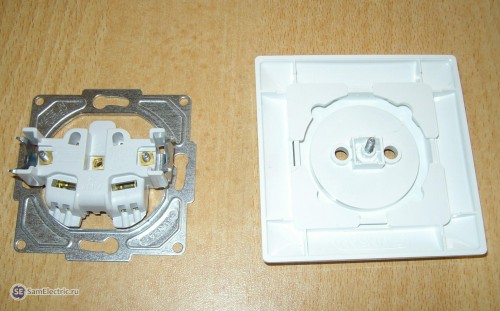

5 Новая розетка. Разбираем.Вид сзади

5 Новая розетка. Разбираем.Вид спереди.

6 Новая розетка. Разбираем. Вид сзади

6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.

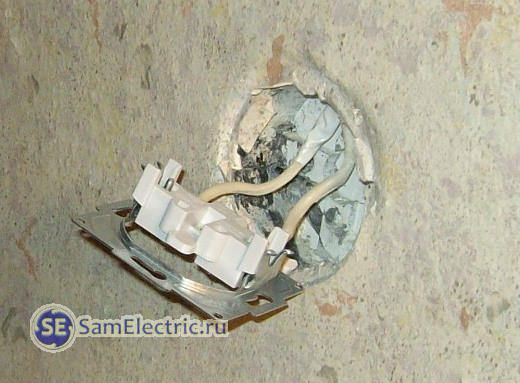

7 Прикручиваем провода к клеммам розетки

7 Подключаем провода к клеммам розетки

Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

8 Как установить розетку в подрозетник

8 Розетка почти установлена

Теперь нам нужен шуруповерт. Или электрическая отвертка. Вкручиваем саморезы в штукатурку за внешней стороной подрозетника. Тут придется подобрать саморезы по диаметру и длине, о чем будет сказано ниже.

Как закрепить выпадающую розетку в стене

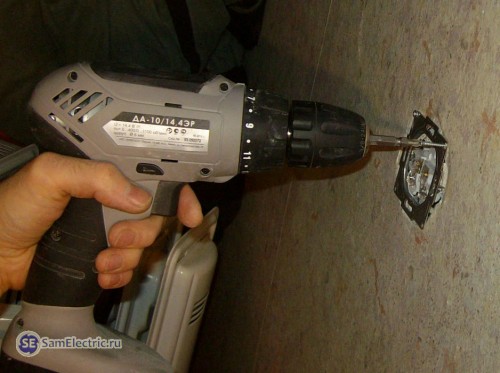

9 Как правильно закрепить розетку в бетонной стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет “гулять” из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…

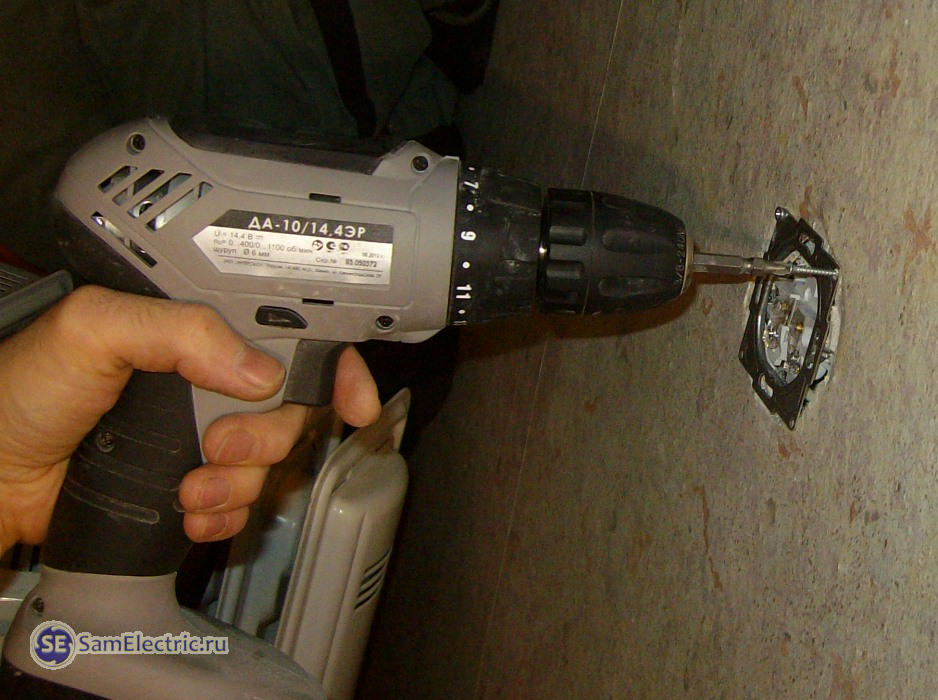

10 Качественный монтаж розетки саморезами

10 Качественный монтаж розетки саморезами



Как надежно закрепить розетку

Как я писал выше, я практически не использую штатные распорные лапки розетки, а для надежной установки использую саморезы. При этом я могу дать гарантию 100%, что розетка будет держаться в подрозетнике и в стене, и не будет болтаться и выпадать.

Закручиваем саморезы в отверстия и вырезы фланца розетки, как показано на рисунке ниже.

11 Где закрепить розетку, чтобы не выпадала из подрозетника и из стены.

11 В каких местах можно крепить розетку саморезами, чтобы она никогда не вываливалась из стены.

Пояснение к картинке по местам крепления.

  1. Это штатные места, используются при монтаже в новые подрозетники. В старых подрозетниках в эти отверстия можно вставить саморезы длиной более 35 мм и вкручивать их в дно подрозетника.
  2. В эти места идут длины от 10 до 30 мм, в зависимости от прочности штакатурки (или алебастра, на который закреплена коробка)
  3. Тут становится интереснее (креативнее). Это вариант, если плохо пошли крепления в местах 2.
  4. Старые лапки можно совсем выкинуть, и в освободившиеся отверстия вогнать длинные (30 – 40 мм) саморезы.
  5. Самый крайний случай.

В вариантах 4 и 5 монтаж розетки происходит не за фланец, как в предыдущих случаях, а за корпус розетки. Эти способы (4, 5) применяются в случаях, когда отверстие под установку розетки узкое и материал твердый (например, плитка).

Читайте статью про установку розетки на плитку.

Если ни один из вариантов 1 – 5 не подошел, можно засверлить под места 1 или 2 парочку дюбелей на 5 или 6 мм.

Вот так примерно получится:

Прочно установленная розетка

Прочно установленная розетка в старую установочную коробку с использованием дополнительных саморезов



Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

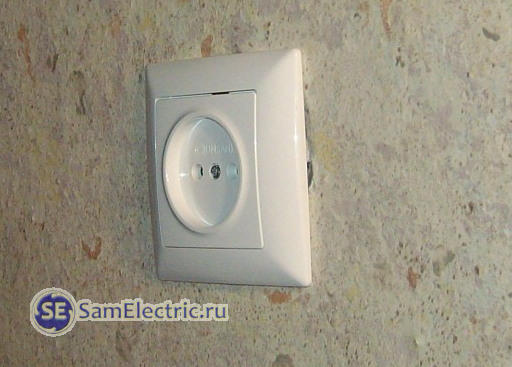

13 Розетка установлена

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

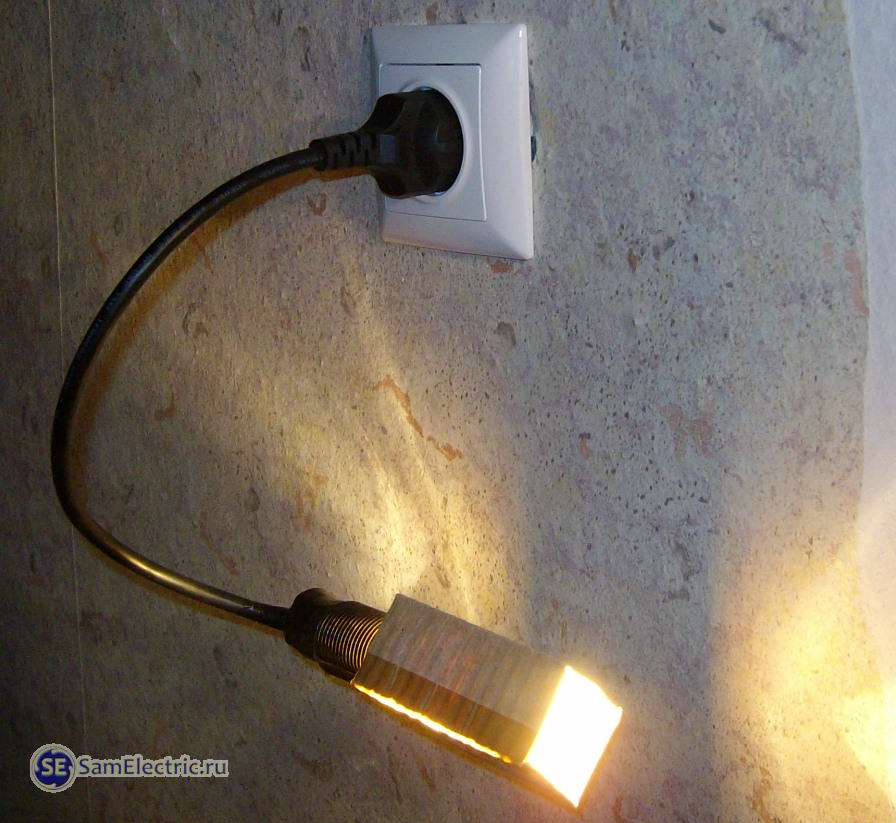

14 Проверка новой розетки-включаем фазу

14 Проверка новой розетки-включаем фазу

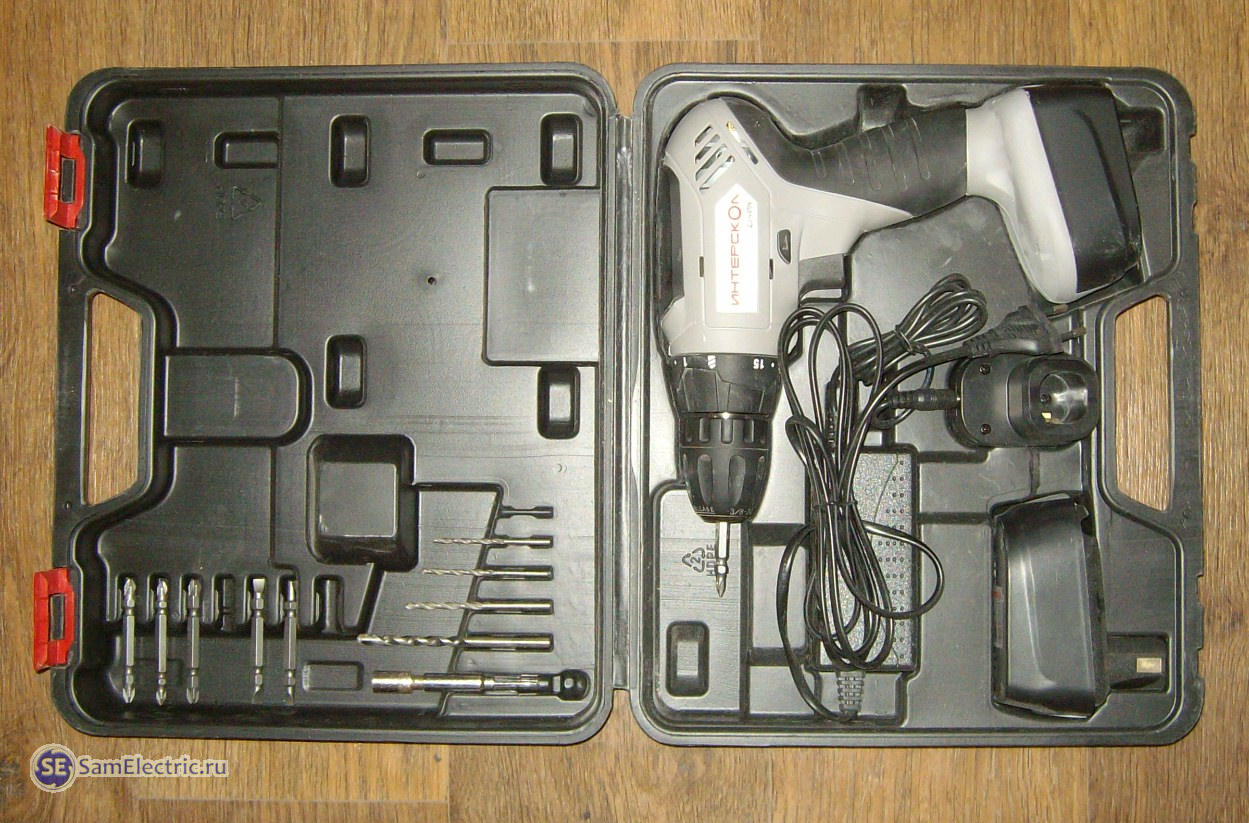

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор :) . У меня Спецмаш на 1400 Вт.

15 Шуруповерт - незаменимый инструмент

15 Шуруповерт – незаменимый инструмент

И ещё бонус. Кошки – друзья электрика, всегда очень любят разные проводочки. И в этот раз тоже…

16 Убираем за собой

16 Убираем за собой.

17 Электрокот

17 Электрокот

Удачи в делах, и не переделывать свою работу!



Видео про надежную установку

Отличное видео про качественную профессиональную установку розеток:



Обновление от 2 мая 2014:

Как прочно установить розетку. Ещё способ.

Недавно был случай – подрозетник поставили отделочники криво, а стена утеплена пеноблоками. Короче, крепить розетку некуда, но подрозетник сзади к стене приклеен прочно. И хорошо – под рукой дрель, просверлил в корпусе розетки дырочки отверстия диаметром около 3,5мм, и саморезами закрепил прочно розетку в штатные места подрозетника.

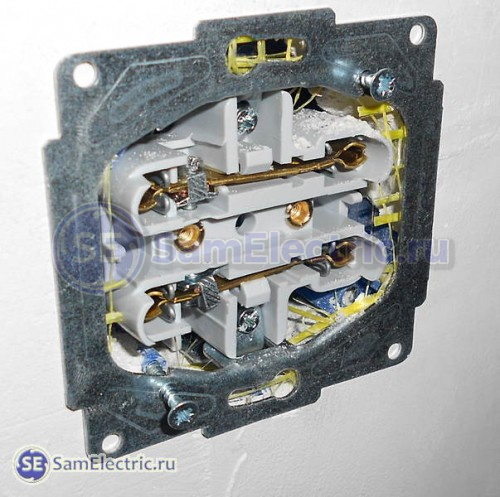

нестандартный крепеж розетки

Нестандартный крепеж розетки – торчат саморезы 3мм

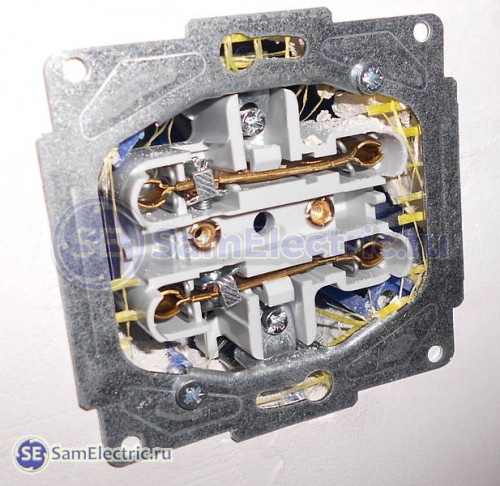

Розетка прочно закреплена

Розетка прочно закреплена, выпадать точно не будет!



И помните две вещи:

1. Идеал недостижим, но стремиться к нему надо!

2. Хороший электрик – тот, о котором никогда не вспоминают!
