Сегодня очередная (вторая по счету) статья летнего Конкурса статей. Автор — Константин из Санкт-Петербурга.

Пара слов от меня (Администратора блога). Принято считать, что открытая проводка в стиле ретро используется только в деревянных домах, либо в богатых интерьерах в стиле лофт. Для меня лофт — это намеренное выпячивание старины или даже ветхости. Старая кладка, потолочные балки, мрачные тона. Идея сыграть на контрасте — то, что обычно прячут, наоборот, показывается. Иногда это смотрится очень ничего в полуподвальных кафе и пабах)

Так вот, всю проводку стараются обычно спрятать под штукатурку. Если штукатурку долбать после проведенного ремонта не вариант, а нужно проложить кабель — электропроводку в таком случае делают наружной. Сам много раз так делал. Провода либо прячут в кабель-канал, либо прокладывают открыто. И то и другое смотрится как временная проводка, как вынужденная переделка, и мне не очень нравится.

А ретро-проводка минус превращает в плюс — хозяин квартиры показывает, что именно так и было задумано, и такое решение — элемент лофт-дизайна)

Примерно, как джинсы с разодранными коленями абсолютно не говорят о нищенском положении хозяина)))

Далее статья автора, я буду по ходу давать ссылки и комментарии в цитатах.

Статья про ретро-проводку:

Спасибо за предоставленную возможность высказать свое мнение на страницах этого замечательного блога. Тема статьи возникла за завтраком — я посмотрел на ретро-провода, которые я смонтировал своими руками в прошлом году на кухне, и решил об этом написать свою историю. Может, тема не такая обширная, но после того, как прочитал в прошлом конкурсе, как почистить дрель, решил написать.

Живу на сьемной квартире в Питере. Как всегда в старых квартирах, с розетками на кухне проблема. Точнее, с розеткой, т.к. она одна. Надоели переноски под ногами. А когда переноска заискрила и выбило автомат, решил, что испытывать судьбу дальше не стоит. Хозяйке идея с новой розеткой не понравилась, недавно был сделан ремонт, стены покрыты декоративной плиткой. Кабель-канал тоже не вариант — слишком кривой путь, несколько углов, кривая стена. Но когда предложил наружные ретро-провода, согласилась.

Вопрос — почему не проложить кабель ПВС 2х2,5? Вероятно, потому, что Питер всегда намекает на свою оригинальность и харизматичность)))

Купил в магазине витой кабель для ретро проводки 2х2,5 мм2. У него два провода, и разный цвет изоляции -синий и белый. Каждый проводок имеет два слоя изоляции — обычную цветную ПВХ и внешнюю тканевую белую.

Считаю, что кабель для ретро-проводки — не совсем корректное название.  В кабеле несколько проводов имеют одну общую изоляцию. Фактически, это два провода, скрученные вместе.

Подключение ретро-проводки

Электрохозяйство в квартире в удовлетворительном состоянии, что видно на фото:

Исходные данные для ретро-проводки. Вот, что мы имеем на сегодняшний день (С)

Исходные данные для ретро-проводки. Вот, что мы имеем на сегодняшний день (С)

Правый автомат был в резерве, на него я и подключил фазу. Ноль — на нулевую шину справа на фото:

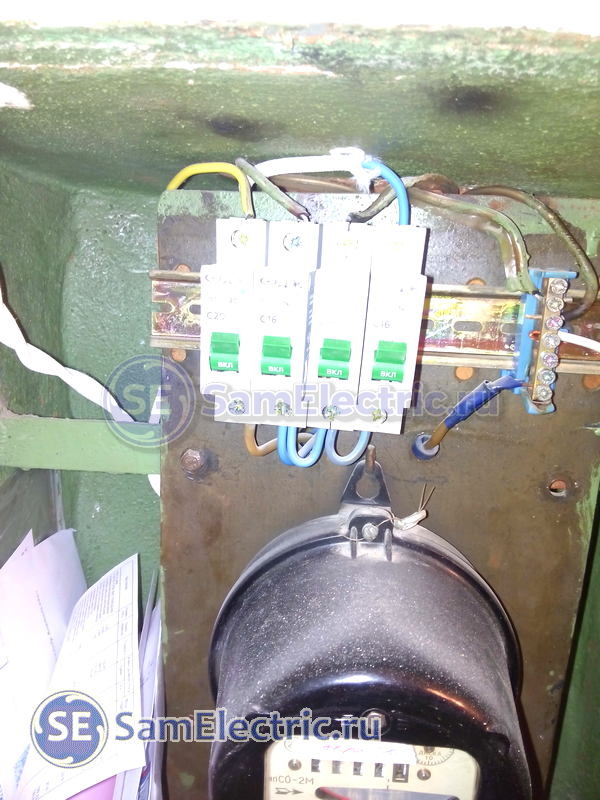

Подключение в электрощите ретро-проводки.

Подключение в электрощите ретро-проводки.

Конечно, более правильно для фазы использовать белый, для нуля — синий провод. Поэтому я никогда не полагаюсь на цвет, всегда проверяю фазу-ноль.

Дальше наш витой провод выходит на стену:

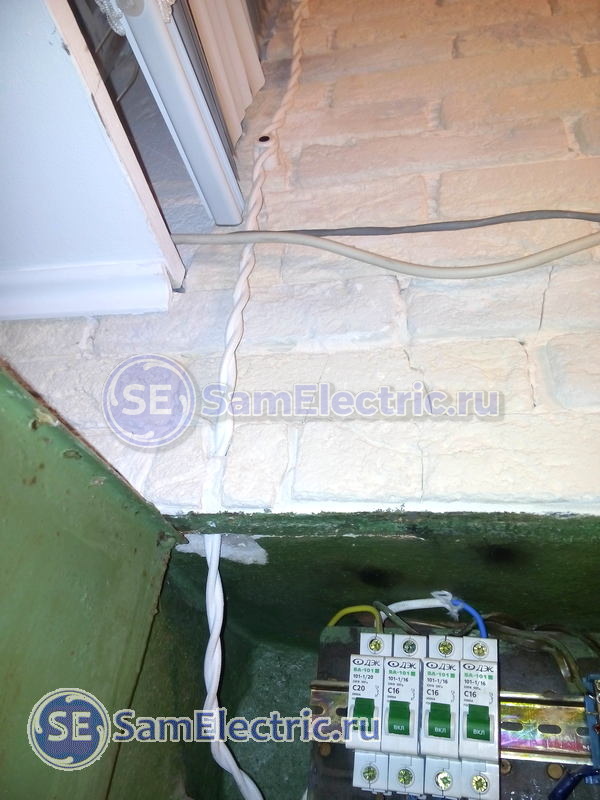

Монтаж ретро проводки на стену

Монтаж ретро проводки на стену

Монтаж ретро-проводки

Далее провода идут по стене, к которой крепятся с помощью специальных изоляторов. Изоляторы для ретро-проводки продаются там же, где и сам кабель, и крепятся к стене одним саморезом. Я даже не использовал дрель и дюбеля — просто вкрутил подходящей длины саморез, и все прекрасно держится.

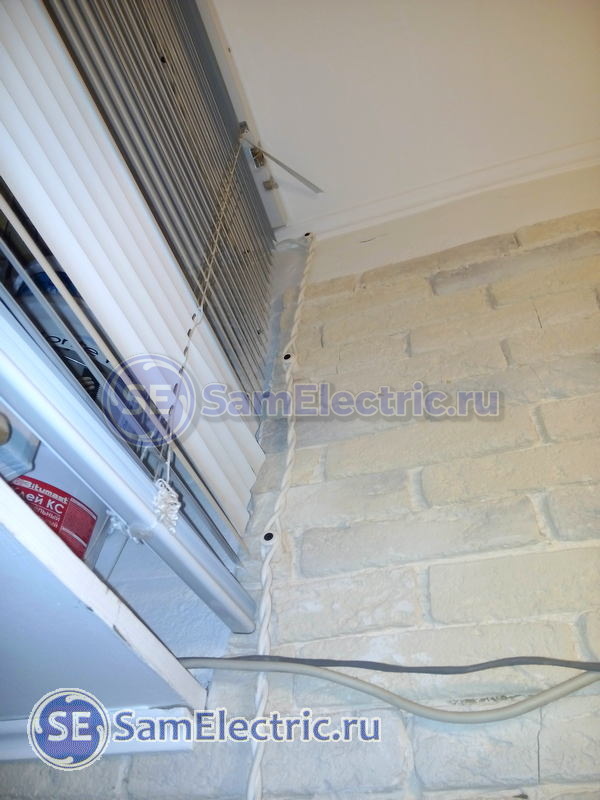

Монтаж ретро-проводки по стене в квартире

Монтаж ретро-проводки по стене в квартире

При этом разрушения стены минимальные.

Монтаж ретро-проводки по стене в квартире

Монтаж ретро-проводки по стене в квартире

Витая пара приходит в кухню, где установлена коробка. Здесь я планирую опустить проводку вниз, сделать там розетку для телефона и светильника.

Монтаж ретро-проводки. Соединительная коробка. Слева - заделанное окно в ванную

Монтаж ретро-проводки. Соединительная коробка. Слева — заделанное окно в ванную

Да все руки не доходят, и нужен кусок такого же провода метра полтора.

Вот дальше мой наружный ретро-провод проходит над печкой и заходит за холодильник:

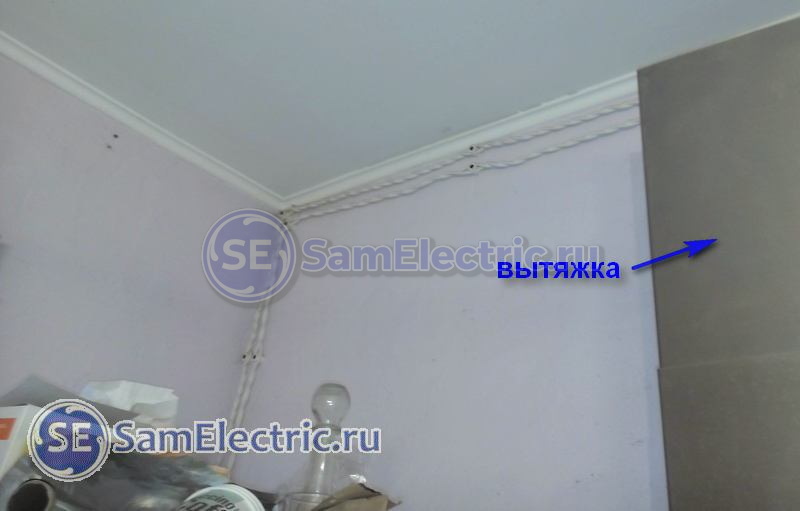

Монтаж ретро-проводки. Верхний провод - приходящий из коридора, нижний - идет на вытяжку.

Монтаж ретро-проводки. Верхний провод — приходящий из коридора, нижний — идет на вытяжку.

Провода заходят в дальний угол за холодильник,

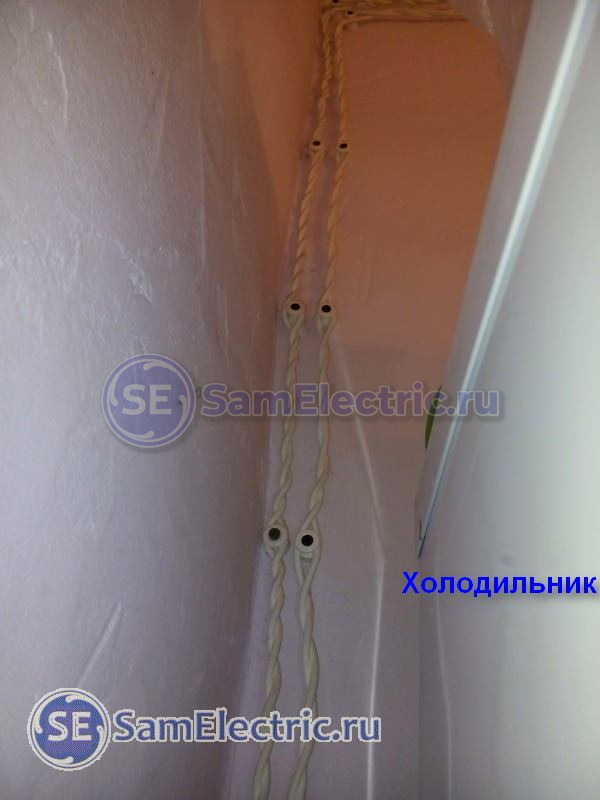

Открытая ретро-проводка заходит за холодильник

Открытая ретро-проводка заходит за холодильник

и там подключены к колодке на 3 розетки, которая закреплена на стене:

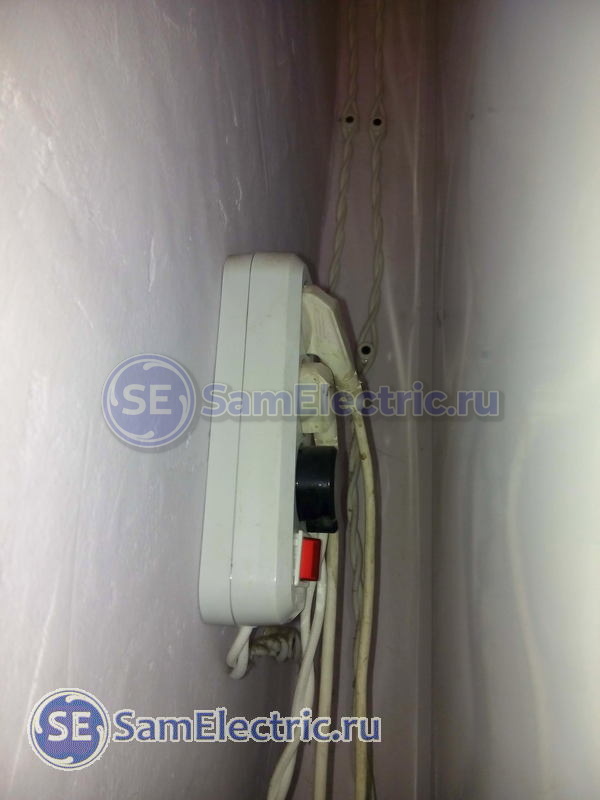

Подключение открытой ретро-проводки к розетке

Подключение открытой ретро-проводки к розетке

Жаль, что колодку купил только на 3 розетки, иногда нужна ещё одна.

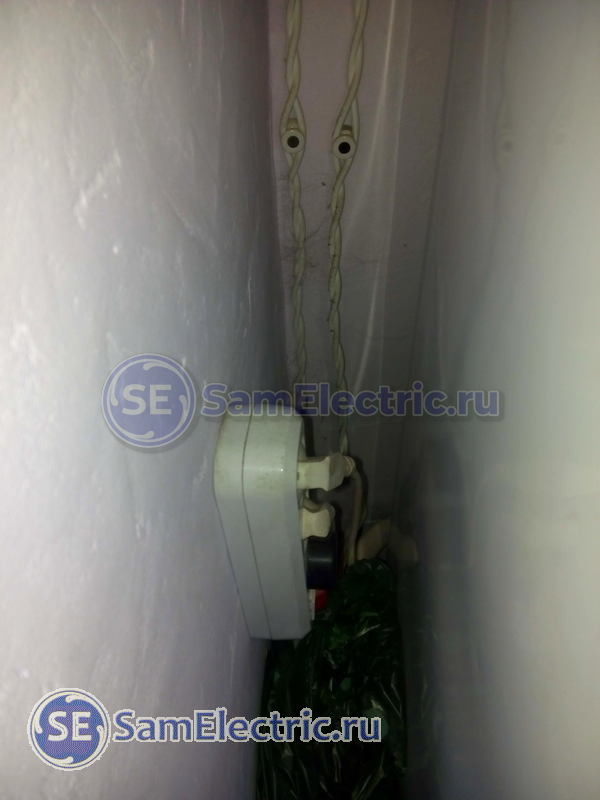

Открытая ретро-проводка заканчивается розеткой

Открытая ретро-проводка заканчивается розеткой

Черная вилка — это подключение вытяжки, тоже сделана витой парой, чтобы не нарушать стиля.



Примечания от Администратора блога:

  1. Не пытайтесь сделать себе ретро-провод путём скручивания двух обычных проводов дрелью! У обычного провода одинарная изоляция, которая может быть повреждена, что приведёт к короткому замыканию или поражению электрическим током!
  2. Не экономьте на специальных изоляторах! Изоляторы для ретро-проводки не только эстетичны, но и безопасны — совсем не нарушают изоляцию проводов.
  3. Розетки и выключатели для ретро-проводки неоправданно дорогие, поэтому считаю можно использовать обычные наружные, главное правильно и надежно их закрепить.
  4. Открытым остался вопрос заземления. Своё мнение я высказал здесь.
  5. Если статья понравилась, проголосуйте за неё и сделайте репост. Об участии в конкурсе репостов сказано здесь.

Пара фото в тему, сделанных в ЖД музее на станции Тула:

Ретро-проводка на потолке. Светильник и розетка закреплены через асбестовую прокладку

Ретро-проводка на потолке. Светильник и розетка закреплены через асбестовую прокладку

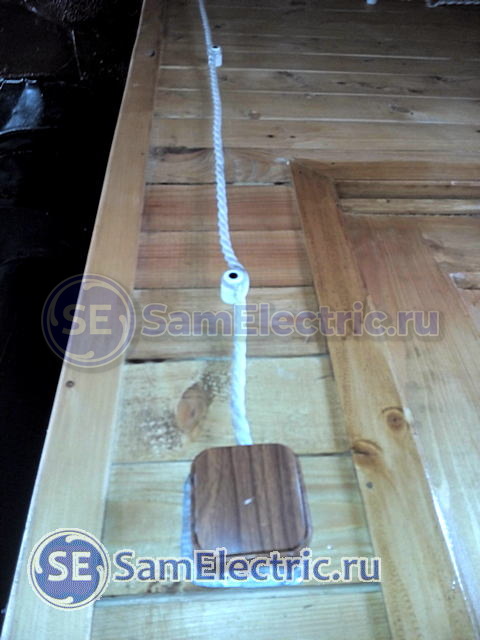

Ретро-проводка к выключателю. Выключатель обычный, но расцветка под дерево

Ретро-проводка к выключателю. Выключатель обычный, но расцветка под дерево. Тоже негорючая подкладка.



Рекомендую почитать ещё:

Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(ниже, через форму ВКонтакте, или через обычное комментирование)


6 комментариев
на “Открытая ретро-проводка”

  • ОнотолийNo Gravatar:

    Ретро-колхоз, лучше бы протянул гофру)

    Ответить
    • ЮрийNo Gravatar:

      Правильно тут высказались: Колхоз, он и в Африке — колхоз!
      К чему тут «ретро»-проводка? — Не понятно…
      Да хоть в том же кабель-канале прокинули бы и всё.
      Ретро-проводка выглядит красиво тогда, когда она к месту и натягивать провод нужно, а не соплями вешать, правильно выполнять повороты и ответвления с перемоткой провода + тут никакого намека на заземление.
      Наберите в поиске «Монтаж ретро проводки» — вот там красота, а то, что сделали Вы, это или от безысходности или просто ребячество. Ни дизайна ни вменяемой причины на такое исполнение.

      Ответить
  • Alex SNo Gravatar:

    «Ретро» — это, возможно, теперь так звучит. У меня бревенчатый дом в деревне постройки первой половины 60-х годов, так там вся проводка такая, и я не спешу менять. Периодически проверяю состояние изоляции проводов — удивительно, но раньше в Союзе провода делали качественнее, чем теперь.

    Ответить
  • ДмитрийNo Gravatar:

    Я бы вместо черных саморезов для изоляторов лучше бы использовал серебристые или желтые, а лучше бы вообще белые саморезы, чтоб в глаза не бросались.

    Ответить
  • нотариусNo Gravatar:

    молодец парень

    Ответить
  • Alex SNo Gravatar:

    В защиту «ретро».

    Возможно, скрыть электропроводку покажется «эстетическим» действием — всё красиво, аккуратно, ничего не видно, комар носа не подточит и т.д. А в реалии что? Спрятали неизвестно что и неизвестно где! Скрываясь за благозвучным термином «Евроремонт» нечистые на руку исполнители пытаются скрыть с глаз свои огрехи и мифические затраты на «электрику». В результате наниматель получает скрытую бомбу, которая может взорваться в любой момент в виде пожара.

    В «ретро»проводке всё видно, доступно и контролируемо в любой момент!
    Цвет головок саморезов дело десятое.

    Ответить
