Перенос розетки без штробления

Перенос розетки своими руками. Пошаговое руководство

Перенос розетки своими руками. Пошаговое руководство.

Иногда бывает необходимость перенести существующую розетку, которая по каким-то причинам мешает на своем месте. При этом совсем нет планов портить обои, штробить, долбить место под новый подрозетник.

Есть способ, про который я расскажу в этой статье. Он заключается в том, чтобы вместо розетки скрытой (внутренней) установки на другое место ставится розетка открытой установки, то есть наружная розетка.

Причем любой мужик с руками может сделать это самостоятельно, за пару часов, благодаря моему мануалу. Или, как модно сейчас говорить, кейсу 😉 .

Внимание! При производстве работ следует быть внимательным, в местах подключения действует напряжение 220В!

Розетка мешает — нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает «с мясом») Знакомо?

Естественно, возникает разумное желание перенести розетку в другое место — поближе к телевизору и подальше от дивана.

Суть наших действий состоит в следующем:

  • розетку со старого места убираем совсем;
  • подключаем к старым проводам новые, которые пойдут к новой розетке;
  • новые провода прокладываем в пластиковом кабель-канале;
  • новую наружную розетку устанавливаем подключаем в нужном месте;
  • старую установочную коробку с подключением закрываем крышкой.

Приступаем.

Монтаж кабель-канала

В подобных случаях я предпочитаю действовать «с конца». Определяемся с местом установки. Надо учесть, что длина кабель-канала 2 метра, и лучше по возможности не делать стыков, а использовать цельный канал.

Определяем место переноса розетки

Определяем место переноса розетки

Затем обрезаем кабель-канал по длине, прикладываем к стене и монтируем его:

Монтаж кабель-канала к новой розетке

Монтаж кабель-канала к новой розетке

По монтажу важное замечание. Стена — это перегородка между залом и спальней из гипсовых блоков толщиной около 60 мм. По твердости — как сплошное дерево. Поэтому можно легко обойтись без дюбелей и дополнительной пыли и шума. Используем саморезы с пресс-шайбой и острым концом длиной около 20 мм.

Кстати, из-за малой толщины стены очень проблематично сделать внутреннюю проводку. Это ещё одна причина установить именно наружную розетку.

Применение шуруповерта очень помогает в работе и делает её красивой, быстрой и приятной.

Чтобы кабель-канал хорошо прилегал к стене, надо заранее позаботиться об отверстиях для саморезов. Обычно они уже есть в кабель-канале, но если нет, их нужно просверлить сверлом 4,0…4,5 мм.

В данном случае используется кабель-канал размером 10х15 мм. Это минимальный размер, и если будут повороты с изгибом кабеля, или кабель потолще, стоит подумать о том, чтобы взять кабель-канал пошире.

Подключение и монтаж новой наружной розетки

Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо.

Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

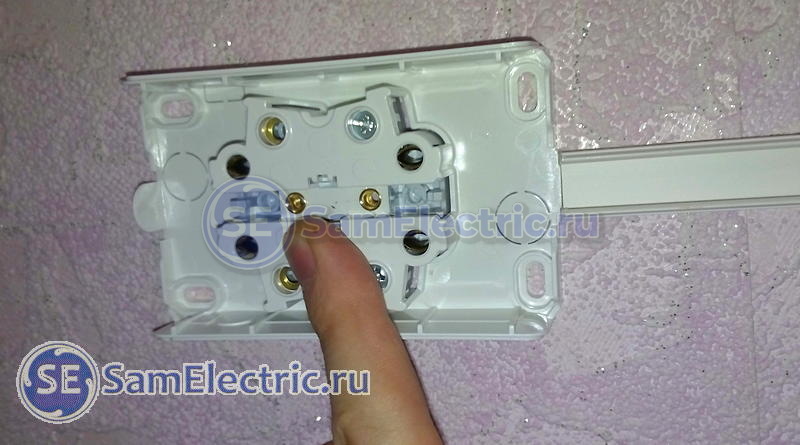

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.

Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.

Перенос розетки. Подключение и монтаж новой наружной (внешней) розетки

Перенос розетки. Подключение и монтаж новой внешней двойной розетки

Тот же вид, только сбоку, приведен в начале статьи.

Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Даже ПУЭ, Библия электрика, говорит по этому поводу, что в старых домах с алюминиевой проводкой допускается при ремонте электропроводки использовать алюминиевый провод. Правда, это сказано «до 2001 года».

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Через старую розетку идет питание дальше, на розетку за стеной. То есть, используется подключение шлейфом, которое не рекомендуется.

Старая розетка. Эту коробку используем теперь как распределительную.

Старая розетка. Эту коробку используем теперь как распределительную.

Используем клеммы Ваго 2273-203 с пастой , которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

Важно в любом случае ограничить ток через это соединение, чтобы не было проблем в будущем. Для этого я заменил автомат в электрощитке с 25А на 16А. Как раз, через эти розетки ничего серьезного не питается, максимум — утюг. Подробнее про практическое применение клемм Wago.

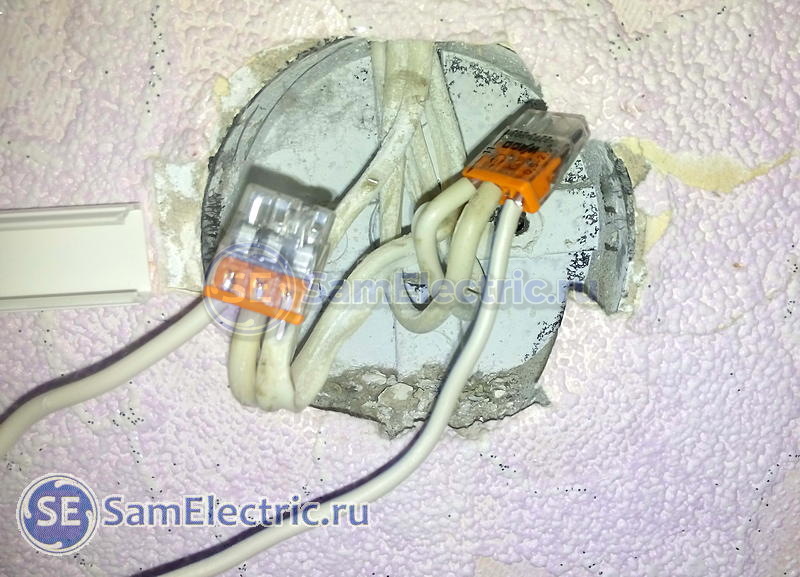

Переносим розетку. Подключение через клеммы Wago 2273-203.

Переносим розетку. Подключение алюминиевых проводов через клеммы Wago 2273-203.

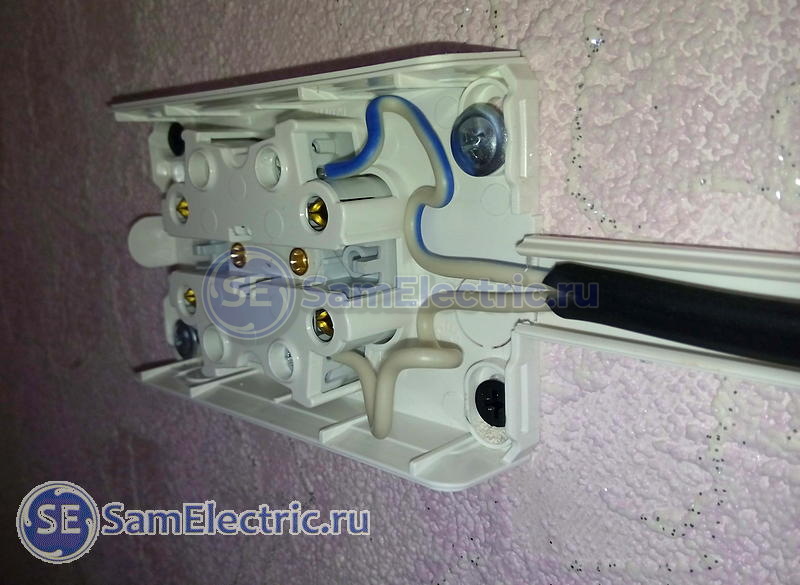

Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

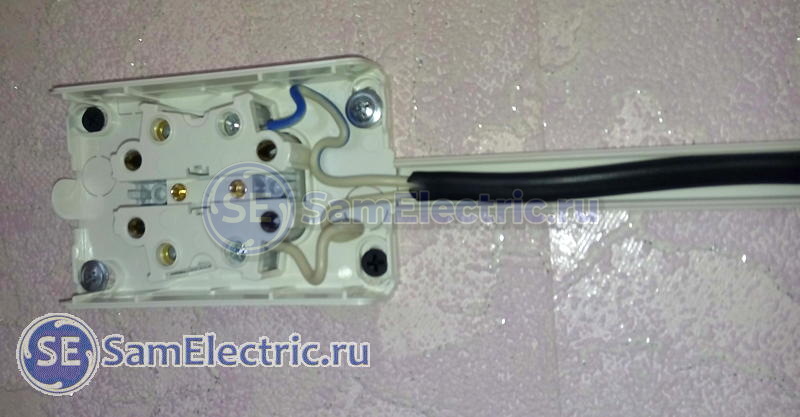

Завершаем подключение розетки. Укладываем провода.

Завершаем подключение розетки. Укладываем провода в коробке.

Включаем автомат в подъезде, проверяем.

Делаем красиво

Теперь нужно всё красиво закрыть, чтобы глаз клиента радовался.

А радость клиента — главное в работе! А когда клиент рад — и электрику хорошо на душе. И в кошельке)))

Закрываем наружную розетку. Возможно, придётся немного подрезать корпус розетки и край кабель-канала, чтобы всё стало ровно и красиво.

Кабель канал имеет некрасивое место около старой коробки, поэтому его торец закрываем наконечником, которые продаются там же, где и сам кабель-канал.

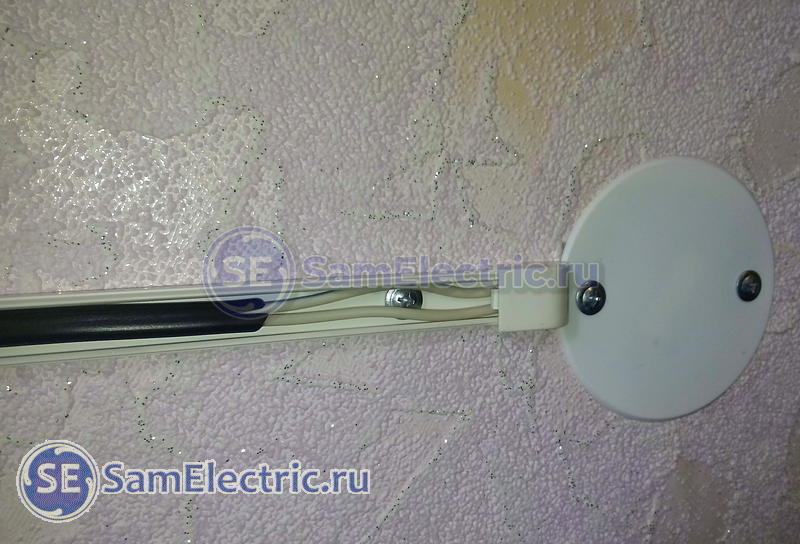

На торец кабель-канала одевается заглушка, на коробку - крышка.

На торец кабель-канала одевается заглушка, на распределительную коробку — крышка.

Стенка и коробка в месте стыка немного подрезаются, чтобы провод свободно вошёл в коробку, а заглушка легко оделась на кабель-канал.

Всё, одеваем крышку, и готово!

Готово - наружная розетка перенесена!

Готово — розетка перенесена! Слева виден столик, на котором стоит телевизор.

Круглая крышка, которой закрывается старая коробка — стандартная, и прикручена саморезами с пресс-шайбой длиной около 45 мм в дно коробки.

Мое мнение по поводу установки розеток ещё изложено, в частности, здесь:

Если у вас есть свое мнение про перенос и установку розеток, прошу поделиться своим опытом в комментариях!
