Устройство и схема электрического проточного водонагревателя

Проточный водонагреватель Termex System

Проточный водонагреватель Termex System

Прежде всего, рассмотрим устройство проточного водонагревателя.

Всё очень просто — вода, проходя через нагревательный элемент, нагревается, её температура зависит от мощности нагревательного элемента (ТЭНа) и от скорости потока воды. Это — основной принцип работы проточного водонагревателя.

Очевидно, что чем больше мощность нагревателей и меньше скорость течения воды, тем сильнее она нагреется.

Основной минус его — это, пожалуй, самое неэкономное устройство в доме. Газовые водонагреватели гораздо экономичнее.

Но, как обычно, сначала немного теории. А что касается того, как установить и отремонтировать водонагреватель — у меня есть статья Установка и ремонт проточных водонагревателей.

Отличие проточных водонагревателей от накопительных

Отличие видно сразу, из названия — вода протекает или накапливается. Плюсы и минусы (или отличия) этих двух типов водонагревателей перечислены ниже.

Характеристики электрических водонагревателей

  1. Размеры и масса нагревателя. У проточного размеры гораздо меньше, его можно вообще спрятать под раковиной или например в шкафчике рядом, вес его около 1 кг. Накопительный представляет собой большой бак емкостью около 200 литров, соответственно и вес его в «заряженном» состоянии — более 200 кг. Накопительные водонагреватели емкостью более 200 литров устанавливаются, как правило, в напольном варианте.
  2. Потребляемая мощность. Этот параметр очень важен с точки зрения электрики, далее в статье ему будет уделено большое внимание. У проточного нагревателя она очень большая, и может быть сравнима с мощностью, которую потребляет вся квартира — 7 кВт и выше. Накопительный нагреватель потребляет электроэнергии меньше — 1,5…3 кВт
  3. Скорость нагрева воды. Главный плюс проточного водонагревателя — скорость работы. Открыл краник — и уже через пару секунд «тёпленькая пошла». Накопительный же греет сразу весь объем, и для нагрева воды до нормальной температуры может понадобиться до часа времени.
  4. Цена. Тут разница ощутима, для проточных цена составляет 1500-2000 руб., цена накопительных — в 2-3 раза выше. «Нормальный» накопительный водонагреватель начинается с цены 6000, но опять же, всё сильно зависит от желаемых параметров.
  5. Проточные я бы ещё разделил на 2 группы по конструкции. Есть такие, у которых есть просто выход под полдюймовую трубу (шланг), и дальше его можно подключать куда хочешь. А есть такие, у которых в конструкции предусмотрен кран или шланг с душем.

Какой водонагреватель выбрать — накопительный или проточный?

Если к вопросу нагрева воды вы решили подойти основательно, то лучше пойти на затраты и выбрать накопительный водонагреватель.

Запланировали через час покупаться и помыть посуду — включили его, помылись-побрились, и выключили. И вода ещё долго (несколько часов) будет остывать, её можно использовать, не расходуя электричество.

Если же нужна горячая вода здесь и сейчас, или ограничены в средствах, или некуда ставить этот огромный бак — то конечно, лучше выбрать компактный, проточный водонагреватель. Но тут надо особо подойти к электропитанию, о чём будет сказано ниже.

Схема и устройство проточного водонагревателя

Электрическая принципиальная схема проточного водонагревателя Termex System приведена ниже. Схема взята из инструкции, которую можно будет скачать в конце статьи.

электросхема проточного водонагревателя термекс

Схема проточного водонагревателя Termex System

Итак, что «под капотом» у этого водонагревателя и как работает его электросхема?

  • М — датчик протока, который замыкает свои контакты, если только есть достаточный поток воды. То есть, если вода течет слабо либо её совсем нет, он не включится, и схема работать не будет.
  • Р — реле управления мощностью, включается от датчика протока М. Это реле своими контактами включает питание ТЭНов.
  • Т1 — температурный датчик, Т2 — температурный датчик с механическим включением, служат для предотвращения перегрева нагревательных элементов. Если эти датчики сработали, ТЭНы уже не включатся. В случае срабатывание датчика Т2 его можно после остывания включить вручную.
  • ТЭН1, ТЭН2 — электронагревательные элементы, в данном приборе включаются одновременно.
  • Н — неоновый индикатор, на передней панели.
  • L — Фаза, Line
  • N — Ноль, Neutral
  • Е — Земля, Earth

Устройство реального проточного нагревателя воды рассмотрим на фотографии:

Устройство проточного водонагревателя термекс

Проточный водонагреватель Termex System — устройство и принцип действия

Как видим, датчик перегрева — один (Т1, у него один контакт, через который питаются оба ТЭНа). Производитель в инструкции предупреждает, что может менять схему и конструкцию на своё усмотрение.

На фото не видно, как отдельно питаются два ТЭНа.

устройство проточного электрического водонагревателя

Проточный водонагреватель Termex System — устройство поближе

Тут стрелкой показана пимпочка (Сброс), на которую надо нажать, если сработал датчик перегрева .

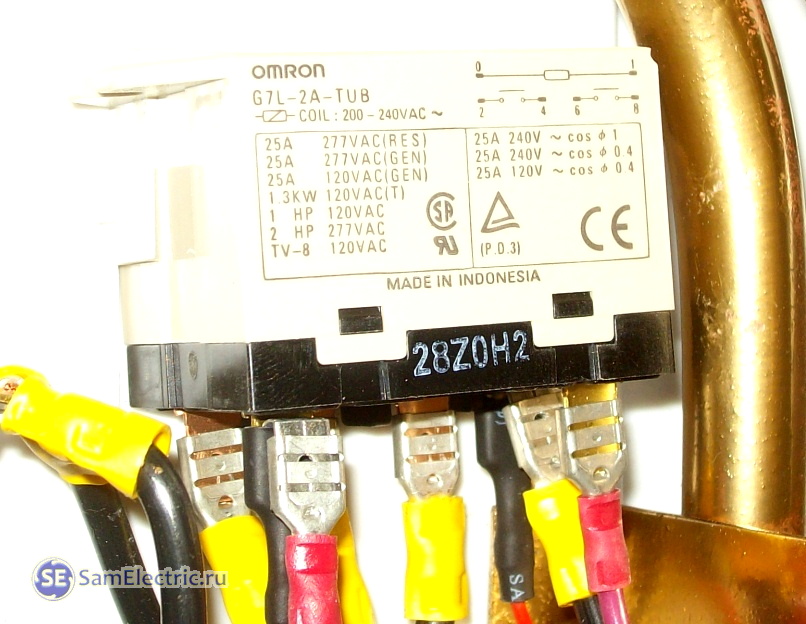

А вот фото, на котором видны параметры реле:

Электросхема проточного водонагревателя. реле, включающее ТЭНы

Реле, включающее ТЭНы



Устройство и схема водонагревателя Thermex Stream

Термекс Стрим устроен попроще, вот фото его внутренностей:

 Termex Stream внутреннее устройство

Termex Stream внутреннее устройство

В Стриме схема упрощена — нет реле. Датчик наличия потока воды (датчик протока, датчик давления) как обычно предохраняет от сухого хода, термореле — от перегрева.

Вот схема водонагревателя из инструкции:

Схема проточного водонагревателя Termex 500 700 Stream

Схема проточного водонагревателя Termex 500 700 Stream

Инструкции к проточным водонагревателям

Ниже привожу инструкции к нагревателям, о которых идет речь в статье. Перед началом использования их надо внимательно прочитать. Особенно разделы, где написано как включать-выключать воду и электропитание.

THERMEX_System_manual / Проточный электрический водонагреватель THERMEX System. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 4.66 MB, скачан:1859 раз./

THERMEX_Stream_manual / Проточный электрический водонагреватель THERMEX Stream. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 6.58 MB, скачан:1615 раз./

THERMEX_Combi_manual / Проточный электрический водонагреватель THERMEX Combi. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 6.89 MB, скачан:714 раз./

На этом всё, вопросы по устройству и схеме проточных водонагревателей прошу задавать в комментарии!

Рекомендую почитать ещё:

Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->


Услуги блога СамЭлектрик.ру. >>> ПЕРЕЙТИ И УЗНАТЬ ПОДРОБНОСТИ >>>

Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

39 комментариев
на “Устройство и схема электрического проточного водонагревателя”

  • МИХАИЛNo Gravatar:

    Добрый день! Где купить дешёвое реле протока?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Я бы пошёл в магазин радиодеталей. А лучше найти по объявлению «ремонт и установка электрических водонагревателей» человека, который знает, что такое реле протока. И он точно, подскажет, где у Вас в городе можно купить.

      Проточный водонагреватель может работать и без этого реле, но под личную ответственность. Если вода вдруг закончится — погорят ТЭНы.

      Ответить
  • СергейNo Gravatar:

    Здравствуйте .У меня термекс стрим с двумя переключателями .Проблема возникла с первым переключателем он не работает,а второй работает ,с тенами , и проводкой наверное все в порядке.Помогите советом!!!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Проверяйте выключатель, они часто горят и не контачат.

      Ответить
  • СергейNo Gravatar:

    Спасибо проверю !!!

    Ответить
  • АлексейNo Gravatar:

    Здравствуйте . ТЭН в стриме какой конструкции ? Открытая спираль или обычный ТЭН ?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Точно сказать не могу, но точно не открытая спираль, иначе будет электрический контакт с водой.

      Ответить
  • СергейNo Gravatar:

    Здравствуйте я проверил и это оказалось сгорел микропереключатель с лапкой d48x cherry.смотрел по сайтам в наличии нет только по пред.заказу сроки от 3-5 недель.
    Скажите вы знаете где они есть в наличие?и какой ампераж надо брать что-бы не горел?Спасибо!!!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Так понимаю, этот микропереключатель в составе датчика наличия тока воды?
      Он стандартный, его можно купить в магазине радиодеталей или автоматики (например, запчасти к котлам).
      По току выбирать не приходится, какой будет, чем больше конечно, тем лучше.

      Его можно открыть (например, тонким ножом) вдоль, и почистить контакты.

      Ответить
  • игорьNo Gravatar:

    Странно, почему вы советуете накопительный. Проточный греет воду и более энергии не тратит, а накопительный остывает и должен поддерживать температуру ожидая вас.

    У меня самого накопительный и все эти радости с чисткой бака, заменой анодов, риском затопить соседей в случае протечки бака, толкают на избавление от него в пользу простого и как мне кажется эффективного проточного. Да, кушает 7квт, но он и работает 15 мин вместо полутора часов. Что скажете, есть ли осечки в моих суждениях?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Всё правильно, везде есть плюсы и минусы
      Если хорошая проводка и легко тянет киловатты, то проточный лучше. Да и проще в установке, и дешевле.

      Ответить
  • ДмитрийNo Gravatar:

    Подскажите пожалуйста, такая проблема. Установил новый нагреватель(проточный) , при открытии воды индикатор загораеться , слышен щелчок реле и тут же тухнет. При открытии крана на полную из нагревателя слышится гул. Помогите советом что с этим делать?

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Неисправность контактов в нагревателе, скорее всего. Разберите, просмотрите и продергайте всё.

    Ответить
  • ЛеонидNo Gravatar:

    Леонид: Проточник МЕРКУРИЙ на 5 КВт (Незначительная наработка. Воду на зиму слил, но не продул. В итоге порвал мороз ТЭН. Хотел заменить сам, но где приобрести в С-Петербурге, не знаю (в ИНЕТЕ данных нет). Ремонт в сервисе соизмерим с новым водогреем, а мой и без того не старый. Что посоветуете? Спасибо!

    Ответить
  • ВмкторNo Gravatar:

    куплю термодатчик к водонагревателю ТЕРМАЛ

    Ответить
  • ДмитрийNo Gravatar:

    Добрый день.Проточник термекс 5квт,плавиться клемник и провод на нуле,заменил клемник,через 2 недели оплавился снова,но теперь еще и фазный?Контакты все были протянуты и провод 4мм.Что делать?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Тщательно зачистить провод. Применить другой тип клеммника, и на более мощный ток. Производители экономят.

      Ответить
      • ДмитрийNo Gravatar:

        Разве сварка/пайка — не выход?
        Да, лучше пусть эту работу сделает профессионал.

        Ответить
  • АнтонNo Gravatar:

    Здравствуйте. Подключил Термекс Стрим 700.
    Напор на выходе очень слабый, намного меньше, чем напор холодной воды на подаче. Подскажите, с чем это может быть связано?

    Ответить
    • ДмитрийNo Gravatar:

      «Напор на выходе очень слабый»

      — Значит — большое сопротивление (гидродинамическое).
      Возможно, что-то «левое» попало в трубу,
      лучше выполнить ревизию/ТО.

      Ответить
  • НатальяNo Gravatar:

    Как он включается?

    Ответить
  • МихаилNo Gravatar:

    Здравствуйте! У меня водонагреватель о котором идет речь выше! Термекс стрим. Установлен как положено! Пользовался и произошел щелчок,и перестал греть! В чем причина? Датчик нагрева который стоит с верху тена. Снял прозвонил, оказался рабочий! Провода не где не оплавлены! Все чистенько в нутри! Подскажите пожалуйста в чем еще может быть причина??? И как быть?)

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Проверьте датчик перегрева и потока.
      Проследите поступление напряжения на ТЭН.

      Ответить
  • АлексейNo Gravatar:

    Поставил Thermex System 1000 (потребляет 9,2кВт или как по инструкции 10кВт). В инструкции рекомендуют кабель 6 кв.мм. Сразу встав вопрос «Почему? Судя по мощности должен быть кабель 10 кв.мм». Подключил десяткой. Обратил внимание что внутри (после клеммной колодки) монтаж выполнен шестеркой. Десятка не греется, шестерка греется.
    Два раза помылся.
    Обратил внимание на появившееся подплавление корпуса сверху. Открыл.
    Клемма с винтом на медной трубке сверху справа хорошо почернела, пластиковая оболочка клеммы и примерно 5 мм изоляции на питающем проводе около винта расплавилось (провод от правой клеммы колодки — нейтраль). Как понимаю, таким пользоваться нельзя, хотя греет воду нормально. В чем проблема?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Прежде всего — проблема в клеммах.
      Старую нужно выкинуть, купить новые хорошие, провод подгоревший откусить и заново зачистить.
      Клеммы нужны хорошие, на ток от 40А, винтовые и Ваго тут не подойдут.
      Лучший вариант — клеммная колодка (черная), которые я например применял при подключении реле напряжения Барьер.

      Ответить
      • АлексейNo Gravatar:

        Так с клемником все нормально, не нормально с винтиком на медной трубке над клемником (на ваших фото над надписью «Датчик протока», туда подходит короткий отрезок провода от клемника поставленный производителем).
        Под клеммой в вопросе понимаю обжатый наконечник под винт на питающем проводе. Менять внутреннюю проводку от производителя на более толстую обжимая концы наконечниками как это сделано у производителя? Оно как-то получается неправильно.
        С питающим проводом до клемника проблем нет.

        Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Это клемма ТЭНа. Видимо, плохо был обжат наконечником провод.

          Если будете обжимать заново (а без этого не обойтись), то конечно лучше взять провод чуть толще.

          Ответить
        • АлексейNo Gravatar:

          Т.е. считаете достаточно будет взять кусочек многожилы, клеммы, обжать и поставить предварительно почистив, затянуть хорошо? И можно пользовать без проблем? После таких штук от производителя как-то даже боязно, пожара не наделать.
          Вторая клемма внизу нормальная, тот кусочек по идее тоже надо на более толстый менять.
          Или лучше посмотреть проточник другого производителя, поприличнее. Кого порекомендуете (возможно даже немного меньше мощности)?

          Ответить
        • ДмитрийNo Gravatar:

          Или соединять — надо пайкой или сваркой
          (чтобы минимизировать сопротивление в месте контакта).

          Ответить
        • АлексейNo Gravatar:

          Пайка, сварка — вещи хорошие, но не на заводском винтовом соединении.

          Ответить
  • ДмитрийNo Gravatar:

    Здравствуйте!!! Помогите разобраться.термех работал нормально.щас даже при выключенным состояние греет,трубы горячие постоянно.это может быть из за плохой воды? Или что с ним? Так как он установлен на даче а там вода не совсем чистая.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Температуру на минимум, а он продолжает греть?
      Или неисправен датчик, или реле.
      Вода идет горячая — значит, тэны работают нормально.

      Ответить
  • АлексейNo Gravatar:

    Здравствуйте!У меня нагреватель THERMEX_System.Сгорело силовое реле,можно ли заменить его на пускатель(или контактор)Поставил исправное реле — на управляющих контактах не пропадает напряжение при выключении воды…Что делать?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Можно заменить на любое, лишь бы подходили габариты, напряжение катушки, и ток контактов.

      Хотя, не всегда. Нужно учесть, что через катушку этого реле питается реле протока.

      Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Если не выключается реле, вероятно реле протока находится не в режиме, или неисправно.
      Реле поставили точно такое?

      Ответить
  • ЮрийNo Gravatar:

    Здравствуйте, проточный термекс на 5Квт работал 3 года ( в периоды опрессовки) и вот в этот раз замолчал. Не срабатывает на проток. Проверил магнитом так как там видимо геркон, на магнит отлично включактся. Что может быть. Там поплавок с магнитом внутри? Как можно это починить?

    Ответить
  • МаксимNo Gravatar:

    Здраствуйте у меня проточный водонагреватель сименс на 18 квт, подскажите пожалуйсто бежит только еле тёплая вода,что может быть сним??

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Либо сильно большой поток, либо слабый нагрев.
      По нагреву — сначала надо замерять напряжение.

      Ответить
