Установка бра в ванной

Эта статья — фоторепортаж о том, как установить настенный светильник (бра) в ванной.

В чём особенность установки бра в санузле (в ванной, туалете) —   там стены покрыты плиткой, и крепление и подключение светильника в данном случае имеет свои тонкости. О них и будет рассказано в этой статье.

Бра — это настенный светильник, как правило, исполненный в каком-то художественном стиле. В отличие от обычного светильника, у него немного другая конструкция — есть основание, которое крепится к стене, ножка, и собственно плафон с лампочкой. Но суть та же, поэтому буду в статье называть «объект» и так, и эдак. Например, бра может выглядеть так:

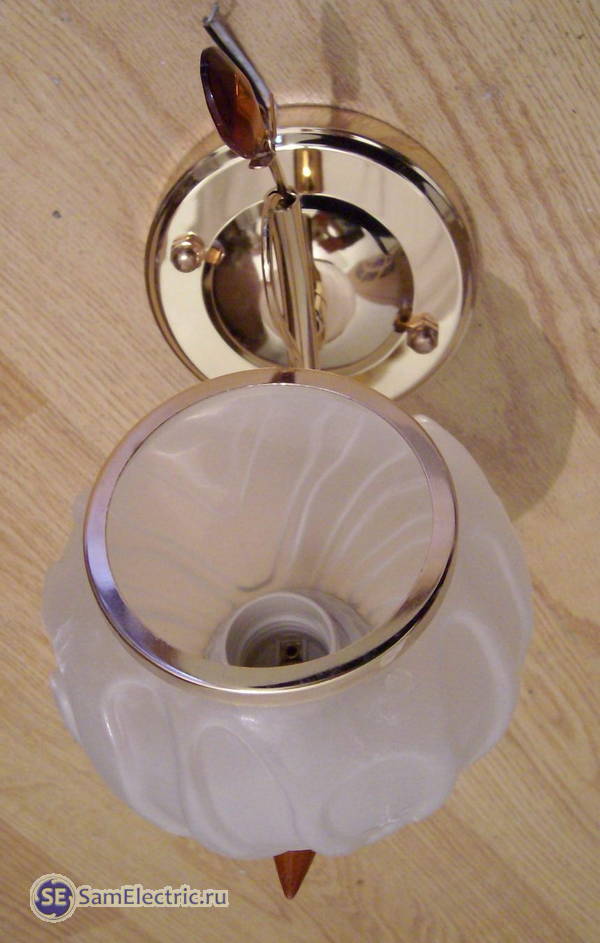

Вариант конструкции бра

Вариант конструкции бра (настенного светильника)

Другой ракурс:

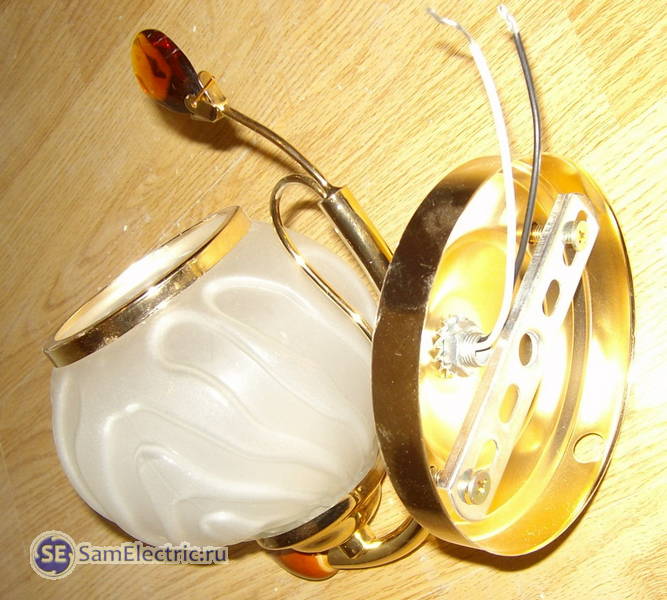

Конструкция настенного светильника (бра)

Конструкция настенного светильника (бра)

Подготовка к установке светильника

В данном случае место под установку светильника было выбрано изначально. Провод проложен по кирпичной стене, затем сверху положена керамическая плитка. Выключатель для бра расположен в коридоре из соображений удобства и безопасности.

Необходимо учесть, что потом в этом месте стена будет сверлиться, чтобы закрепить светильник. Поэтому  при прокладке питающего кабеля замечаем, где он закреплен, чтобы при монтаже бра его не повредить.

После того, как плитка в ванной уложена, место установки настенного светильника должно выглядеть таким образом:

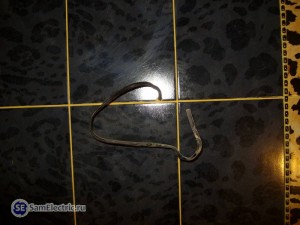

Кабель ВВГ для подключения настенного бра

Кабель ВВГ для подключения настенного бра

Прорезь в плитке,  из которой выходит кабель, может быть и больше, чем показана на фото. Всё равно потом это место будет прикрыто корпусом светильника.

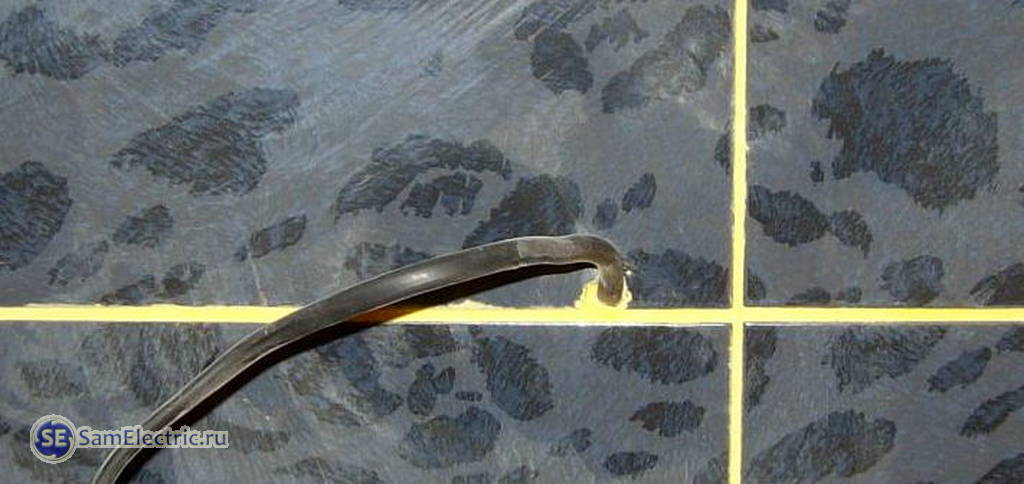

Вывод кабеля под подключение бра

Вывод кабеля под подключение бра

Но о чём настоятельно следует попросить плиточника — ни в коем случае нельзя сдвигать  кабель с проложенного пути. Если кабель проложен вертикально, место выхода из плитки может сдвигаться только немного вверх или вниз. Если кабель идёт горизонтально, возможен сдвиг точки выхода влево-вправо.

Иначе возможны очень неприятные последствия, вплоть до снятия плитки или прокладки кабель-канала.

Подготовка отверстия для крепления светильника.

Здесь самый тонкий момент — сверление плитки. Тут две главные вещи.

  1. не повредить кабель питания светильника или какой-либо другой кабель, проходящий в месте сверления
  2. не повредить плитку

О предосторожности против повреждения кабеля писалось выше, поэтому особое внимание уделим механическому монтажу.

Сверление проходит в 2 этапа — сверление плитки и сверление стены. В идеале для плитки нужно использовать специальное сверло по керамике, для стены — бур по кирпичу/бетону. Я обычно использую бур на 6, вставленный в перфоратор, для обоих этих этапов. Конечно, бур для этой цели не должен быть тупым.

На первом этапе включаю перфоратор на режим без удара. На небольших оборотах и малом усилии, не торопясь, начинаю сверлить.

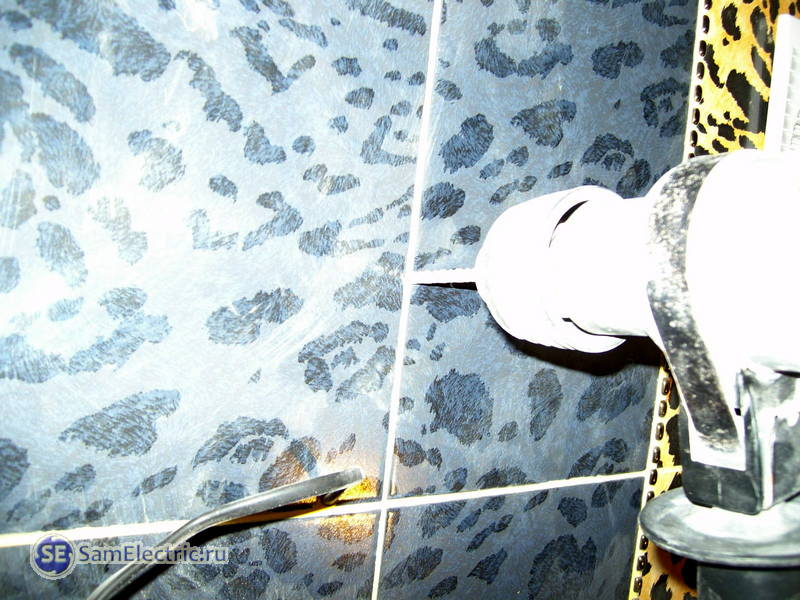

Начинаем сверлить стену

Начинаем сверлить стену

Отверстие лучше сразу расширять плавными круговыми движениями перфоратора. Когда плитка пройдена, можно включить ударный режим, и сверлить кирпич. Делать это надо также осторожно, чтобы не повредить края плитки.

Для установки бра массой до одного кг достаточно одного (или двух, в зависимости от конструкции) дюбелей диаметром 6 мм длины не менее 40 мм.

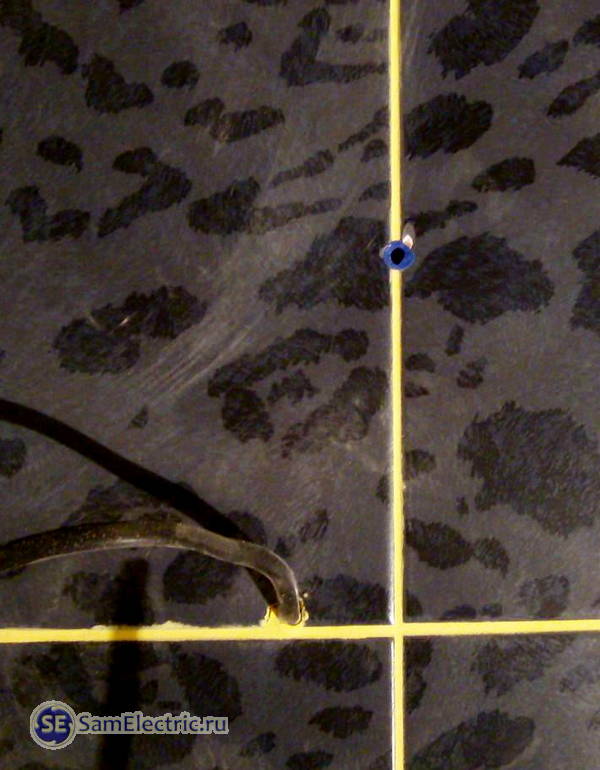

Дюбель в стене для монтажа бра

Дюбель в стене для монтажа бра

На фото показан установленный дюбель. Рекомендую дюбель «Чапай», всегда пользуюсь такими, прекрасно держатся, никогда не подводили.

Если по каким-то причинам дюбель плохо держится (некачественная стена, отверстие попало в полость или между кирпичами) — надо это обязательно устранить. Взять более длинный дюбель (если возможно, исходя из толщины стены) и вкрутить в щели между краями дюбеля и стеной тонкие саморезы диаметром 3 мм и длиной 20-25 мм, о которых я писал в статье про надежный монтаж розетки. В крайнем случае — пересверлить рядом.

 Монтаж бра на стену

Как правило, сейчас все светильники — и настенные, и потолочные — имеют специальный кронштейн, который крепится к поверхности в первую очередь. Об этом подробно писалось на СамЭлектрике в статье про установку и подключение люстры.

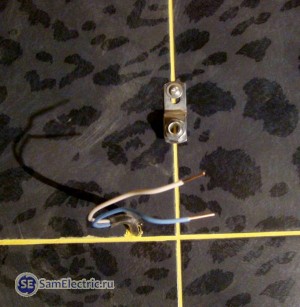

Подготавливаем провода для подключения, крепим кронштейн

Подготавливаем провода для подключения, крепим кронштейн

Провода зачищаем, готовим к электрическому подключению. Кронштейн крепко прикручиваем, чтобы потом не было стыдно.

Подготавливаем технологический отрезок жесткого кабеля для временного крепления бра к стене, который нужен для удобного монтажа любого светильника или люстры. Об этом писалось на СамЭлектрике в той же статье про монтаж люстры.

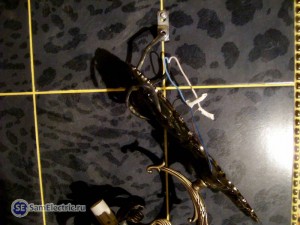

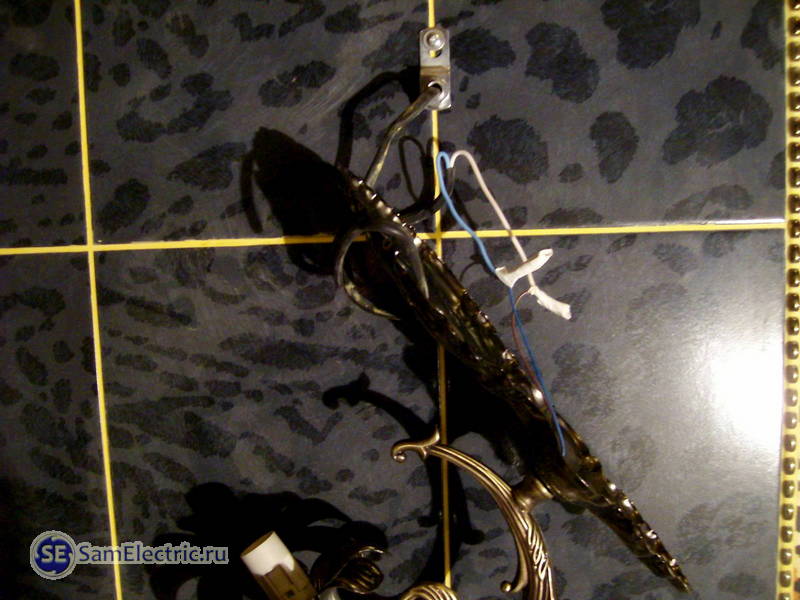

Подсоединяем провода, используем технологический крепёж

Подсоединяем провода, используем технологический крепёж

Без такого куска провода будет такая картина, провода можно повредить.

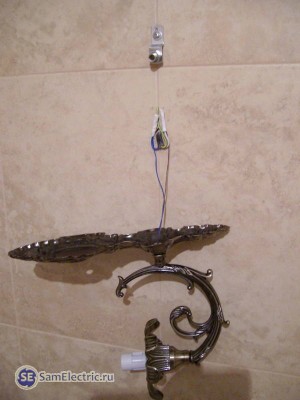

Бра висит на питающих проводах

Бра висит на питающих проводах

Электрическое подключение бра имеет особенность. Дело в том, что монтаж электропроводки обычно выполняется жестким одножильным проводом типа ВВГ. А в светильниках и люстрах используется всегда только мягкий гибкий многожильный провод.

На фото выше показано подключение методом скрутки. Я уверен в таком подключении, у меня свой способ. Однако, я его не рекомендую. А рекомендую я клеммы типа Wago, которые лучше всего подходят для соединения жесткого и многожильного проводов. Об этом также сказано в статье про монтаж точечных светильников.

Вот, что в итоге должно получиться:

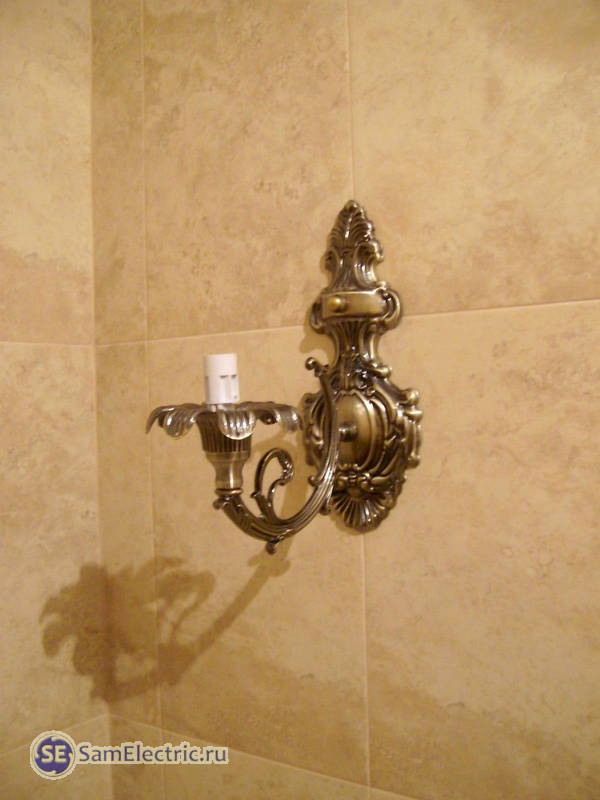

Настенный бра установлен на плитку в ванной

Настенный бра установлен на плитку в ванной

Вот вроде всё, чем хотел поделиться. Если есть вопросы или дополнения — пишите в комментарии. Кстати, для комментирования достаточно указать только имя или псевдо-имя.

Для подсветки зданий внутри и снаружи сейчас очень часто используются светодиодные прожекторы с датчиком движения, о чем я уже писал на СамЭлектрике. Светодиодная подсветка и освещение зданий имеет большое преимущество перед другими источниками света.


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (7) на “Установка бра в ванной”

  • АнатолийNo Gravatar:

    Считаю установку бра в ванной не соответсвием нормам так как бра не имеет достаточной степени защиты от проникновения влаги. В ванных должны использоваться влагозащищенные светильники со степенью защиты не менее ІР44.

    Одно уточнение по соединению гибкого и жесткого кабелей. Жилы гибкого провода должны быть опресованы наконечниками или пропаяны иначе запихнуть его в клемник ВАГО будет проблематично. Но если использовать ВАГО с рычагами, то проблем нет, но все равно нужно пропаять или опресовать.

    Ну и кабель у вас двужильный, а нужно бы трёхжильный даже если проводка квартиры не имеет РЕ.

    Ответить
  • SamElectricNo Gravatar:

    Анатолий, спасибо за дельный подробный комментарий. Вы во многом правы. Отвечаю по порядку.
    Да, действительно, степень защиты от поражения электрическим током у бра очень мала, как и у всех открытых светильников. В данном примере я показал, как я устанавливал бра, когда он был уже куплен хозяйкой под готический стиль, и о безопасности она конечно не думала. Я со своей стороны, сделал всё необходимое — для выключения размыкается фаза, высота — почти 2 метра, На санузел установлен УЗО. Проведена инструкция на случай замены лампочки. С готикой не поспоришь, особенно если за неё платят :)
    Ваги конечно, имел ввиду многоразовые , с рычагами. Только ими и стараюсь делать такие соединения, в статье даны ссылки на примеры. Пропайка, опрессовка — считаю в данном случае лишним, да и токи не более 1 А.
    Да, все корпуса металлических приборов должны быть заземлены, тем более что во всех светильниках есть соответствующая клемма или провод. В данном случае это не соблюл, читатели, учитесь, как не надо делать!)
    Анатолий говорит, как надо по закону, а я «по понятиям», т.е в реальной действительности.

    Ответить
  • АнатолийNo Gravatar:

    Да уж, действительно в наших реалиях «по закону» часто не получаеться сделать. Но нужно максимально к этому стремиться.
    С уважением.

    Ответить
  • ГеннадийNo Gravatar:

    Конечно бра в ванной — вне закона,поскольку не обеспечивает защиты. Но клиент платит, а нам приходится делать его прихоти. Недавно поругался с одним, он хотел — как проще и дешевле а я обьяснял как НАДО.

    Ответить
  • Apex-ledNo Gravatar:

    На счет влагозащищенности, абсолютно согласен с комментарием Анатолия.

    Ответить
  • АлександрNo Gravatar:

    Думаю в целях электробезопасности проще поставить в ванной 12-вольтное освещение из светодиодной ленты или светодиодное «бра».
    ИБП-шку смонтировать где-то в коридоре или в другом «потайном» месте (не в пространстве ванной комнаты). Да, дороже, но зато надёжней.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Да, как на писано на любимой футболке нашего главного механика, «Безопасность превыше всего!»

      Монтировать светильник на стене на уровне лица в сыром помещении на напряжение 220В — очень плохая идея.

      Ответить
