Установка и подключение люстры

Монтаж люстры на потолок

Монтаж люстры на потолок

Сегодня будет фоторепортаж о том, как подключить люстру в домашних условиях. Статья рассчитана прежде всего на тех, кто самостоятельно делает это в первый раз. Воспользовавшись моими советами, вы сэкономите несколько сотен рублей и получите благодарность и уважение членов семейства.

Если же хотите посмотреть, как работают профессионалы — вызовите меня :).

Я уже писал на эту тему статью, как подключить подвесную люстру на подвесной потолок. Принципиальное отличие этой статьи — тут люстра крепится не на крюк, а на специальный кронштейн.

Итак, в данном случае было необходимо установить в кухне люстру на потолок вместо старой, вышедшей из моды. Ну а поскольку сейчас «в моде» всё китайское, то и люстра такая же. Люстра эта, установленная и подключенная,  (забегая вперед и рекламируя цель статьи) показана на фото в начале статьи.

Как крепятся люстры и светильники

Сейчас все люстры и светильники крепятся такими известными мне способами.

  1. Крепление люстры на крюк, который крепится к потолку. Эти люстры будут подвесными, поскольку висят.
  2. Через специальный кронштейн. Сперва крепится к потолку кронштейн, потом люстра подключается электрически, потом к кронштейну крепится сама люстра.
  3. Через пластиковые держатели-защелки. Так крепятся легкие светильники с одной лампой дневного света.
  4.  Непосредственного крепления. Через отверстие в светильнике, саморезом или специальным болтом к поверхности.

Старая люстра со снятым колпаком выглядела следующим образом:

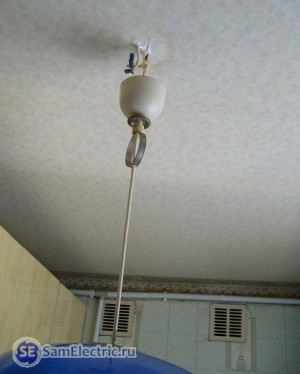

Старая люстра на потолке

Старая люстра на потолке. Легко догадаться, что это кухня.

Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой  - скрутка жесткий алюминий + многожильная медь. Электрики обычно при этом негодуют, но факт остается фактом — такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.

Хотя, как повезет — я писал недавно, как мне попило кровь соединение меди и алюминия под плиткой.

Снимаем люстру, вот что остается:

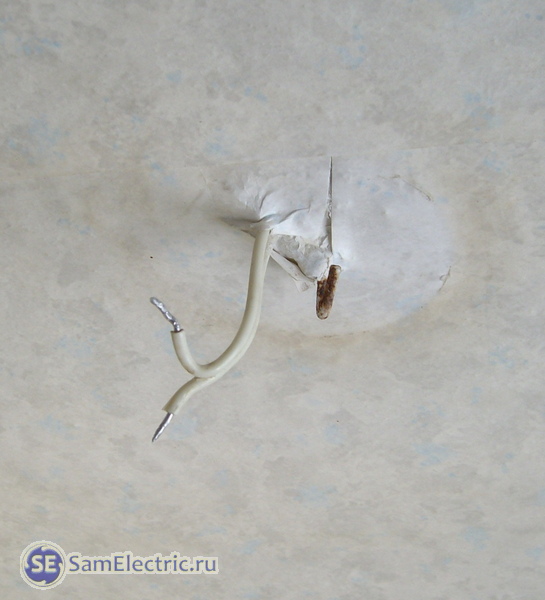

Провод для подключения люстры

Провод и крючок для монтажа люстры

Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и через диммер, хотя для кухни это не актуально.

Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.

Сборка и монтаж новой люстры

Люстра, которую мы хотим повесить:

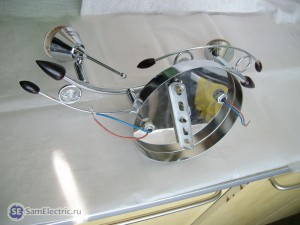

Китайская люстра на потолок

Китайская люстра на потолок. Дизайн нам не важен, главное — крепление.

Это вид сзади, точнее сверху. Важная часть — кронштейн, который будем крепить к потолку в первую очередь.

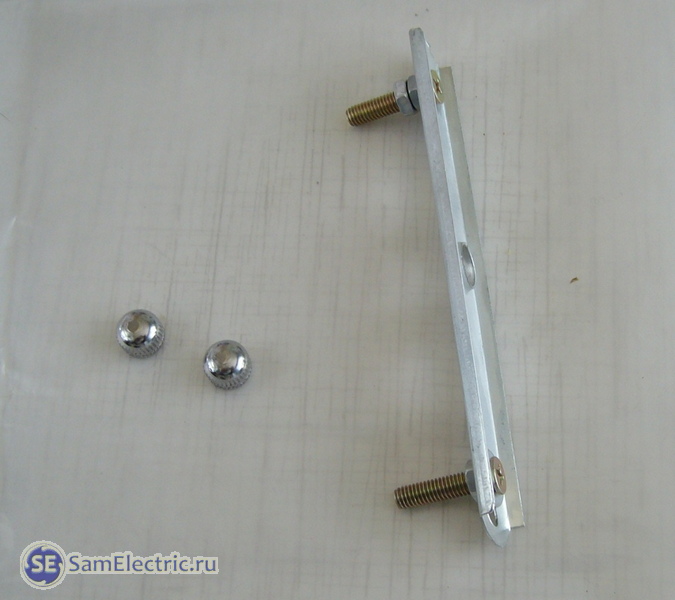

Кронштейн для крепления люстры

Кронштейн и декоративные гайки для крепления люстры

Важно — чтобы потом не мучиться долго на высоте, перед установкой кронштейна для крепления люстры болты тщательно затягиваем, выверяем по длине (для этого используются гайки и шайбы) и по расстоянию между ними. Учесть надо то, что потолок может быть кривым, а длина закручивания декоративных гаек ограничена.

Теперь подошла самая брутальная часть проекта — надо проделать два отверстия в потолочной плите, для этого используем сперва карандаш, затем перфоратор. Дюбеля, саморезы — и кронштейн установлен.

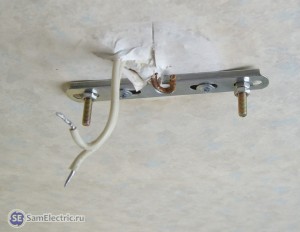

Монтаж кронштейна

Крепление кронштейна люстры к потолку

Старый крючок загибаем, или обламываем. На фото видно, что потолок в этом месте кривой, поэтому если бы я тянул саморезы посильнее, крепежные болты бы раздвинулись, и я бы потом не смог посадить на них люстру.

Вроде бы очевидные вещи, но лучше о них сказать сейчас,  чем вы будете потом отсоединять на высоте тяжелую люстру, спускать её на землю, откручивать кронштейн и корректировать расстояние между болтами.

Подключение люстры к двум проводам

Два провода — значит, выключатель для люстры одноклавишный.

Однако, при прокладке новой электропроводки очень рекомендую в любом случае использовать кабель с тремя жилами. На это две причины. 1) Возможно, в будущем возникнет желание использовать люстру с двумя группами, т.е включать её двумя клавишами. С двумя проводами это сделать невозможно. 2) Провода могут обломаться по разным причинам. И резервный провод будет очень кстати.

На следующем фото показано, как подключить выводы люстры. Это в случае «жесткий алюминий+мягкая многожильная медь» лучше всего делать через клемники Wago. Схема подключения люстры проста — подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.

как подключить люстру

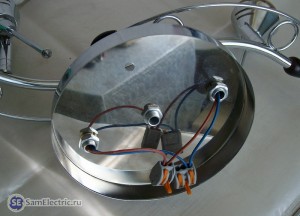

Подготовка люстры перед подключением

Могут быть две или три группы освещения. В данном случае можно было бы две лампочки в этой люстре включать отдельно. Для этого нужен двухклавишный выключатель и трехпроводная линия к люстре. Сейчас  при монтаже новой проводки так делается везде. Раньше делалось только в больших помещениях.

 Подключаем люстру на потолке.

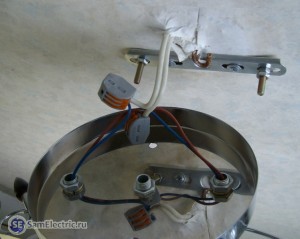

Подключение люстры

Подключение люстры на потолке

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа. Один конец провода цепляют за кронштейн, другой — за люстру. Люстра висит на временном технологическом креплении, а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен — там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.

Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.

На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.

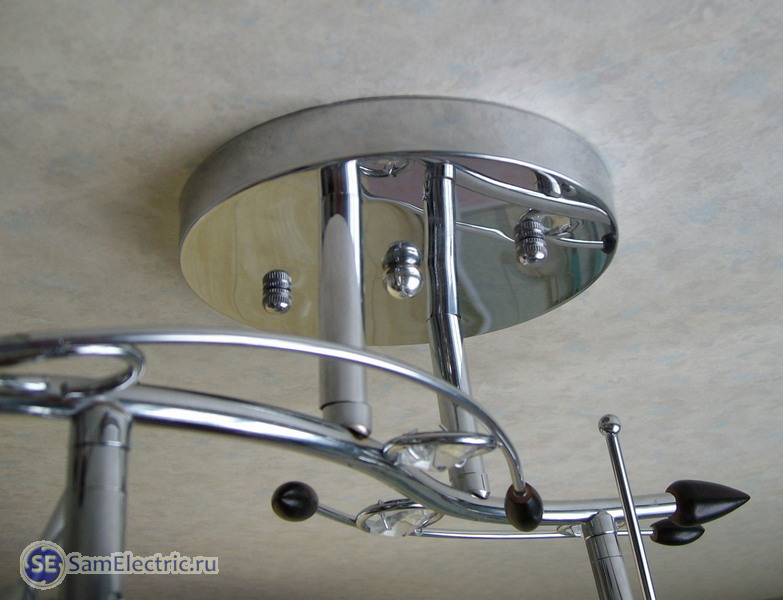

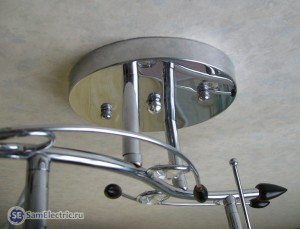

Люстра установлена

Люстра установлена

Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.

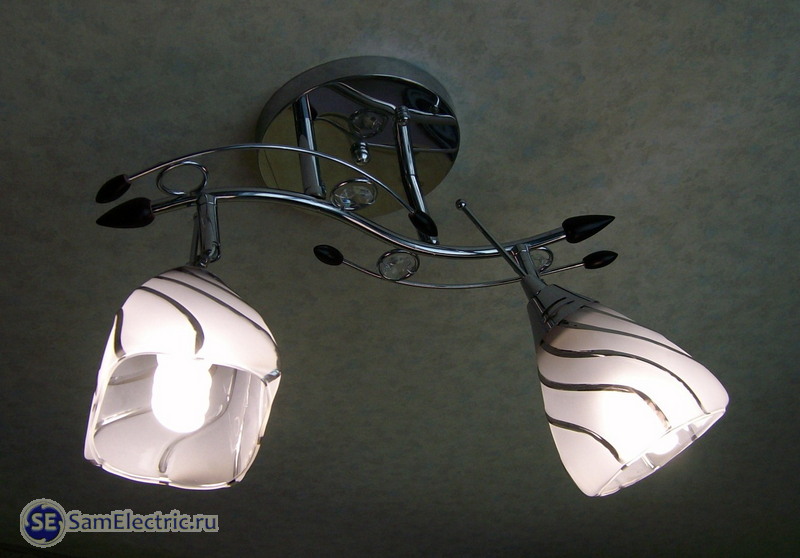

Монтаж люстры на потолок

Монтаж люстры на потолок

Да будет свет!

 Как подключить люстру к двухклавишному выключателю

Ко мне обращаются с таким вопросом, поэтому расскажу, как подключить люстру к выключателю с 2 клавишами.

В данном случае из потолка должно торчать три провода, а не 2, как в случае выше. При этом выключатель обязательно должен быть с 2 клавишами, и к нему подходит тоже 3 провода. Входной провод — фаза, два других — «выходы» выключателя на питание двух групп люстры.

Например, если вы хотите подключить люстру на 5 лампами к выключателю на 2 клавиши, то после одной клавиши выключателя идёт провод на первые 2 лампы, после другой — на остальные три.

При этом ноль подключен ко всем лампам люстры постоянно.

Итого, три провода, к которым подключаем люстру с 5 лампами: ноль, фаза 1 (после 1-й клавиши), фаза 2 (после 2-й клавиши).

Удачи, и проверяйте провода на наличие фазы!

Если по установке люстры что-то не понятно или есть что добавить — спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше - подписывайтесь на получение новых статей.


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (24) на “Установка и подключение люстры”

  • АнастасияNo Gravatar:

    А возможно сделать в такой люстре чтоб лампочки включались отдельно?

    Ответить
    • SamElectricNo Gravatar:

      Да, но для этого должны быть приспособлены провода и выключатель.
      К люстре должно приходить три провода, один ноль и две раздельные фазы.
      К выключателю тоже три провода, выключатель двухклавишный.
      В том случае, что описан в моей статье, раздельно включение лампочек сделать проблематично — надо прокладывать новую проводку, менять подключения в коробке.

      Ответить
      • BookvarNo Gravatar:

        Не обязательно. Есть другой способ. Ставите два силовых радиоуправляемых блока и один управляющий пульт-выключатель на два канала. Пример, продукция компании Ноотехника из Беларуси, серия noolite.

        Ответить
  • ВикторNo Gravatar:

    Решил сам поставить люстру у себя в зале. А вобще сколько стоит такая услуга.

    Ответить
  • SamElectricNo Gravatar:

    Такую люстру установить как в статье — не менее 400 руб.
    Цена установки зависит от сложности, тяжести и стоимости люстры от количества лампочек и дополнительной коммутации и может доходить до 2000 руб.

    Ответить
  • Борис ПетровичNo Gravatar:

    При подключении диммера как отдельно включать лампочки в люстре?

    Ответить
    • SamElectricNo Gravatar:

      Наверное у Вас в люстре были две группы ламп, которые включались разными клавишами в двухклавишном выключателе?
      Тогда ничего не остается, придется объединить обе группы в одну, т.е. все лампочки сразу питать через диммер.
      Чтобы раздельно включать лампочки в люстре по группам — или два диммера, или диммер+клавиша, в этих случаях придется дополнительно делать рядом установочную коробку.

      Ответить
  • Андрей К.No Gravatar:

    Не понятно все таки, как влияет подключение фазы?

    Ответить
    • SamElectricNo Gravatar:

      Что касается фазы при подключении люстры.
      1. Фаза должна размыкаться выключателем. Как определить фазу и ноль? Для этого используется отвертка-индикатор.
      По теме — Что может быть, если использовать энергосберегающие лампы и рвать ноль, а не фазу и варианты включения выключателя. Если фаза всё-таки остается на люстре при выключенном выключателе, это может привести к удару током при обслуживании люстры (протирка пыли, замена лампочки, и т.п.). Чтобы уменьшить риск (или когда менять местами ноль и фазу нет возможности), пункт 2:
      2. Фаза должна подаваться на внутренний контакт патрона. То есть, доступ к деталям патрона под напряжением должен быть максимально затруднен. Так меньше вероятность электрического удара.

      Ответить
  • ЛексNo Gravatar:

    1. Промежуточный временный провод за какой кронштейн крепить, за тот который загнут или тот, который мы прикрутили?

    Ответить
  • SamElectricNo Gravatar:

    Удобнее технологический провод крепить к новому кронштейну. Если к старому крючку, будет цепляться и мешать при монтаже и подключении питающих проводов.

    Ответить
  • АлександерNo Gravatar:

    Чтобы прикрепить технологический провод к новому кронштейну, надо временно прекрутить концевые гайки и намотать на резьбовую часть провод?

    Ответить
    • SamElectricNo Gravatar:

      Это не обязательно и зависит от конструкции кронштейна люстры. Главное — закрепить так, чтобы люстра не упала, пока будете подключать провода.

      Ответить
  • АлександерNo Gravatar:

    Какой длинны и диаметра должны быть анкера (дюпели), чтобы люстра надежно держалась и не засверлиться этажом выше при этом? Какой набор анкеров под это дело желательно прикупить электромонтеру про запас?

    Ответить
    • SamElectricNo Gravatar:

      Я использую в 95% случаев пластиковый дюбель типа «Чапай» диаметром 6мм и длиной 35 или 45 мм. Этого вполне хватает, а прочность всегда нужно проверять, нагружая место крепления.
      Дюбеля на 8 или 10 — когда ненадежная стена и тяжелая нагрузка.

      Ответить
  • АлександерNo Gravatar:

    Благодарю за ответ. А прочность при 2 дюбелях с планкой Вы провереяте каким образом? У Вас какое то специальное преспособление есть, чтобы закреплять на них веревку на которой повисать для проверки прочности (где то у Вас вроде об этом было написано)?

    Ответить
  • SamElectricNo Gravatar:

    Да, было написано в статье про установку люстры в натяжной потолок.
    Дело в том, что когда я вставляю дюбель и вкручиваю саморез, я уже по опыту ощущаю, насколько прочно это всё держится.
    Проверить можно, и нужно, потянув за кронштейн руками и покачав его. Потом то же проделать с установленной люстрой.
    Важную тему подняли, Александер. Упавшая люстра — непростительный прокол, также как при надежном монтаже розеток.

    Ответить
  • ВладимирNo Gravatar:

    Заменил старую люстру на новую с пультом. И вот теперь не знаю, оставлять включатель в положении включено постоянно и управлять её только с пульта или же клацать выключателем? Если оставить люстру в постоянном включении, т.е выключатель постоянно включен она не перегорит? А если пользоваться только выключателем, так это же кучу раз надо клацать, чтобы включить нужный режим+ от этого же также наверное быстрее люстра выйдет из строя?
    Какой-то замкнутый круг! Подскажите как быть?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Про люстру с пультом есть у меня статья.
      Да, тут проблема — переучиться. Но к хорошему люди привыкают быстро, как к пульту от телевизора.

      Считаю, что выключатель можно вообще убрать в какое-то укромное место, и пользоваться только пультом. Полностью выключатель лучше не убирать, чтобы можно было выключить-включить люстру при нештатных ситуациях.

      Выключатель можно держать постоянно включенным, это не страшно, вся электроника сейчас на это рассчитана. Ведь тот же телевизор или вай-фай включены у нас постоянно в розетку, и ничего!

      Опять же, от нештатной ситуации в квартире лучше и тут застраховаться. Кроме того, надо правильно выбрать защитный автомат (для освещения — 6-10 Ампер), а если надо, установить стабилизатор.

      Ответить
      • ВладимирNo Gravatar:

        а на сколько включений-отключений расчитана реле включения в таких люстрах?

        Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Порядка несколько десятков тысяч в данном случае.
    А вообще, вся электронная техника и особенно бытовая, делаются так, что если люстра эта проработает 3 года, то хорошо.
    Извините, но это не пессимизм, а реальность.

    Ответить
  • softusNo Gravatar:

    Хорошый материал. Я давно эго искал но нашел тольо на Вашем сайте. Вы мне очень помогли. Буду и дальше посещать ваш блог.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Подключал недавно у клиента люстру.
    Всё как обычно — кабель, три провода: Коричневый, синий, Желто-зеленый.

    Как думаете, какой куда? Вот и я подумал, что Коричневый — фаза, синий — ноль, Ж-З — корпус люстры, подключать не обязательно. Тем более, что из потолка торчало два провода.

    Подключил. Включаю. Светодиодные лампочки начали моргать, как на пати. Первая мысль — так моргает при выключенной люстре, когда в выключателе подсветка…

    Спустил в недоумении люстру, разобрал. Оказалось — Коричневый — фаза первой группы, Синий — фаза второй группы, а Желто-зеленый — общий ноль!

    Так что будьте бдительны! Чудес не бывает!

    Ответить
  • Светильники в МинскеNo Gravatar:

    Отличная статья, но мне все же пришлось воспользоваться услугами электрика, самостоятельно не получилось.

    Ответить
