Сегодня статья про установку и подключение точечных светильников в потолок: теория и практика, тонкости и фишки.

Про достоинства говорить много не надо. Прежде всего, это возможность воплотить любую задумку дизайнера и сэкономить место, спрятав лампочку и светильник в любую полость, которых в современной квартире немало. Например, подвесные, натяжные, гипсокартонные потолки, полые перегородки.

Точечными эти светильники называют потому, что они представляют собой точечный источник света (spot – пятно). В отличие от люстр, бра, линейных люминесцентных ламп, которые занимают в помещении определенный объем.

В точечных светильниках используются следующие виды ламп:

  • Галогенные, а также накаливания. Наиболее дешевые лампы.
  • Компактные люминесцентные (КЛЛ).
  • Светодиодные лампы.

Последние два типа ламп наиболее предпочтительны, из минусов у них – в основном только цена, из плюсов –

  • низкий нагрев,
  • малое энергопотребление (потребляемая мощность),
  • не надо думать о трансформаторах и блоках защиты,
  • большой срок службы, особенно у светодиодных.



Наиболее распространенные цоколи у ламп для точечных светильников –  с двумя штырьками (тип G).

Подготовка к установке – прокладка провода.

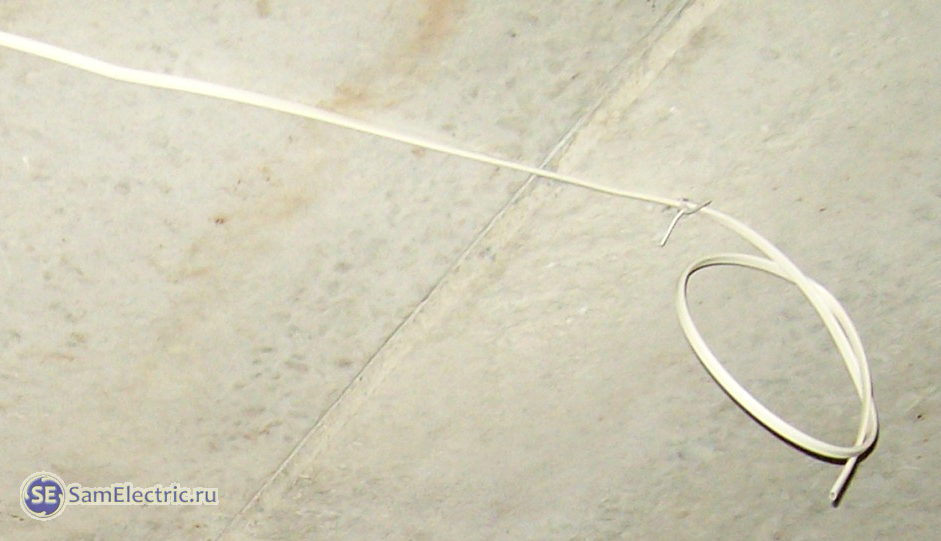

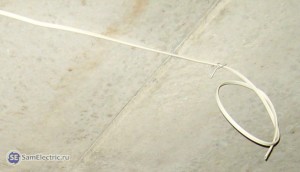

Если светильников много и они отстоят друг от друга на небольшом расстоянии (40 – 50 см), то достаточно проложить провод к первому из них. Это делается до начала монтажа потолка. Затем после установки потолка провод протягивается от точки к точке.

Предварительная закладка провода

Предварительная закладка провода


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!

Какой провод выбрать? С точки зрения подключения к цоколям – многожильный (точнее, многопроволочный) гибкий. С точки зрения надежности и качества монтажа – такой же, как и во всей проводке. Обычно это жесткий (или мягкий) медный, например ВВГ-3х1,5, ШВВП или ПВС.

Если используется понижающий трансформатор, есть одна важная тонкость. При низком напряжении питания галогенных ламп (это обычно 12 Вольт) существенное значение имеет падение напряжения на проводах. Для тех, кто интересуется подробностями – статья падение напряжения и выбор площади сечения при низких напряжениях. А здесь скажу, что провод должен быть сечением не менее 1,5 кв.мм, а лучше – 2,5. И длина проводов к каждой лампочке должна быть одинакова, чтобы падение напряжения тоже было одинаковым.

В любом случае, его надо прокладывать так, чтобы потом не было мучительно больно искать концы на этапе подключения. Про подключение точечных светильников будет сказано ниже.

Делаем отверстие под точечный светильник

Для того, чтобы установить точечный светильник в пластиковый или гипсокартонный потолок, надо прорезать под него отверстие соответствующего диаметра. Диаметр отверстия под точечный светильник обычно пишут на упаковке светильника, но не лишне будет его лишний раз измерить.

Наиболее ходовые размеры отверстий под точечные светильники – 75 мм и 60 мм. Соответственно, чтобы прорезать отверстие под точечный светильник, понадобятся коронки на диаметр 74-75 и 59-60 мм. Допустимы неровности и перекосы, расширяющие отверстие в некоторых местах на 3-5 мм.

отверстия для точечных светильников

Отверстие в гипсокартоне под точечный светильник

Подвесной потолок типа Армстронг коронки не требует – достаточно применить канцелярский или перочинный нож.

С натяжными потолками отдельная история – там все отверстия их диаметр и  расположение закладываются на этапе проектирования потолка. Устанавливаются термокольца, препятствующие перегреву пленки потолка от нагрева лампы. Термокольца также обеспечивают механическую прочность места установки светильника, об этом я писал на Сам Электрике в статье Установка люстры на натяжной потолок. Нужно сразу учесть мощность ламп, которые будут устанавливаться, их количество, “скученность”.

Этот момент надо детально обговорить. Был случай, когда в ванную комнату площадью около 2,5 м2 заказчик попросил установить в натяжной потолок 6 галогеновых ламп. Фирма, которая изготавливала потолок, заверила, что термокольца предотвратят перегрев, и можно ставить галогенки.

В результате потолок пришлось менять – пленка вокруг колец поплавилась через несколько часов горения ламп :(. И ставить светодиодные лампочки, хотя это в несколько раз дороже.

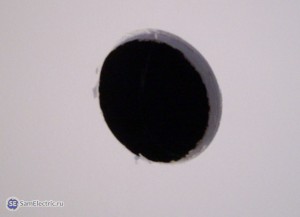

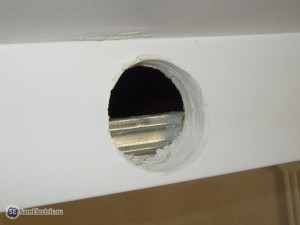

Бывает, что при прорезании коронкой отверстия под светильник бывает вот такая неудача:

Отверстие в гипсокартоне под точечный светильник (неудача)

Отверстие в гипсокартоне под точечный светильник (неудача)

Её потом тяжело исправить, не испортив потолок. Особенно, если потолок фигурный, ступенчатый и уже покрашенный.

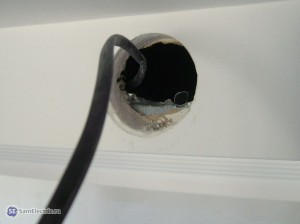

Отверстие в гипсокартоне под точечный светильник (устранение неудачи)

Отверстие в гипсокартоне под точечный светильник (устранение неудачи)

В данном случае может быть закрыто до 20% площади прорези, светильник уже установить можно.

Бывает ещё хуже:

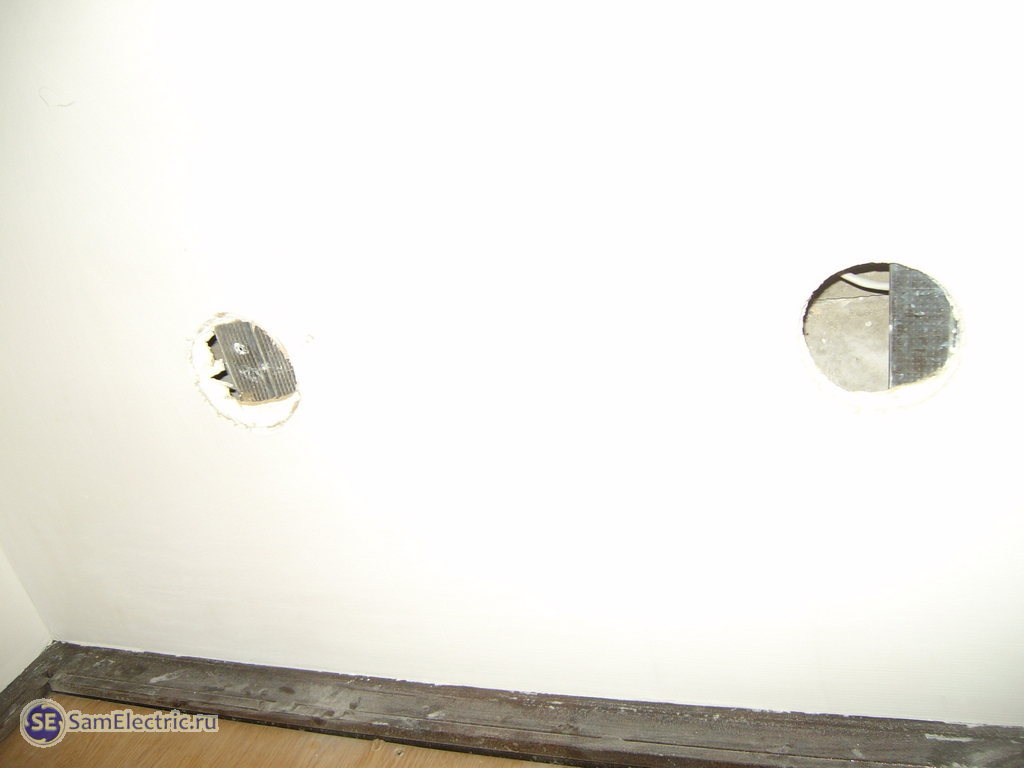

Отверстие в гипсокартоне под точечный светильник (2 неудачи)

Отверстие в гипсокартоне под точечный светильник (2 неудачи)

Несомненно, такие ситуации портят нервы, инструмент, руки. Тут надо понимать конструкцию гипсокартонных креплений, присутствовать на этапе монтажа, или вступить в сговор (трудовой) с гипсокартонщиками, чтобы они ставили метки или сами делали отверстия.

Есть более умный способ – использовать поисковый магнит. Этот способ более универсальный и предпочтительный.

После этого потолок можно отделывать – красить, клеить и т.д.

Установка точечных светильников в гипсокартон

Установку необходимо проводить после покраски или оклейки потолка. Это уже чистовая работа, после нас никто не будет исправлять огрехи.

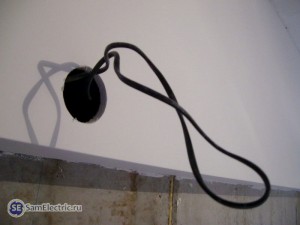

Начинаем с того, что прокладываем провод в каждое отверстие.

Отверстие в гипсокартоне с проводом

Отверстие в гипсокартоне с проводом

Затем приступаем к собственно монтажу самого светильника. У него есть специальные прижимы-усики-пружинки, которыми светильник держится на потолке. Надо их свести вместе, потом вставить светильник в отверстие в потолке, и потом они разойдутся, прижав светильник.

Всё это как-то неудобно. Кроме того, можно повредить дорогой потолок, особенно если пружины сильные, а светильник с первого раза не стал на нужное место, и его приходится двигать.

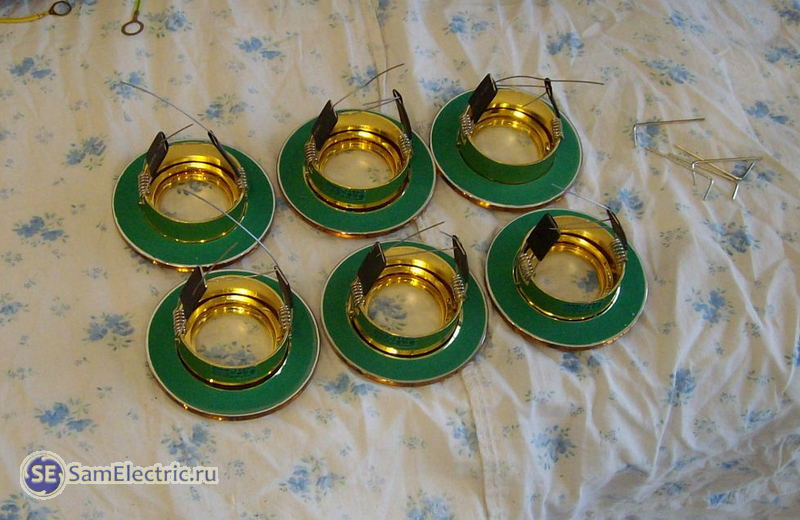

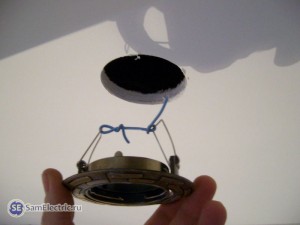

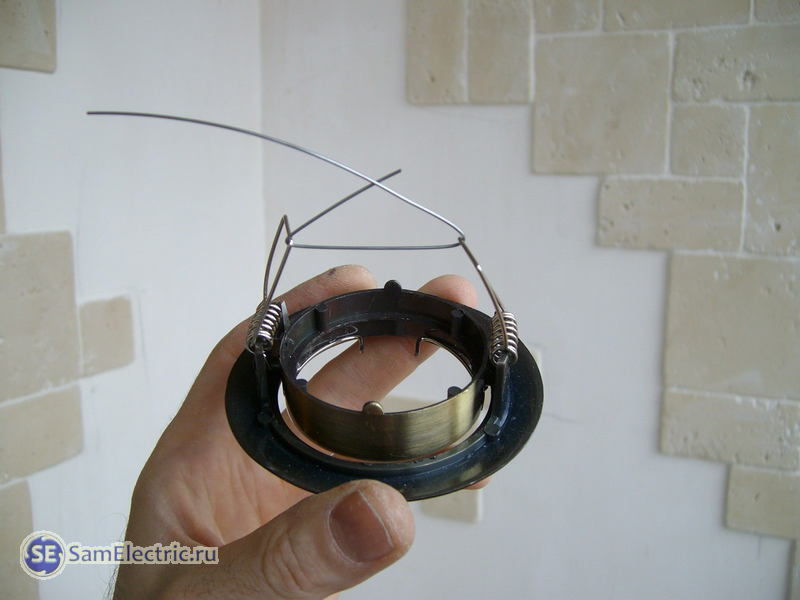

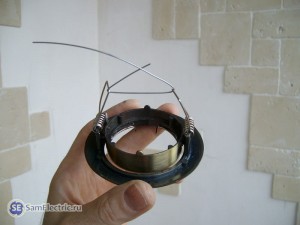

Поэтому предлагаю такое ноу-хау, или фишку. Усики сводятся вместе “на земле” технологическим куском провода, который потом в потолке разрезается. Вот фото:

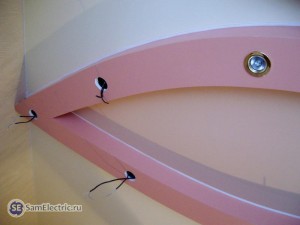

Монтаж точечного светильника

Монтаж точечного светильника

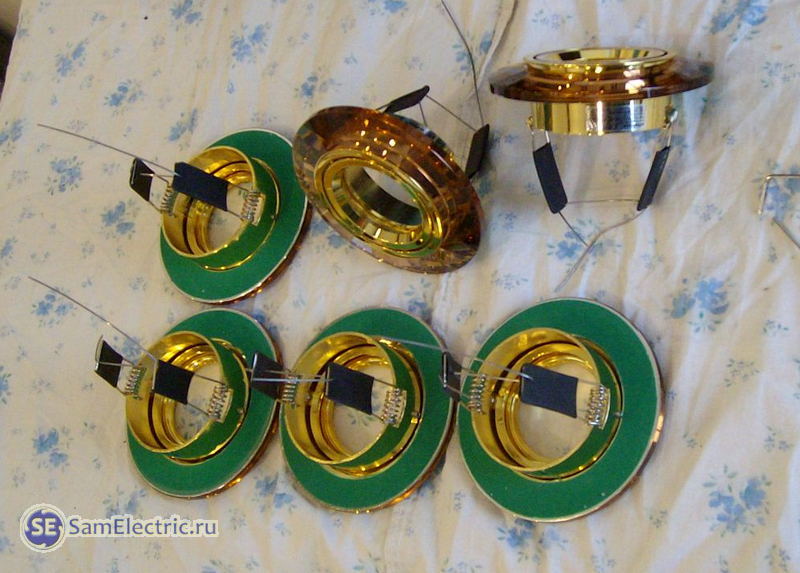

Фишка при монтаже - технологическая перемычка

Хитрость при монтаже – технологическая перемычка

Фишка при монтаже - технологическая перемычка

Фишка при монтаже – технологическая перемычка

Фишка при монтаже - технологическая перемычка

Фишка при монтаже – технологическая перемычка

Такое приспособление удобно, когда много дорогих светильников ставятся в дорогой потолок, когда его нежелательно царапать и вымазывать.

Аккуратно устанавливаем светильник на место, потом действуем кусачками и – клац! – светильник стоит как надо без проблем и усилий.

Перемычку лучше делать из жесткого изолированного провода. Жесткий неизолированный (как на фото – это стальная протяжка от гофры) может чего-нибудь повредить или замкнуть.

Подключение точечных светильников

Под подключением точечных светильников понимается подключение цоколя с гибкими выводами к нашему монтажному проводу.

Подключение точечных светильников - в процессе

Подключение точечных светильников – в процессе

Конечно, эта схема подключения не совсем правильна – лучше все подключения делать в распределительной коробке, а к каждому светильнику подводить свой отдельный провод. Но на фото показана реальная жизнь (подключение шлейфом), когда заказчик придумал вот такие фигурные потолки уже после прокладки проводов и установки коробок.

Итак, светильник устанавливаем, как было показано выше, а соединения делаем с помощью клемников-зажимов типа Ваго (Wago). Очень люблю это клемнички, ими очень удобно соединять разные типы проводов – медь+алюминий, толстый+тонкий, гибкий+жесткий.

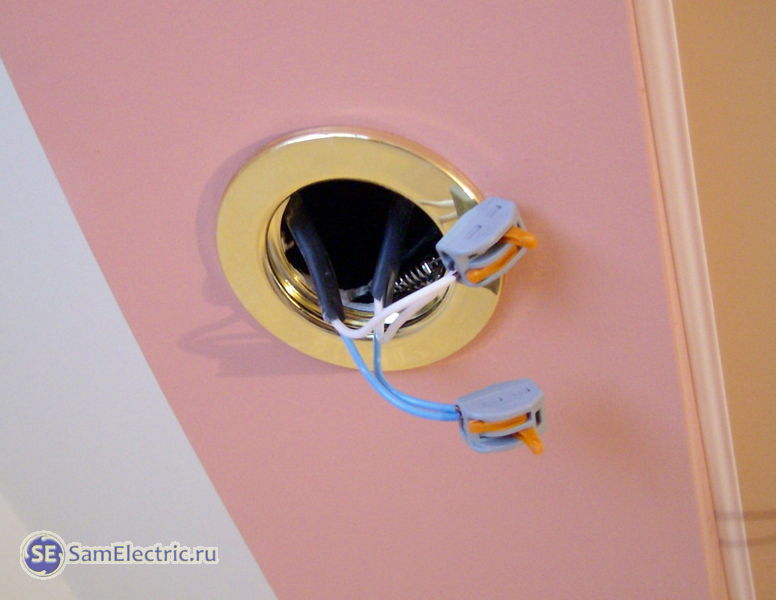

Подключение точечного светильника - на клеммники Ваго

Подключение точечного светильника – на клеммники Ваго

Подключаем разъем (патрон) под цоколь G5.3.

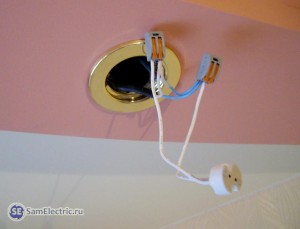

Подключение разъема к монтажному проводу через зажимы

Подключение разъема к монтажному проводу через зажимы

Дальше нужно работать в перчатках, если это галогеновые лампы. Светодиодные лампы для точечных светильников нагреваются гораздо меньше, поэтому их можно вставлять в патрон голыми руками.

Одеваем патрон на лампу, вставляем лампу в светильник, и фиксируем её защелкой.

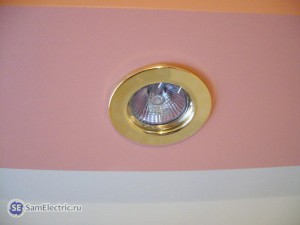

Светильник установлен

Светильник установлен

Вот и всё. Ещё стоит сказать, что предпочтительно для галогенных ламп применять понижающие электронные трансформаторы и устройства защиты, которые защищают лампу от перегорания в момент включения.

Для галогенных ламп также можно установить диммер, который может плавно менять яркость. Этим частично компенсируются недостатки галогенок – перегорание лампы в момент включения, нагрев, большое потребление мощности, малый срок службы.

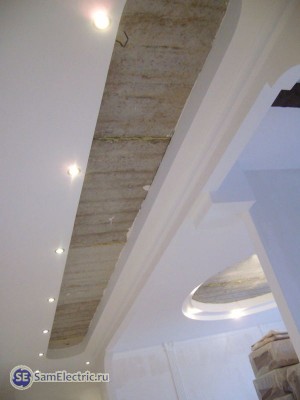

В заключение – фотографии, иллюстрирующие применение точечных светильников в потолках.

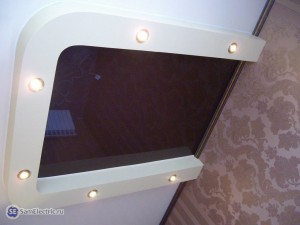

Потолок с точечными светильниками 1

Потолок с точечными светильниками. Фото 1

Потолок с точечными светильниками 2

Потолок с точечными светильниками. Фото 2 (это потолок))
