Подстанция, установленная близко: повышенное напряжение. Установленная далеко - пониженное напряжение.

Подстанция, установленная близко: повышенное напряжение. Установленная далеко – пониженное напряжение.

В предыдущей статье я писал о тех частых случаях, когда на вводе в дом пониженное напряжение. Эта проблема решается разными путями, основной – установка стабилизатора.

Но что делать, если противоположный случай? То есть, при допустимых пределах 220 ±10%= 242…198 вольт (ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения”) напряжение завышено.

Однако, новый ГОСТ 29322-2014 “Напряжения стандартные” “повысил” напряжение до 230 В ±10 % = 207…253 В. При этом разрешено действие напряжения и 220, и 230 В (ГОСТ 29322-2014, Табл.1, Прим. а). Линейные напряжения (между фазами) будут соответственно 380 и 400 В.

По этому поводу у меня был реальный случай. Я установил реле напряжения, о чем написал в этой статье. Параметры срабатывания реле напряжений по фазам выставил согласно реальным уровням. Спустя некоторое время клиент обратился с жалобой на то, что реле напряжения по одной фазе очень часто срабатывает.

Дело в том, что офис этой фирмы (новое здание) установлен около частного сектора, рядом с подстанцией, и напряжение по всем фазам сильно завышено.

Это возможно в частном секторе, где сейчас вообще творится беспредел. Качество электроэнергии плохое – напряжение нестабильное, вечерами напряжение на проводах падает до 150 В. Причина – изношенность и малая мощность подстанций, трансформаторов, проводов, контактов.

С другой стороны – лет 20-30 (а то и 40) назад, когда всё это строилось, расчетной мощности вполне хватало. Так вот, для этого напряжение на выходе трансформаторной подстанции повышается до предела, чтобы на дальних улицах в часы пик люди сильно не жаловались.

Напряжение в домах у людей очень сильно зависит от нагрузки. Энергетики повышают напряжение на выходе подстанции, чтобы компенсировать падение напряжения на проводах, но “в шоколаде” в основном те, кто живет “в середине”.

Итак, что мы имеем.

По 1 и 3 фазам – 230…240В (норма), а по второй – 245…255В, что опасно для приборов и может привести к поломкам или пожару. И это – зимой, вечером, когда все приходят домой, включают свет, чайники и нагревательные приборы.

Что такое трехфазное и однофазное напряжения, и чем они отличаются, можно прочитать в другой моей статье.

Ниже – листик с реальными данными, оставленный мной на объекте после монтажа.

Установленные пределы реле напряжения и реальные напряжения по фазам

Установленные пределы реле напряжения и реальные завышенные напряжения по фазам

Это проблема на стороне энергоснабжающей организации, и установленное реле напряжения отключало проблемную фазу, что и должно происходить.

Что делать, если повышенное напряжение

Пути выхода следующие.
1. Вызвать представителя энергоснабжающей организации для проведения контрольных замеров, по итогам которых должен быть составлен акт.
По этому акту должны принять меры, либо вы можете отказаться от оплаты за потребленную энергию по причинам неудовлетворительного её качества.

2. Раскидать (переподключить) временно нагрузку со второй фазы на 1 и 3 фазы.

3. Установить стабилизатор напряжения на 2-ю фазу, это понизит напряжение до нормы, и полностью устранит проблему. Более того, это улучшит стабильность напряжения в случае его перепадов на вводе от 130
до 270 В.
Цена вопроса (минимум) – 14000 за стабилизатор 10 кВт плюс 3000 руб за материалы и работу по установке. Итого – 17 т.р.

4. Игнорировать проблему, выставив макс. предел реле напряжения по 2-й фазе на уровне 257…259 Вольт, чтобы оно часто не срабатывало.

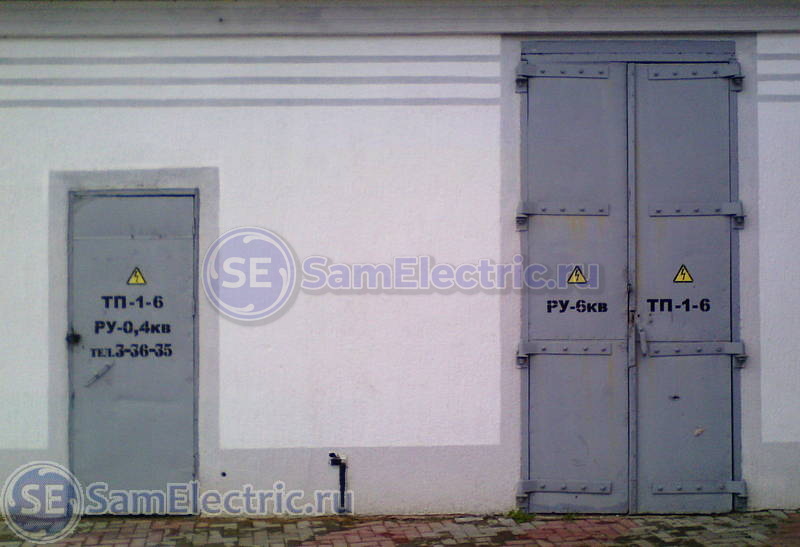

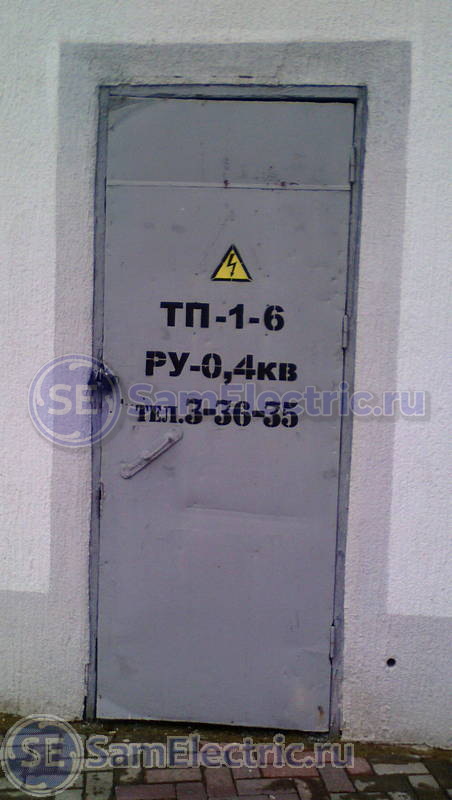

РУ и трансформаторы подстанции. Такие устанавливаются на небольшой район.

Распределительное устройство и трансформаторы подстанции. Такие устанавливаются на небольшой район.

Ещё вариант – настоять на том, чтобы напряжение на выходе трансформатора подстанции энергетики переключили на более низкое. Но, как уже было сказано, могут страдать жители дальних домов.

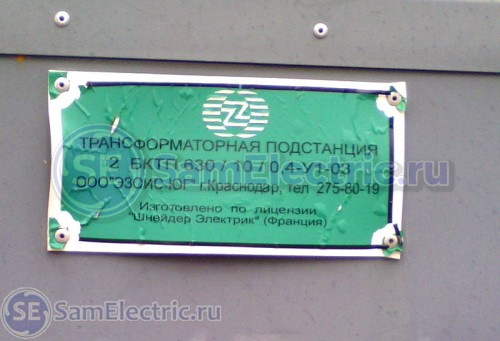

Шильдик трансформаторной подстанции

Шильдик трансформаторной подстанции

Либо, подключиться к соседней улице, если она питается от другого трансформатора.

Что делать, если напряжение понижено.

Наиболее часто встречается случай, когда напряжение в доме сильно занижено. Это встречается, в основном, в частном секторе, к домам приходят старые тонкие длинные провода, обладающие значительным сопротивлением.

Как мы знаем из закона Ома, чем больше ток, тем больше падает напряжение на проводах. Ведь провода обладают сопротивлением.

Денег, чтобы глобально исправить ситуацию, поменяв питающие линии, как известно, нет. Поэтому каждый выходит из ситуации, как может. А именно, тут есть два выхода:

  1. подключиться и сделать ввод от другой линии, или фазы. Либо проложить отдельный СИП от подстанции. На это не всегда может быть техническая и финансовая возможность.
  2. поставить стабилизатор напряжения, который будет “вытягивать” напряжение до нормы.

В 99% случаев люди идут на 2-й вариант, потому что он проще, быстрее и дешевле.

К чему это приводит? Напряжение в доме, конечно поднимется до приемлемых пределов, благодаря стараниям стабилизатора. Однако, энергия не может браться из ниоткуда – напряжение на выходе стабилизатора повышается за счет повышения тока на его входе. А значит, и тока по всем проводам ДО стабилизатора, начиная от подстанции 0,4 кВ. А ток больше – значит, падение напряжения тоже больше, и напряжение у тех, кто стабилизатор не поставил – меньше! То есть, установка стабилизаторов усугубляет ситуацию в целом.

Кстати, важное замечание! Если стабилизатор ставится на дом, где часто пониженное напряжение, то нужно учитывать то, что ток на его вводе может сильно возрастать, иногда в 2,5 раза! Поэтому сечение вводных проводов должно быть на шаг или два больше, чем выходных.

А выходные провода, разумеется, выбираются из нагрузки.

В общем, основная идея – прежде, чем устранять последствия пониженного или повышенного напряжения, подумайте о том, чтобы добиться устранения причины.
