Чудеса с кабелем АВВГ и поздравления с Новым 2013 годом

Чудеса с кабелем АВВГ под Новый год

Чудеса с кабелем АВВГ под Новый год. Картинку подходящую найти не удалось…

Я не верю в чудеса в области электроники. Считаю, что тут всё подчиняется строгим законам природы, и если что-то непонятно, то это не чудо, а просто моё незнание, нехватка информации. Но то, что произошло вчера, хочется назвать Новогодним чудом.
Итак, мне пришлось на моей основной работе работать на автовышке с вылетом стрелы 15 метров, срочно монтировать прожектор в цеху.

Прожектор металлогалогеновый, кабель к нему — алюминиевый, так как все подключения освещения сделаны алюминием. Тип кабеля АВВГ-3х2,5 (плоский, в двойной изоляции, внешняя — черная, и отдельные на каждую жилу, разных цветов).

К имеющемуся светильнику надо было подсоединить ещё прожектор через 2 пролета цеха (расстояние около 15 метров). Прожектор на земле проверен, горит замечательно.

Занятие, которое на земле длится 5-10 минут, растянулось на 2 часа. Кроме того, я почти поверил в чудеса,  учитывая наступающий Новый год!

Но давайте по порядку. (Следующий абзац можно не читать, через абзац будет то же, но короче).

В кабеле АВВГ 3 жилы — Белая, Красная, Желто-зеленая. Подключил, повесил новый прожектор, при этом чисто автоматически откинул желто-зеленый провод, на L посадил белый, на N — красный. Поехал на промежуточную балку, закрепил кабель там. Поехал к старому светильнику, подключил там. Кричу коллеге — !Включай! Старый светильник горит, новый-нет. Ну, думаю, лоханулся где-то с подключением, надо ехать опять обратно, проверять. Приезжаю к новому прожектору — фаза есть, нуля нет. Обратил внимание, что приходящие провода — Белый, СИНИЙ, Желто-зеленый. Блин, думаю, что-то не так, как я мог забыть цвета проводов, или мерещится, уже не уверен, какие провода подключал. Поехал обратно. Начал иногда повторять матерное «выражение сожаления». Приехал. Белый, КРАСНЫЙ. Ну, думаю, наверное, когда кабель крепил к средней балке другим куском кабеля, крепежный кабель и пустил дальше… Поехал на среднюю балку, всё раскрутил, всё чисто, кабель идёт прямо, ничего не перепутано! даже верхний слой изоляции срезал — белый, красный, желтый. Поехал опять на новый прожектор, начиная понимать, в чем дело. Подцепил там на нулевую клемму желто-зеленый, поехал на старый, желтый провод подцепил на ноль.

Горит! Короче, оказалось, что жила, которая в начале отрезка кабеля была красной (красная изоляция), каким-то непостижимым образом трансформировалась в синюю! Кроме того, электрического контакта в этой красно-синей «жиле» не было. То есть, налицо — не только разрыв жилы, но и смена цвета изоляции.

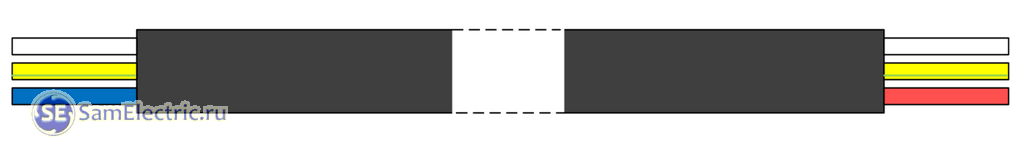

Кабель АВВГ. Чудесное превращение синего провода в розовый.

Кабель АВВГ. Чудесное превращение синего провода в розовый.

Я думаю, что вам понятно, какой может быть спрятан «косяк» за этими пунктирами…

Вот что я по этому поводу думаю.

  1. Чудес всё-таки не бывает (по крайней мере, в электрических явлениях, в других областях — не исключаю)
  2. Высотные работы — очень ответственные, требуют высокой ответственности и квалификации, ещё и потому, что переделывать работу  - проблематично.
  3. Работа на вышке — высота 15 метров, качается, надо быть предельно внимательным. По работе на высоте и под напряжением — почитайте мою статью Прокладка кабеля от гусака до счетчика.
  4. Час работы вышки — 1000 руб, но шеф мой — адекватный человек, форс-мажорные обстоятельства принял.
  5. Рассказал этот случай коллегам, оказалось у каждого такое или было, или слышал о таком. Чаще всего эффект «неконтакта» бывает в алюминиевых проводах.
  6. Я о таких вещах тоже раньше слышал, но думал, что это прикол.
  7. Не все производители добросовестно проверяют свою продукцию. Жаль, что точно не знаю, чьё производство — а то бы дал антирекламу…
  8. В жизни бывает всё. Даже то, чего не может быть. И то, чего никогда не было.

Проверяйте проводку на разрыв жилы и кз перед включением! Бухту провода проверить перед монтажом не сложно, а после — очень проблематично! Не зря я в своё время написал статью как проверить новую электропроводку.

С наступающим Новым годом! И чтобы чудеса были только приятными, и неожиданными, и вдохновляющими!

Желайте своим близким и друзьям того, что хотите сами! Желания имеют свойство исполняться, поверьте на слово!



P.S. Разговаривал с продавцами в крупном электротехническом магазине. Действительно, дефекты в кабеле (нарушение изоляции, замыкание жил, обрыв жилы) бывают хоть и  редко, но регулярно. И в медном, и в алюминиевом кабеле. Что ещё раз подтверждает факт, что чудес не бывает…


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (11) на “Чудеса с кабелем АВВГ и поздравления с Новым 2013 годом”

  • МихаилNo Gravatar:

    Интересная и поучительная история, хорошо написал- как детектив читаешь)))
    У меня был случай когда в новом контрольном кабеле(кстати тоже алюминиевом) при разделке совершенно случайно обнаружили соединение жилы… петлей! Видимо на заводе жилу оборвали при заливке наружной оболочки и недолго думая так аккуратно ее петелькой соединили- и в магазин)))
    Если бы не нашли- у нас тоже бы чудеса начались!

    Ответить
  • ВячеславNo Gravatar:

    Аналогичный случай произошел у меня в начале 70-х.Проложили семижильный (и опять алюминиевый)) )кабель.Стали звонить-одной жилы нет.Оказалось она была скручена не зачищенной.

    Ответить
    • SamElectricNo Gravatar:

      Да, такие случаи редки, но регулярны. Видимо, это специфика изготовления провода. Хотя, уверен, провод сделанный где-нибудь в Германии, априорно не имеет дефектов.

      Ответить
  • Сергей:

    Была такая же история с телефонным четырехжильным. Перекинул через потолок цеха, потом лазал искал. Оказалось — внешняя изоляция целая,а внутри жилы закончились (закорочены т.к. без изоляции хвостик), далее новый кусок пошёл. Хорошо напряжения не те, а то весело было бы.

    Ответить
  • Александр ПензаNo Gravatar:

    Александр, ты мой спаситель!
    Сделал всю проводку в квартире. И в одной комнате — не работает розетка. А обнаружилось это после того, как была уложена дорогущая штукатурка. Всё звонил, открыл коробку, там всё идеально. Хозяин гонит, что делать? Штукатуры тоже отгавкиваются. Показал ему твою статью, что в новом проводе бывает разрыв. Поверил. Раздолбали, провод достали — Точно!!!
    Он доплатил штукатурам, а я зарёкся — всегда проверять провод перед укладкой. Спасибо за статью!

    Ответить
    • АльбертNo Gravatar:

      Добрый хозяин,а мог бы и предьявить электрику за непроверку кабеля,согласно этой же статье-на которую ссылка.

      Ответить
  • Vass:

    Вот недавно сделал проводку в целом доме. Делаю проводку не первый раз. Никогда не проверял, а теперь начал переживать — как там под штукатуркой мой кабелёк?

    Ответить
  • ВасильNo Gravatar:

    Мы всегда когда получаем новую бухту, проверяем на изоляцию, кз, обрыв. Так спокойнее.

    Ответить
  • ДенисNo Gravatar:

    Так страховочный пояс на 15 нужен ежели качается.

    Ответить
  • ИгорьNo Gravatar:

    Было пару раз за 25 лет работы скручен провод в новой бухте. Отмерял провод с бухты вручную от плеча до вытянутой руки и при протяжке провода в кулаке почувствовал «грыжу» в изоляции. Разрезав изоляцию обнаружил хреновенькую скрутку с зачищенным проводом. Это и спасло. Кабель в бухте предварительно не прозванивал да и в моем случае это не помогло бы. Сказалось бы потом под нагрузкой.

    Ответить
  • ИванNo Gravatar:

    Бывают чудеса, бывают… Как-то пришел вызов из магазина: не «берется» под охрану первый фасад (фольга еще была на окнах). Меряю на входной коробке — фасада нет. Окна, форточки, герконы, переходы, оконечный диод — все целое. Входная коробка — фасада нет. Накатили с кумом по соточке, чтобы мозги остудить. Процедура повторилась. Накатили еще. Повторяю процедуру, и вдруг — нет одного окна(???). Только же было!!! Накатывать не стали. Оказалось, я поменял полярность омметра. А сюжет вот в чем. Припой для алюминия содержит сурьму и кадмий. Сурьма какой-никакой, а полупроводник. Бабуля-уборщица помыла окно с какой-то дрянью, эта дрянь затекла на старую пайку, и образовался искусственный диод, встречный физическому оконечному Д226Б. А Вы говорите, чудес не бывает.

    Ответить
