Цветовая система маркировки проводов и резисторов

Бирки на провода одеты на провод

Маркеры (цветные бирки) одеты на провод

Всем читателям блога привет!

В моей работе приходится иметь дело с огромным количеством проводов. И часто бывает очень непросто разобраться, какой провод куда идёт. Чтобы «найти концы», приходится открывать кабель-каналы, кабельные лотки, разрезать жгуты. А главное — тратить время. Что особенно критично, когда оборудование простаивает из-за поломок.

Хорошо, что за границей несколько десятков лет назад была придумана цветовая система, с помощью которой можно обозначить и потом легко найти любой провод. Даже в полутьме, даже не разбирая цифр. Эта же система применяется и для обозначения сопротивлений резисторов.

Цветовая маркировка проводов с помощью маркеров (бирок)

Короче, рекомендую всем, кто сталкивается в жизни с большим количеством проводов и сложной аппаратурой, выучить такую цветовую кодировку цифр:

  • Черный — 0
  • Коричневый — 1
  • Красный — 2
  • Оранжевый — 3
  • Желтый — 4
  • Зеленый — 5
  • Голубой — 6
  • Фиолетовый — 7
  • Серый — 8
  • Белый — 9

Я уже писал про штриховую маркировку кабелей, которую использую при электромонтаже. Моя система штриховой маркировки бывает незаменима, когда нужно протягивать кабели в полых стенах, кабель канале и т.п.

В интернете существует путаница в названии цветовых маркировок кабелей. Не надо путать:

  1. Цветовая маркировка, когда в кабеле каждый провод окрашен своим цветом. При этом есть стандарты, когда например, Фаза подключается к белому проводу, нейтраль (ноль) — к синему, а заземление — к желто-зеленому. Это правильнее называть не маркировка, и расцветка.
  2. Цветовая маркировка, которая наносится на каждый провод отдельно с помощью бирок, клипс, маркеров (суть одно и то же). Это очень удобно не в электропроводке, а в электрошкафах, где много сигнальных и силовых цепей, в разным назначением и напряжением. На проводки наносится число с помощью цветных бирок с цифрами, и затем этот провод можно легко идентифицировать с помощью принципиальной электрической схемы. Именно об этом случае и идёт речь в статье.

Вот пример применения цветных бирок на проводах в шкафу:

Цветные бирки на проводах

На красные провода внизу надеты цветные бирки, и даже при плохом освещении можно легко определить, что за провод.

Цветные бирки на проводах 2

Цветные бирки на проводах. Ещё иллюстрация.

Такие бирки изготавливаются согласно международной системе цветовой маркировки проводов и кабелей CAB 3. Бирки бывают такие, что можно надеть на провод в любой позиции, а есть и такие, которые нужно одевать обязательно перед подключением провода (как на фото выше).

Сейчас в основном используются такие, которые можно легко одеть и снять не отсоединяя провод:

Кабельные маркеры, цифра 6 (голубой)

Кабельные цветные маркеры, цифра 6 (голубой)



Минус такой системы маркировки. Провод неудобно протаскивать в жгутах и кабель-каналах — бирки за всё цепляются и могут соскочить. Поэтому провод нужно обязательно оконцовывать наконечниками, чтобы маркеры не спадали.

И ещё — нужно приловчиться определять — где первая цифра (первая бирка).

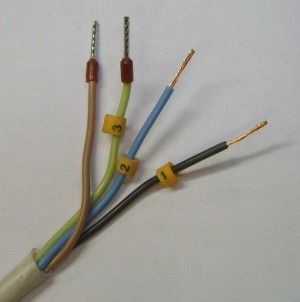

Маркеры и наконечники на проводе

Маркеры (не цветные) и наконечники на проводе. Маркеры 1 и 2 соскочат при первой же возможности.

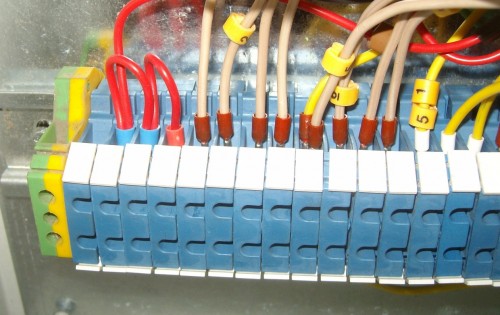

Оконцованные провода с бирками в клеммнике

Оконцованные провода с бирками в клеммнике. Два желтых проводка справа — хз, куда они идут?

Справедливости ради надо сказать, что есть и широко применяется система  одноцветных кабельных маркеров, на которых только наносится цифра или буква. Чтобы узнать номер, нужно повернуть цифры лицом. Эти случаи показаны на фото выше.

Ещё в сигнальных кабелях маркируют каждый провод цифрой. Цифра наносится своя на каждый провод через промежуток в несколько сантиметров. Это конечно удобно — не надо никаких бирок и меток. Однако, разглядеть циферки на проводках тоньше чем полтора квадрата бывает проблематично.

Цветовая маркировка резисторов

В пятом классе, когда во мне зарождалось радиолюбительство, папа купил мне набор для сборки радиоприемника. Тогда я и познакомился с системой кодировки цифр в цвета. Она мне показалась даже легче, чем цифро-буквенная.

В обозначении резисторов система немного сложнее, но главное, что относится к теме статьи — кодировка цифр полностью совпадает с кодировкой цифр в кабельных маркерах.

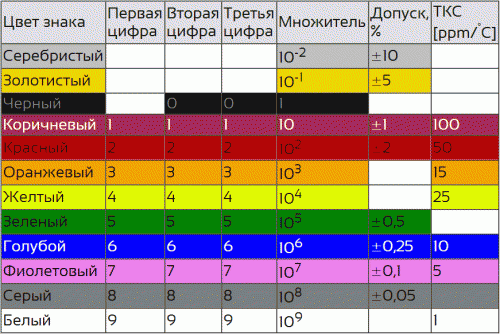

Система цветовой маркировки резисторов

Система цветовой маркировки резисторов

Как видно, пары цифра-цвет полностью совпадают и для кабельных маркеров, и для резисторов.

Как пользоваться таблицей. Для практики обычно используются первые три цифры. Первая цифра располагается на цоколе (то есть расположена ближе к выводу). Первая и вторая цифра — это основание, третья — множитель (степень десятки). Четвертую и пятую полоски в реальной жизни обычно не принимают во внимание. Их обычно и нету.

Например, желтый, фиолетовый, оранжевый — это цифры 4, 7, 3. Значит, сопротивление резистора — 47 х 10³ Ома, или 47 кОм.

Другой пример. Коричневый, красный, черный. 1, 2, 0. Или 12х1 = 12 Ом.

Несомненное преимущество такой системы обозначений — она делает жизнь проще. Например, не надо искать лупу или вертеть резистор, чтобы узнать его сопротивление. А если он впаян в плату номиналом вниз?

Еще пример показан в статье про ремонт энергосберегающих ламп. Сейчас в аппаратуре в основном (для дискретных элементов с проволочными выводами) используется цветовая маркировка.

Минусом системы считаю проблему различия между серым и белым цветом, особенно при загрязнениях.

Ещё замечание по резисторам. Необходимо помнить, что существует распространенный ряд сопротивлений Е24, в котором перечислены все возможные номиналы:

10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91.

То есть, резистор 4,3 кОм может быть, а 4,4 или 4,5 — нет.

Исходя из этого, определять номинал резистора гораздо легче.

Напоследок — как обычно, выкладываю для свободного скачивания всё, что нашёл полезного в интернете по теме цветовой маркировки проводов и резисторов.

CAB 3 / Система цветовой маркировки кабеля CAB 3 от Legrand., pdf, 691.1 kB, скачан:311 раз./

Система маркировки 23594-79 / Система маркировки и обозначения жил и кабелей, принятая в СССР. ГОСТ 23594-79, pdf, 441.52 kB, скачан:301 раз./

Цветовые и буквенные обозначения резисторов / Кодированное обозначение номинального сопротивления, допуска и примеры обозначения., pdf, 274.2 kB, скачан:460 раз./

SMD_codebook / Лучший справочник по корпусам, буквенным и цветовым кодовым обозначениям радиоэлементов., pdf, 2.2 MB, скачан:573 раз./

Сolor rezistor 1.0 / Программа по определению номинала резистора по цветовой маркировке от Кирилла Коротецкого., zip, 254.4 kB, скачан:352 раз./

RC Version 3.2 Freeware / Международная цветовая маркировка резисторов и конденсаторов. Copyright (C) 2001 - 2008 Mikhail Maksimov, Counters Lab, zip, 90.14 kB, скачан:391 раз./
