Прокладка кабеля под гипсокартоном

Прокладка кабеля по потолку, кабель справа - под люстру, слева - входит в гипсокартонную стену и опускается вниз к розетке.

Прокладка кабеля по потолку, кабель справа — под люстру, слева — входит в гипсокартонную стену и опускается вниз к розетке.

В статье рассмотрен вопрос прокладки электропроводки в квартире под гипсокартоном.

В данном случае это не стройвариант, гипсокартон уже установлен, мне необходимо было только установить распределительные коробки, выключатели, розетки в уже установленный гипсокартон. При этом гипсокартон не снимается, что добавляет работе ряд особенностей.

Электрический кабель прокладывается методом скрытой проводки в полости между основной стеной и гипсокартоном.

Скрытой считается электропроводка, путь провода в которой не видно. То есть, в штукатурке или как раз за гипсокартоном. Такая проводка должна быть прежде всего пожаробезопасной, а также иметь возможность замены (сменяемости). Также должна иметься возможность представить, как пролегает путь кабелей, для этого проводка делается параллельно — вертикально — горизонтально. Также желательно составить план пролегания или сделать хотя бы фото, чтобы потом не боясь вешать полочки или телевизор на стену.

Но это теория, а мы вернемся к суровой практике.

Исходные условия таковы. Будет устанавливаться натяжной потолок, полы не меняются. Это означает, что электропроводку от стены к стене проще всего проложить по потолку.

При обсуждении с клиентом способа прокладки электропроводки прежде всего надо выяснить, как будет делаться потолок. Если потолок будет подвесным, натяжным, гипсокартонным — хорошо, электрические провода можно проложить там. А электрокабель монтировать опусками вертикально.

Если на полу будет делаться стяжка — тоже отлично, в полу можно уложить все кабели в гофре, потом к розеткам и коробкам делать вертикальные подъемы кабеля.

Какой выбрать кабель для скрытой электропроводки под ГКЛ

Лучший вариант — использовать кабель типа ВВГнг (негорючий), и затянуть его в гофротрубу ПВХ. Ещё лучше — использовать кабель ВВГнг-LS. Его можно прокладывать без гофры, так как у него двойная общая изоляция. Этот кабель имеет круглую форму, поэтому меньше цепляется при протяжке и его удобнее укладывать.

Однако, про больших объемах становится ощутимой разница в цене. Поэтому я в основном использую для электромонтажа кабель ВВГнг, он подходит в большинстве случаев, его можно назвать универсальным для электропроводки в доме.

В данной статье электрокабель проложен без гофры по нескольким причинам.

  • Расстояние для прокладки кабеля в некоторых случаях менее 16 мм (диаметр гофры), и гофротруба элементарно не пролезет.
  • Проложенный кабель жестко закреплен с двух концов, что исключает его натяжку и возможное повреждение изоляции.
  • Кабель прокладывается очень аккуратно, чтобы исключить механическое повреждение изоляции.

Ввод кабеля за гипсокартон

Гипсокартон сам по себе безобидный материал, и повредить кабель он не может. Другое дело — металлический профиль, на который крепится гипса. У него острые края. Когда кабель прокладывается без установленного гипсокартона, его можно проложить в ПВХ гофре в специальные отверстия, которые обычно есть в металлическом профиле.

Деревянный профиль мы не рассматриваем, так как, чтобы затянуть кабель, надо по любому снять листы гипсокартона либо проделать щели, а потом заделывать их. Либо делать открытую проводку в кабель-канале или гофре на клипсах.

Итак, чтобы защитить кабель от повреждения, необходимо предусмотреть его защиту в самых опасных местах. Это — место ввода кабеля с потолка в полость стены.

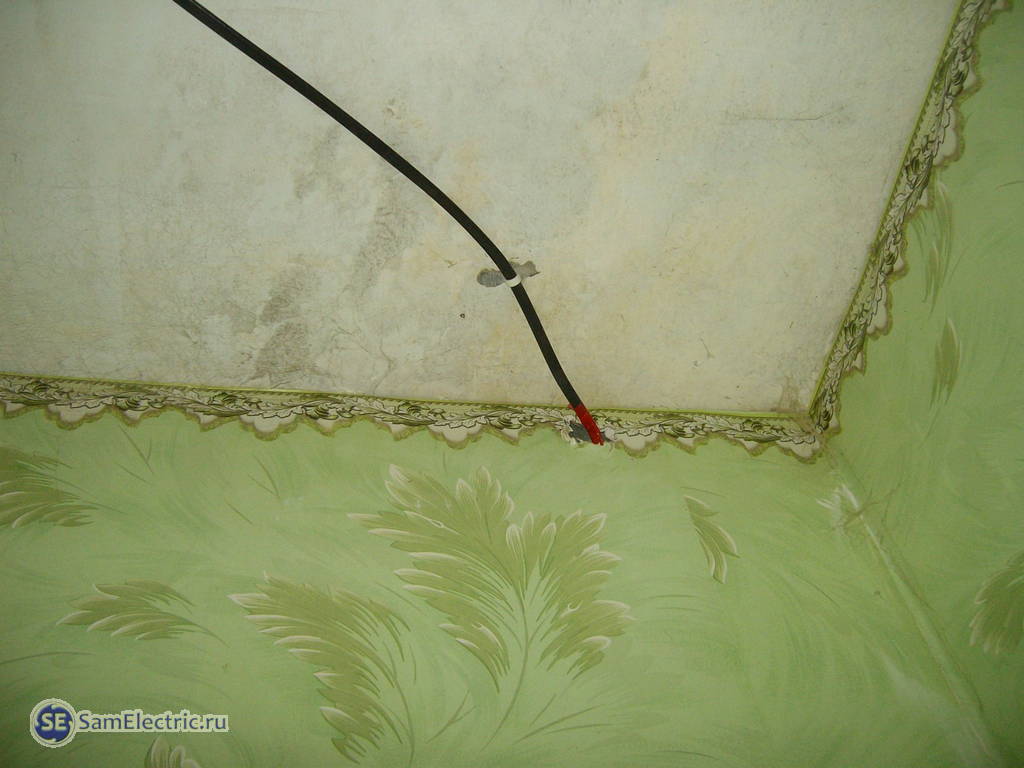

Ввод с потолка под гипсокартон

Ввод с потолка под гипсокартон. Самое уязвимое место, ведь там находится край металлического профиля.

Можно на это место надевать кусок гофры. Но это надо делать заранее, до окончательной укладки. Кроме того, гофра будет ездить и соваться по проводу, и её надо фиксировать изолентой. Я поступаю проще — наматываю изоленту в 1,5 — 2,5 слоя. Изолента должна быть яркого, заметного цвета (на фото — красный). Тогда, кроме механической защиты, её легко заметят потолочники и отделочники, и вероятность повреждения будет меньше.

Кабель с потолка входит в гк стену

Кабель с потолка входит в гк стену

Прокладка кабеля по потолку

Кабель крепится к потолку дюбель-хомутами, как на фото выше и ниже. Для этого перфоратором сверлятся отверстия диаметром 6мм. Кстати, очень рекомендую дюбель хомут для крепления кабелей к любым поверхностям. Очень удобно и быстро!

Выводы кабеля под распределительную коробку.

Выводы кабеля под распределительную коробку.

На фото показано место, где кабелей больше всего — распределительная коробка. В неё приходит кабель ВВГнг 3х2,5 с щитка, он проходит через стену из соседней комнаты. Вводной кабель в обязательном порядке защищается слоем изоленты в местах прохода стены и металлопрофилей.

После установки натяжного потолка всё это скроется, поэтому красоты не требуется. Единственное условие — чтобы кабель не провисал. Об этом я писал в статьях Установка люстры в натяжной потолок и Светодиодная лента в натяжном потолке.

Прокладка кабеля в гипсокартоне

Тут самое хитрое место, ведь кабель просто так не засунуть в полость, которая состоит из поперечных профилей. А главное — ничего не видно, действовать надо только по интуиции и опыту.

Я раньше пытался «надурняк» сунуть кабель просто, без приспособлений. Но если в некоторых местах щель 1 см и менее, и её не видно, то сделать это на длинах более 1м нереально. Проволока так же вьется, извивается, попадает не туда.

В результате мой друг Геннадий подсказал очень простой способ протяжки кабеля в полости гипсокартонной стены. Берём прочную нитку или верёвку, привязываем к ней гайку М8 — М12.

Дальше всё просто. Снизу предварительно высверливаем коронкой отверстие под розетку или выключатель. Потом сверху аккуратно опускаем нашу гайку. Цок-цок-цок — и нитку можно ловить в нижнем отверстии.

Нитка должна быть достаточно длинной, чтобы не потерять и нитку, и гайку.

Теперь крепим изолентой наш кабель к нитке. Можно снизу, но лучше сверху. Тянем за веревочку, аккуратно подавая кабель. В итоге — имеем протянутый за гк стенкой кабель:

Протяжка кабеля под гипсокартоном с помощью нитки. Нитка примотана красной изолентой.

Протяжка кабеля под гипсокартоном с помощью нитки. Нитка (белая) примотана красной изолентой.

Кому интересно, рекомендую — моя статья про качественный монтаж розетки.

Так же тянем кабель на другие розетки и выключатели:

Кабель под розетку и выключатель

Кабель под розетку и выключатель

Далее — как описано в статье про этапы электромонтажа —  монтируем установочные коробки, ждём отделки, и ставим всё окончательно.

Если статья заинтересовала, появились вопросы, или вы не согласно со мной — прошу в комментарии. Если вам вообще нравится мой блог и то, о чём я пишу — советую подписаться на новые статьи — ниже или в правом верхнем углу сайта.


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (23) на “Прокладка кабеля под гипсокартоном”

  • АнатолийNo Gravatar:

    «использовать кабель типа ВВГнг (негорючий), и затянуть его в гофротрубу ПВХ. Ещё лучше — использовать кабель ВВГнг-LS. Его можно прокладывать без гофры, так как у него двойная общая изоляция»
    У обоих кабелей ВВГнг і у ВВГнг-LS двойная изоляция (изоляция жилы и оболочка), а разница между ними в том что LS означает то что изоляция и оболочка сделана с материала с малым выделением токсичных веществ при горении.
    И я так понял с фото что распредкоробки скроються за натяжным потолком что не есть хорошо.

    Ответить
  • SamElectricNo Gravatar:

    Анатолий, насчет LS могу поспорить. У него, кроме внешней оболочки, промежуток между проводами и оболочкой заполнен вспененным негорючим материалом, который дает дополнительную прочность и защиту. В ВВГнг такого нет…
    А насчет низкой установки коробки — Вы совершенно правы. Фото не самое удачное. Коробка конечно должна быть пониже, потом она получится впритык к потолку, а желательно — на 5-10 см ниже.
    Всегда рад внимательным и компетентным читателям, спасибо!

    Ответить
  • ГеннадийNo Gravatar:

    LS — значит Low Smoke, то есть с пониженным дымовыделением. Это дастигается за счет дополнительного внутреннего ПВХ пластификата. Ну и по механике такой кабель прочнее. Сейчас он очень модный, понимающие люди его только и используют. Хотя, если прокладка проводов не кривыми руками — по моему всё равно.

    Ответить
  • Сергей:

    А как на счёт ПУЭ -нарушаем?

    Ответить
    • SamElectricNo Gravatar:

      Да, Сергей, иногда в угоду желаниям и финансовым возможностям клиента приходится. А в чем конкретно видишь нарушения? Сменяемость? Прокладка в гофре? Как сам обычно делаешь такие объекты?

      Ответить
  • Сергей:

    Прокладка. Сменяемость. Акт о скрытых работах могут не подписать.

    Ответить
    • SamElectricNo Gravatar:

      Да, правильно. Прокладка, -в смысле, под прямыми углами и в гофре?
      Мне «акт» подписали, заплатили деньгами. А вот работал в сбербанке — там точное техзадание, ни на миллиметр нельзя отступать, потом строгая проверка.

      Ответить
  • 007zNo Gravatar:

    Как задавать вопросы на сайте?Спасибо!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Самый странный вопрос, заданный на сайте))
      А серьезно — в свободной форме, желательно как можно более развернуто.
      Подробнее — О сайте

      Ответить
  • АлександрNo Gravatar:

    Я для прокладки кабеля под гипсокартоном пользуюсь куском оптоволокна 3х метровый!очень удобно)))

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      И что, так же как и я, на нижний конец кабеля привязываете что-то тяжёленькое?

      Ответить
      • АлександрNo Gravatar:

        нет оно жесткое и гибкое помогает как при вертикальной так и при горизонтальной протяжке!

        Ответить
  • АлександрNo Gravatar:

    так можно использовать из стеклопластика стержень!эфект тот же)))просто вспомнился последний монтаж в полностью обшитом гипсом помещении!

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Да, кабеля пихать под гипсу — увлекательное и творческое занятие. Иногда нужно обладать недюжинной интуицией и терпением!

    Я в таких случаях использую кабель-канал. Жаль, что он только 2 м, иногда не хватает.

    Ответить
  • АлександрNo Gravatar:

    Электрика у меня для души,а вобще я занимаюсь монтажем звукового светового и видео оборудования в ресторанах и клубах!И к сожелению не всегда приходится работать в момент стройки,иногда в работающем заведении при условии не повредить дизайн работаем!так что творческий подход всегда)))

    Ответить
  • МихаилNo Gravatar:

    у меня такой вопрос, что имеется в виду за точку как я понимаю розетки, вилки, светильники, а коробки то же точки?)) заранее спасибо)

    Ответить
  • ДенисNo Gravatar:

    А чем отличаются ВВГ-нг , ВВГ-пнг и ВВГ—нг LS ? и можно ли их отличить по внешнему виду, есть какие то отличительные признаки ?
    И есть ли марка ВВГ-пнг ls ?

    Интересно кто-нить пытался проводить исследование по чистоте меди применяемой в кабелях разных заводов/разных сечении ?

    Кх-м , а собственно сколько заводов производят его в России по ГОСТУ , а не по ТУ ? можно ли выделить так сказать десятку лидеров в плане убывания качества (понятно что сугубо имхо, но всё же) сверху — 3 лидеров, в середине с 4 по примерно 6 позицию — середнечки, брать можно , но бдить и внизу явные аутсайдеры — брать можно, но только если денег нет от слова совсем и рисковать.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      LS означает Low Smoke, то есть с малым выделением дыма. Считается более пожаробезопасным. Буква «п» означает «плоский»

      Исследования касательно чистоты меди где-то видел. Но их можно провести самостоятельно, измерим сопротивление бухты кабеля (например, 100м). Кабель ГОСТ и на вид в 2 раза толще, и чистота меди там лучше, и соответственно сопротивление и потерь меньше.

      А в основном для производства кабелей применяют лом меди, а там примесей — полно.

      Да, бдеть надо, просто закладывать кабель минимум с запасом в 2 раза.

      Ответить
  • ДенисNo Gravatar:

    Доброго времени суток.
    1). Что можете сказать хорошего/плохого насчёта кабеля ВВГ-НГ п (А) 1,5 квадрата про-ва «Рыбинск-кабель» ?
    Доводилось использовать или нет ?
    Кабель ГОСТОвский — по крайне промаркирован так.

    2).Доводилось ли вам работать с проводами которые хранились на барабане на открытом воздухе -под навесом т.е отрезаны оттуда и с проводами (куски) которые хранились в помещений т.е при нормальной температуре и влажности , не было ли потом различии при эксплуатации и при прокладке ?

    3).Можно ли прокладывать ВВГ-НГ п (А) при отрицательных температурах или не желательно ? и доводилось вам его прокладывать при -10 ?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      1) По гостовскому кабелю есть субьективное мнение — он более толстый на вид, более мягкий и удобный в монтаже. Использовал, но мало. В основном беру обычный, главное — делать запас по току.
      2) При хранении кабелей на улице более года, когда на них действуют перепады температур, считаю качество изоляции ухудшается. И надо быть внимательным при монтаже
      3) Производитель не рекомендует монтаж при температуре ниже -10С. Я лично пытался монтировать его при нуле — он становится дубовый, работать невозможно.

      Ответить
  • ДенисNo Gravatar:

    Обязательна ли при прокладке кабеля через несгораемое основание- стену (кирпич, бетон) металлическая труба или достаточно обычной гофры ПВХ и кабеля ВВГ-НГ п(А), я например проложил через гофру

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Об этом пишется в ПУЭ 2.1.58.: В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п…

      То есть, на это есть причины: сменяемость, также повышенный риск повреждения от просадки зданий и при отделке стен.

      Ответить
