Что такое датчик движения

Датчик (детектор) движения — инфракрасный (тепловой) датчик, который обнаруживает перемещение живых объектов и управляет освещением. В датчике движения используется в качестве сенсора пироэлектрический датчик, принцип работы которого основан на повышении напряжения на его выходе при повышении уровня инфракрасного излучения по сравнению с фоновым.

Для включения света используется внутреннее реле датчика.

Датчик может быть и уличным, и применяться для освещения на больших площадях. Уличный датчик также бывает в составе прожектора.

Кстати, если зимой мимо датчика пройдет хорошо одетый человек, датчик может его и «не заметить», хотя в теплое время сработает четко. Это можно объяснить тем, что окружающая температура и температура одежды человека почти равны.

Назначение инфракрасного датчика движения

Можно сказать, что датчик движения служит двум целям.

  1. Несомненно, важное назначение датчика движения — экономить электроэнергию при освещении. Свет горит только тогда, когда это действительно необходимо.
  2. Эффект присутствия. Датчики движения ставят на улице перед воротами, в подъезде, на окнах первых этажей. В таком применении функция датчика движения — включить освещение и показать (сымитировать), что «кто-то есть дома».

Некоторым людям датчик действует на нервы. Кому-то присутствие детектора движения нравится и успокаивает — не надо заботиться о невыключенном свете, не надо искать и щелкать выключателем. Но есть люди, которых это напрягает — «непонятно, чего это он там щелкает», «а если мне свет не будет нужен», «а что я, должен всё время двигаться?» . Для таких случаев необходимо при установке датчика движения применить схему включения с дополнительными выключателями. Подробнее — на SamElectric.ru в статье Схемы включения датчика движения.

Параметры ик датчиков движения

  • Напряжение питания — 220 — 240 В, 50 Гц.
  • Время включения (таймер задержки) — от 2 секунд до 8 минут. Желаемое время, в течение которого свет будет гореть после срабатывания датчика. Устанавливается регулятором.

Кстати, в большинстве простейших моделей движение «не накапливается». То есть, если человек всё время включения бегал перед датчиком, а перед выключением замер, для включения надо шевелиться опять. Чтобы такого неприятного эффекта не происходило, в случаях непрерывного движения выход датчика надо закорачивать дополнительным выключателем.

  • Светочувствительность — от 2 до 1000 Люкс. Обычно устанавливается переключателем (в дешевых моделях, 2-3 положения) или регулируется плавно. Параметр показывает, при какой внешней освещенности работает датчик. При установке освещенности до 100 Люкс прибор будет работать только ночью. При установке максимальной внешней освещенности датчик будет работать в любое время суток.
  • Дистанция обзора (расстояние обнаружения) — до 15 метров.
  • Скорость срабатывания — от 0,5 до 1,5 м/с. Если детектируемый объект будет двигаться очень медленно, его температура будет сливаться с общим температурным фоном, не вызывая срабатывания. Если быстро — датчик не успеет сработать, и объект уйдет из зоны охвата.
  • Максимальный коммутируемый ток. В зависимости от области применения может быть разным. В системах охранной сигнализации ток небольшой, и используются нормально замкнутые контакты. В применениях для освещения в датчиках применяется с основном электромагнитное реле, которое и определяет мощность нагрузки. Бытовые датчики в основном выпускаются на ток от 1000 до 1500 Вт.
  • Зона улавливания (угол обзора). В потолочных датчиках этот угол обычно равен 360 градусов. Но при этом очевидно, что зона охвата будет определяться и высотой. Настенные датчики имеют угол обзора от 120 до 180 градусов.

Применение

В последнее время инфракрасные датчики движения устанавливают для «умного» и экономного включения света в местах общего пользования — лестничные площадки, дворы. В квартирах и домах ИК-датчики устанавливают в коридорах, туалетах и т.п. Иными словами, применяются ИК-датчики в местах, где освещение требуется только в присутствии людей, но ставить обычный выключатель не целесообразно.

Схемы ИК-датчиков

Для тех, кто интересуется устройством, схемой и ремонтом датчиков, рекомендую мою статью про его устройство и схему.

Устройство датчика движения ДД

Ниже приведу несколько фото внутреннего устройства инфракрасного датчика движения ДД-024 торговой марки ИЕК.

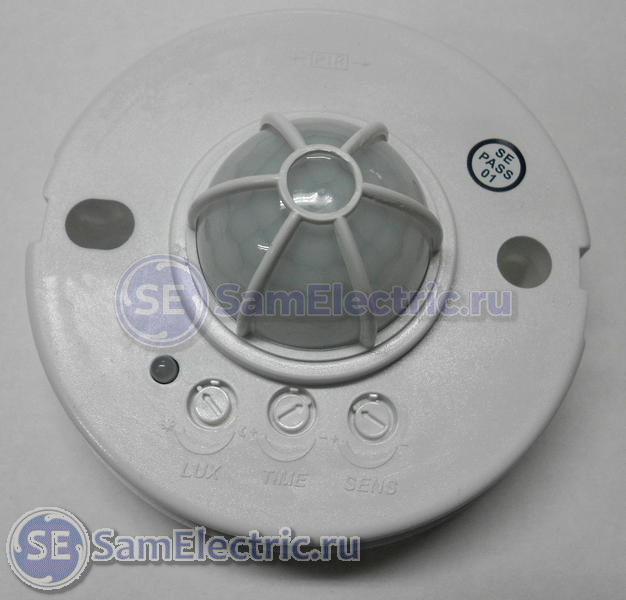

Внешний вид датчика движения ДД-024

Внешний вид датчика движения ДД-024

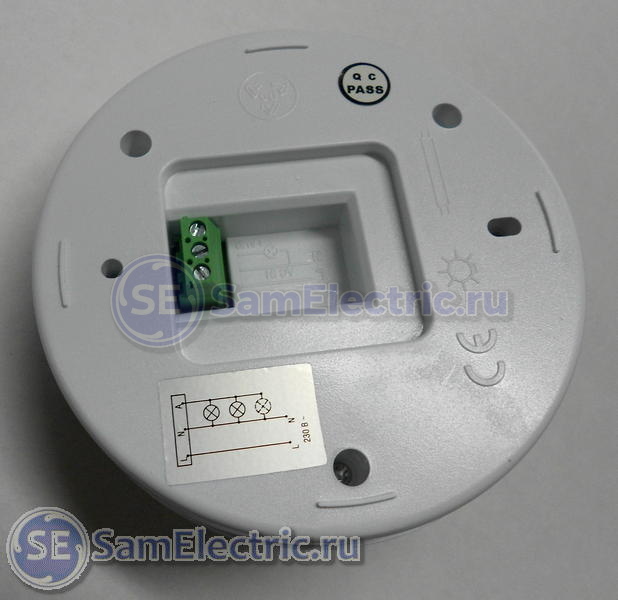

Вид сзади. Клеммы и схема подключения

Вид сзади. Клеммы и схема подключения

Фото со снятой верхней крышкой. Регуляторы освещенности, времени, чувствительности

Фото со снятой верхней крышкой. Регуляторы освещенности, времени, чувствительности

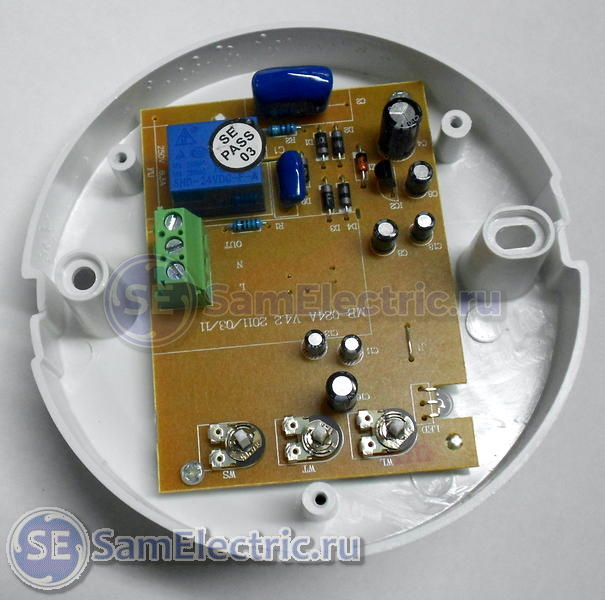

Вскрываем корпус. Печатная плата с электронной схемой датчика

Вскрываем корпус. Печатная плата с электронной схемой датчика

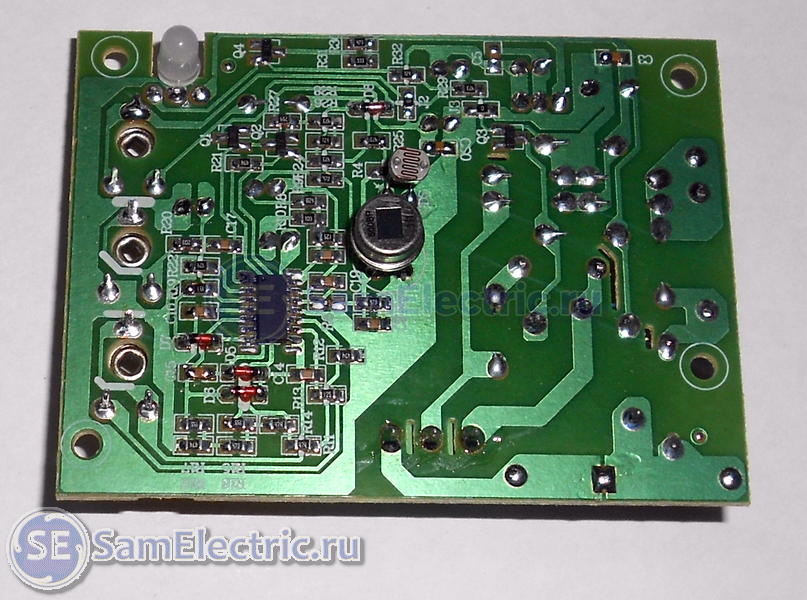

Печатная плата. Вид со стороны пайки

Печатная плата. Вид со стороны пайки

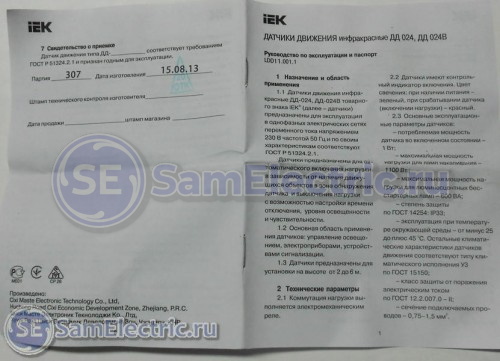

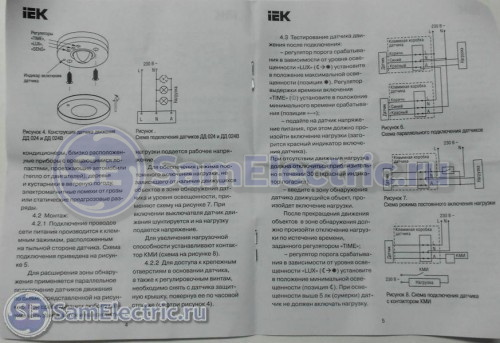

Инструкция к датчику движения. 1

Инструкция к датчику движения. 1

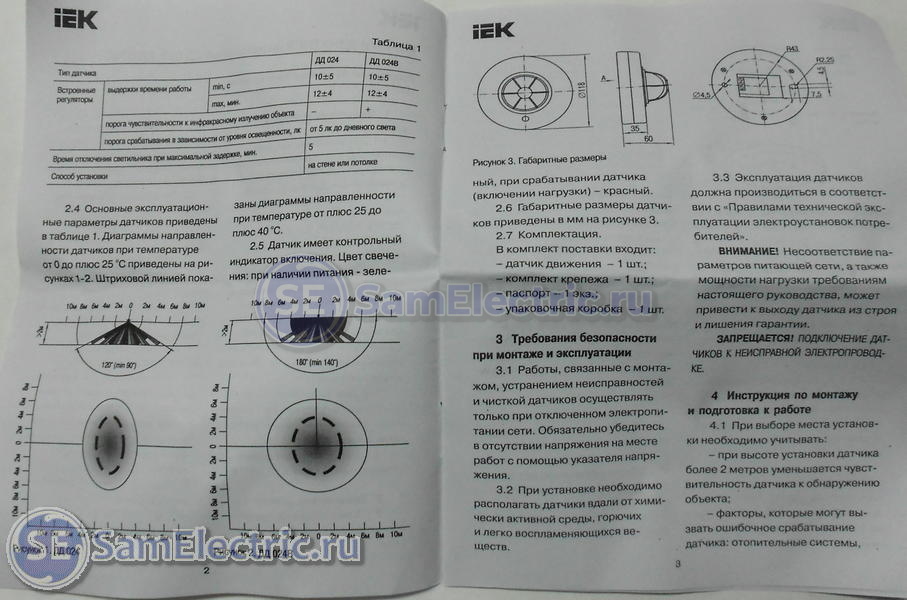

Инструкция к датчику движения. 2

Инструкция к датчику движения. 2

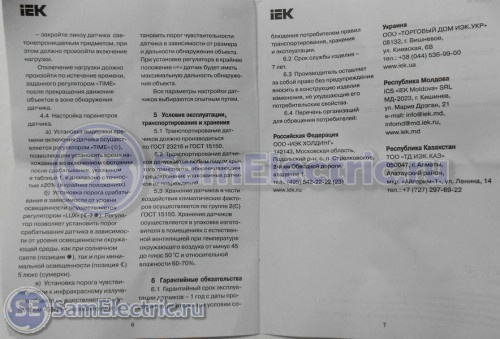

Инструкция к датчику движения. 3

Инструкция к датчику движения. 3

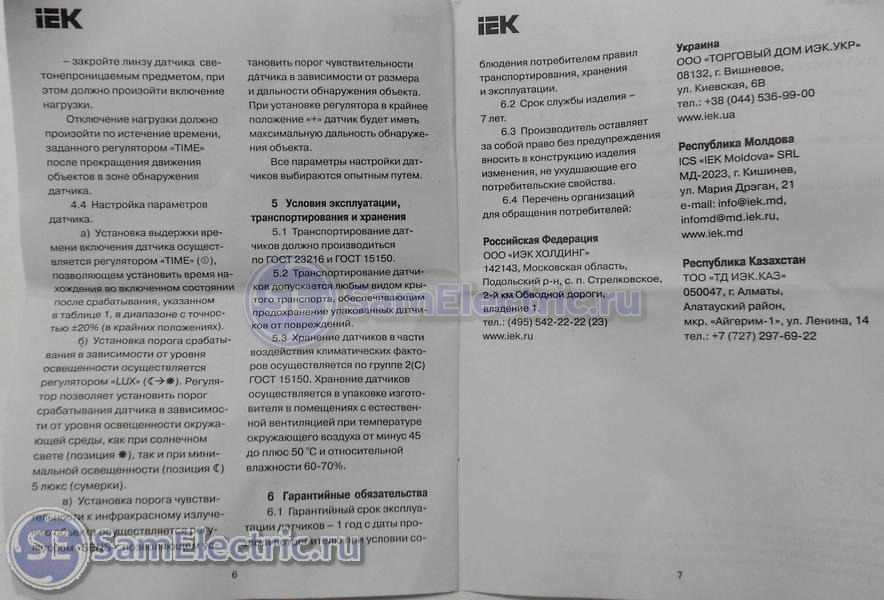

Инструкция к датчику движения. 4

Инструкция к датчику движения. 4

 Установка датчика движения

Вариант установки датчика движения ДД-009 показан ниже на фото.

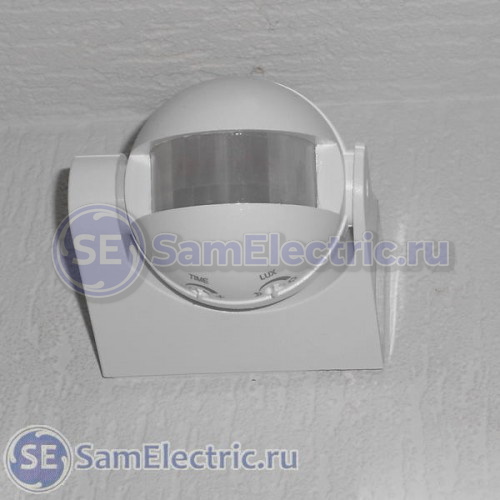

Датчик движения установлен на стене, около потолка

Датчик движения установлен на стене, около потолка

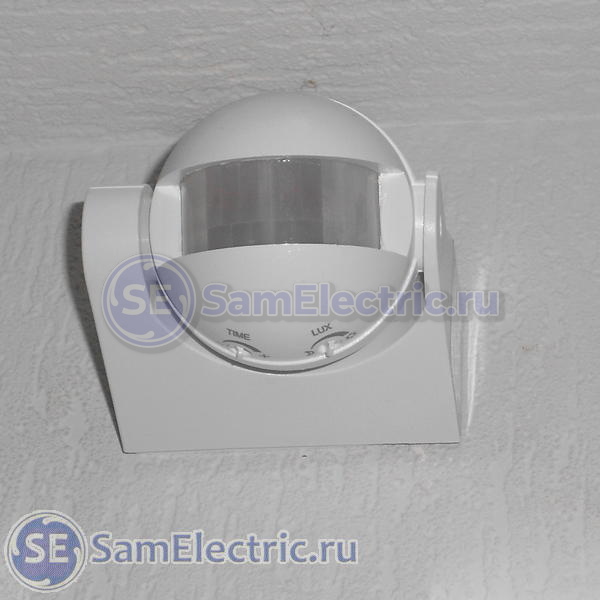

Датчик движения ДД-009. Установлен на проходе, на высоте около 2,3 м

Датчик движения ДД-009. Установлен на проходе, на высоте около 2,3 м


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (12) на “Датчик движения. Описание и параметры”

  • Александр/СамЭлектрикNo Gravatar:

    Опубликовал фото с устройством и внешним видом датчика движения ДД-024 ИЕК

    Ответить
  • ЛешаNo Gravatar:

    Друзья, подскажите можно ли подключить к датчику присутсвия регулятор силы света?

    допустим чем ближе к датчику тем свет ярче или, чем больше людей, тем свет ярче?

    Спасибо заранее за ответ

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Вопрос интересный. У датчика двоичная логика: включен/выключен. Могу только посоветовать на некотором расстоянии расположить несколько датчиков, каждый включает свои лампочки. Например, как здесь.

      Ответить
    • ВалерийNo Gravatar:

      Всё равно, датчик наделить всеми желаемыми функциями не получится. Для этого уже есть готовые системы автоматики (http://www.samelectric.ru/lamp-osveshhenie/sistema-interos.html#top) где оптимально сочетаются возможности датчиков движения и алгоритм обработки, связывающий сигналы от них и исполнительные устройства.

      Ответить
  • сергейNo Gravatar:

    интересно там написано- Кстати, если зимой мимо датчика пройдет хорошо одетый человек, датчик может его и «не заметить», хотя в теплое время сработает четко. Это можно объяснить тем, что окружающая температура и температура одежды человека почти равны . у меня датчик движения ДДВ-02 стоит около выхода на балкон , гардина или штора пошевеляться он сработает , но они же не тёплые ?

    Ответить
    • ВалерийNo Gravatar:

      Как правило, все пассивные инфракрасные датчики реагируют не на тепло, а на изменения теплового фона в пространстве. Излучение разделяется на зоны при помощи линзы Френеля и улавливается чувствительным элементом.
      Двигающегося человека даже в тёплой одежде зафиксируют — достаточно открытого лица. А на движение занавески реагирует, т.к. возникает перемещение масс воздуха разной температуры.

      Ответить
      • Александр/СамЭлектрикNo Gravatar:

        По открытому лицу. Это только если высокая чувствительность. При такой чувствительности будет на каждого кота срабатывать.

        Ответить
  • Андрей ИвановичNo Gravatar:

    Нужен датчик движения для улицы зималето, питание 220V. Расстояние покрытия до 40 метров. Какие конкретно модели датчиков посоветуете и если можно ссылки на них. Приветствую так же ссылки на aliexpress и ebay. Цель, установка для дачи. Хочу прикрутить к 4 датчикам 4 лампочки. Лампы будут располагаться в доме, при подходе к дому будет понятно с какой стороны движение. Дом на краю деревне и без забора. Спасибо за понимание.

    Ответить
  • ВалерийNo Gravatar:

    Здравствуйте, Андрей Иванович!
    Увы, в своей практике не встречал датчики движения, чувствительные на расстояние более 15-18 м.
    Для вашего случая, подходят системы, типа «ИК-барьер». В этом случает, контролируемая зона может быть до 100 м.
    Принцип работы — срабатывание при прерывании инфракрасного луча.

    Ответить
  • ВалентинNo Gravatar:

    Согласен. Либо несколько обычных датчиков движения установить на расстоянии 15-20м, и подключить параллельно.
    Тут как раз на сайте была статья где-то.

    Ответить
  • РоманNo Gravatar:

    Добрый день!

    У меня в квартире установлены датчика ДД-024, в какой-то момент некоторые после включения света прекратили его выключать. Раскрутил один, посмотрел, вроде все контакты на месте, регуляторы на месте. Как говорится капот открывал, по колесу стучал…
    Подскажите, пожалуйста, в чем может быть косяк? Датчикам уже по 7 лет, может уже от старости под замену?
    Спасибо

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Если датчик движения перестал выключаться — прежде всего проверьте контакты и пайку на плате.
      Затем — реле. Возможно, его контакты залипли (прозвоните в выключенном состоянии).
      Затем — целостность ключевого транзистора, который включает это реле.

      И затем, если ничего не получилось — поставьте вопрос ребром.

      Ответить
