Ремонт люстры с пультом дистанционного управления своими руками

Ремонт люстры с пультом дистанционного управления

В данной статье без лишних вступлений рассказано, как отремонтировать люстру с пультом управления своими руками.

Предполагается, что читатель знаком с устройством и подключением данного типа люстр.

Внимание! Для тех, кто не в курсе, как устроена и как монтировать такую люстру –  Статья про устройство люстры и про пример её подключенияРекомендую всем ознакомиться!

Также очень много реальных неисправностей и рекомендаций по ремонту – в комментариях к этой статье.



Ремонт люстры своими руками

Неисправностей в таких люстрах на самом деле всего две, и обе можно устранить своими руками, сейчас расскажу как.

Люстра с пультом управления не включается с пульта и выключателя

Это самая частая неисправность  – люстра вообще не включается. Надо в первую очередь проверить очевидное – батарейки в пульте и подачу питания на люстру. Возможно, неисправен выключатель либо нет контакта на потолке.

Дальше действовать по обстоятельствам. Часто, если питание есть, но не включается вся люстра, неисправен контроллер (приемник). Если часть – надо смотреть по группам освещения.

Люстра с пультом управления щелкает, но не включается

Щелчки при попытках включения с пульта либо с выключателя говорят о том, что скорее всего, контроллер люстры исправен. Как правило, не включаются не все группы сразу, а только одна или две.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!
Каждая группа освещения включается своим выходом контроллера. А так как выход контроллера имеет напряжение 220 В, то для питания светодиодов и галогенных ламп используются дополнительные блоки питания. Нужно убедиться, что при включении соответствующей группы на входе нужного БП появляется напряжение 220В. Если при этом напряжения на выходе нет – либо этот блок не исправен, либо выход замкнут (кз).

Ниже будут схемы и реальные примеры, будет понятнее.

Ремонт часто сводится к замене пульта управления в комплекте с приемником, контроллера, электронных трансформаторов и особо не отличается от ремонта других люстр.

Пара моментов в ремонте

Бывает ещё, что когда не включается одна группа в люстре, проблема в последовательно соединенных светодиодах. Если в одном из них происходит обрыв, то не горят все.

Кроме того, хочу предостеречь от установки чрезмерно мощных галогенных ламп. От этого либо сгорит трансформатор, либо патроны. А менять патроны в таких люстрах – самое сложное в ремонте.

Часто менять контроллер накладно, сложно и нет особой необходимости. В таком случае предлагаю блок управления люстрой с пультом вообще убрать, а подсоединить группы освещения через обычный выключатель. Дёшево, по-нашему.



Замена блока управления люстрой

Ниже показан пример схемы, как можно вообще убрать из люстры контроллер, и подключить люстру без пульта, через обычный выключатель. Иначе говоря, поломанной люстре дать вторую жизнь.

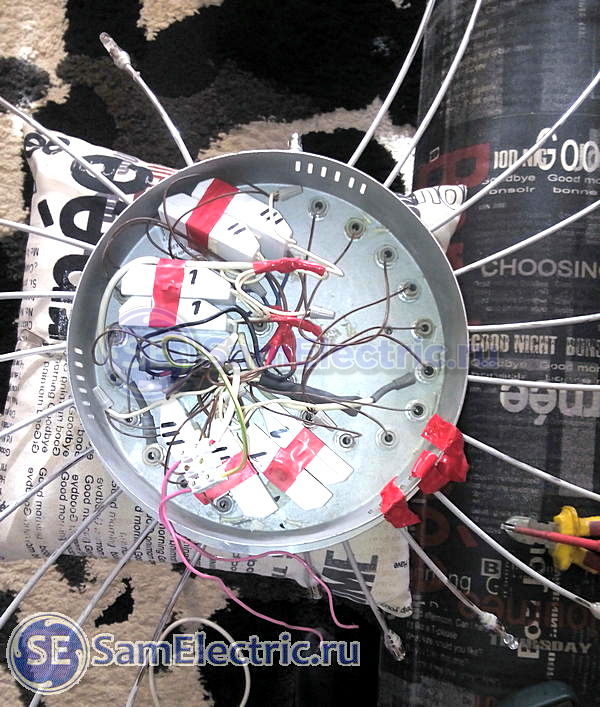

Фото прислал читатель Петр, см. комментарии от 16 мая 2015.

контроллер

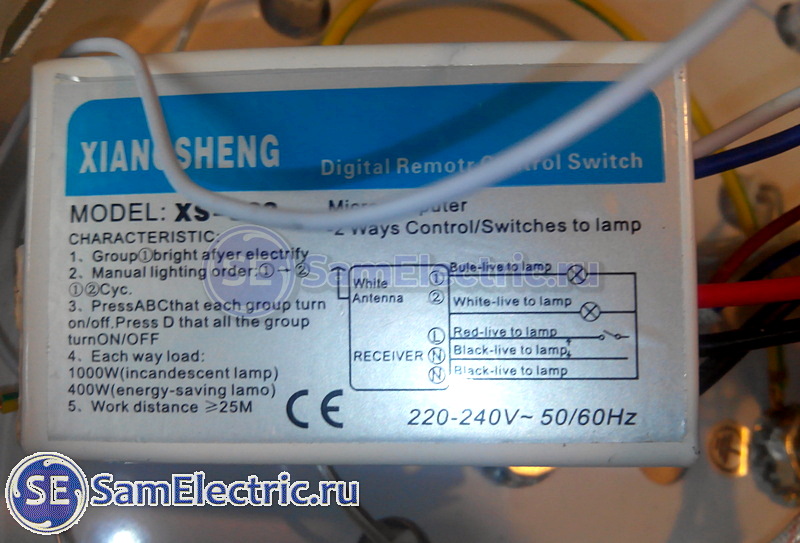

Контроллер (блок приемника) люстры

Вот какие подключения происходят в контроллере люстры на 2 группы освещения:

Схема люстры с пультом

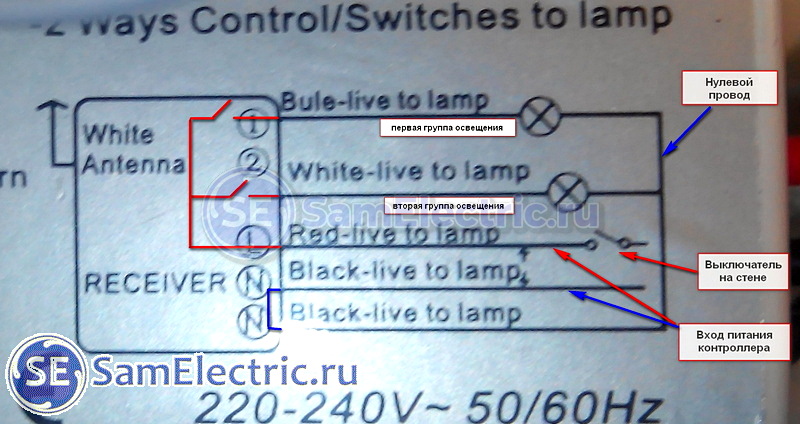

Контроллер. Схема люстры с пультом.

Фактически, в приемнике (контроллере) стоят два реле, которые включают одну, или другую группы освещения в люстре. То же самое делает обычный двухклавишный выключатель, который есть в любой квартире.

Только на выключатель действует рука, а на приемник – радиосигнал, посылаемый нами с пульта управления.

На вход питания контроллера приходит два провода – фаза через выключатель и ноль (торчат из потолка). Далее ноль (черный) через контроллер идёт на ноли лампочек (ещё черный). А Фаза (красный) – через контакты реле на фазы лампочек (голубой и белый).

Лампочки обычно включаются не напрямую (220В), а через блоки питания. Но это никак не меняет сути дела.

И вот, если контроллер поломался, его можно не менять (удовольствие около 1000 рублей, плюс работа, тем более, что его надо менять в паре с пультом), а просто выкинуть. И подключить люстру по обычной схеме:

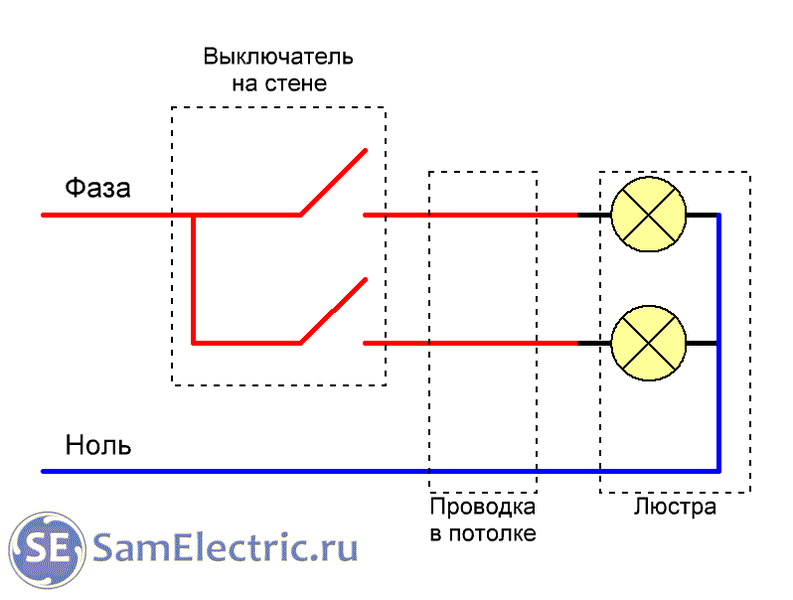

Люстра схема без контроллера

Люстра схема без контроллера

Это классическая схема подключения люстры через двухклавишный выключатель.



Ремонт контроллера люстры

Если ничего не помогло, функциональность люстры урезать не хочется, при этом менять контроллер нет средств, можно попробовать отремонтировать блок управления люстрой своими руками. У меня есть статья, в которой подробно рассмотрена электрическая принципиальная схема типичного контроллера, даны рекомендации по устранению часто встречающихся неисправностей, и приведен пример реального ремонта.

Как показывает моя практика, вероятность успешного ремонта контроллера светодиодной люстры довольно высока.



Контроллер люстры с тремя выходами

А вот схема контроллера с тремя выходами, присланная читателем Александром 31.10.2015:

контроллер 1000W X3 Power

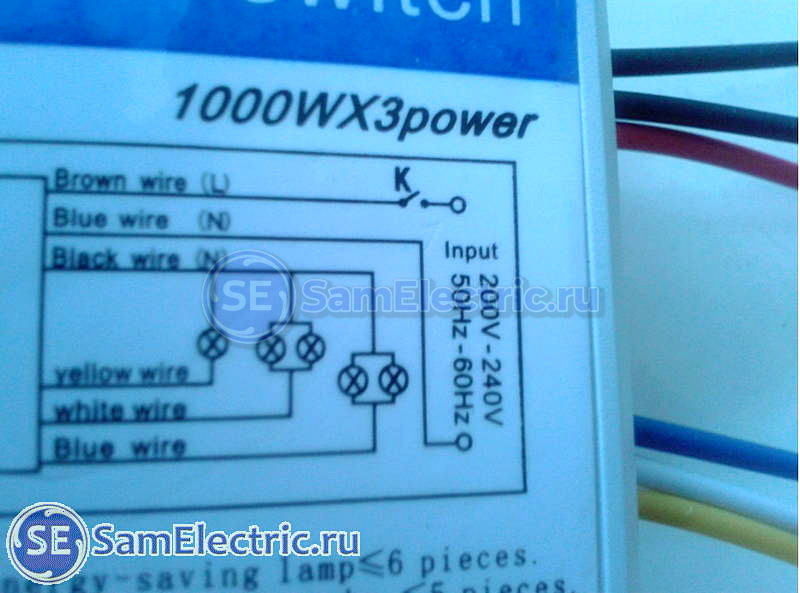

Контроллер для люстры с пультом 1000W X3 Power

На схеме обозначены:

  • К – настенный выключатель, через который подается фаза на вход L (коричневый провод)
  • N – входной нейтральный (нулевой) провод голубого цвета
  • N – выходной нейтральный (нулевой) провод голубого цвета, напрямую электрически подключен ко входному N на плате контроллера, используется для питания лампочек
  • Желтый, Белый, Голубой – выходы (фазы) для питания трёх групп лампочек.

Включаются группы ламп последовательно, в соответствии с заложенной в контроллер программой. Чтобы поменять последовательность включения групп лампочек, достаточно подключить их на нужные выходы контроллера.

Все выходы – 220В. Если используются лампочки на другое напряжение, то лампочки к выходам контроллера подключаются не напрямую, а через необходимые блоки питания (адаптеры).



Ещё пример начинки люстры

Фотографии присланы Еленой, см. комментарии к статье с 22 или 25 декабря 2015г.

Елены Прекрасные, пишите своё имя более подробно (хотя бы, Елена 123)! У меня на блоге Елен более 10 человек) Это ко всем относится!

Приемник - контроллер - дистанционный выключатель

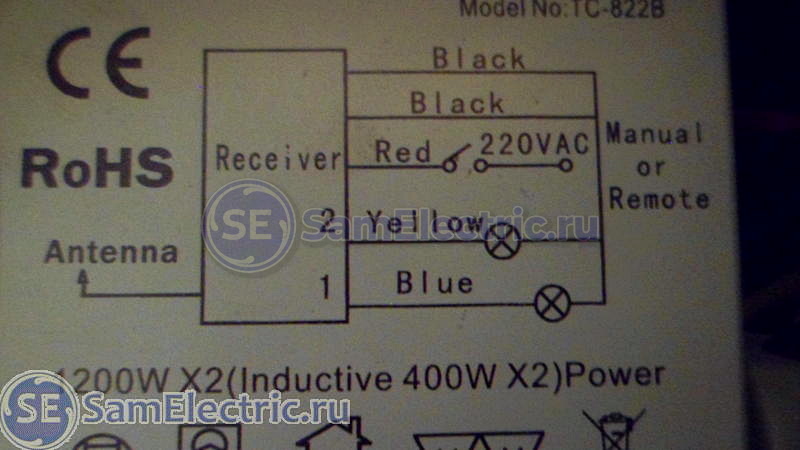

Приемник – контроллер – дистанционный выключатель

Вот блочок, который называют как угодно, но делает он следующее. Антенна принимает сигнал от пульта. В зависимости от сигнала (нажатой на пульте кнопки) включается или группа лампочек, подключенная на желтый провод (Yellow, условно показана одна лампочка), или группа, подключенная на голубой провод, или обе группы. На красный провод подается фаза через настенный выключатель, на черные – ноль.

Электронный трансформатор для питания галогенных лампочек люстры

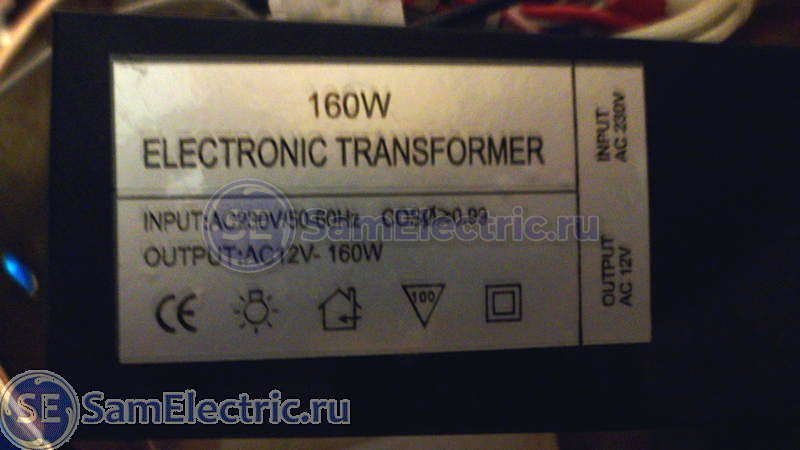

Электронный трансформатор для питания галогенных лампочек люстры

Такой трансформатор может питать до 8 лампочек мощностью по 20 Вт.

Ремонт заключается в следующем.

  1. Убедиться, что контроллер-приемник люстры “слышит” команды, подаваемые с пульта. Это можно сделать на слух, момент включения реле хорошо слышен.
  2. Убедиться, что при включении выходов на них по отношению в нулю (N) присутствует напряжение 220В.
  3. Убедиться, что это напряжение поступает на блоки питания групп освещения.
  4. Убедиться, что на выходах блоков групп есть нужное напряжение. Выходное напряжение обозначено на наклейках блоков.
  5. Проверить электропроводку от блоков до лампочек
  6. Убедиться в исправности лампочек.

На каждом этапе делать выводы о необходимой замене и ремонте.



Пример ремонта люстры

Тут приведен не совсем, ремонт, а можно сказать, модернизация в сторону упрощения.

Фото, приведенное ниже, мне прислал читатель:

Ремонт люстры с пультом управления.

Ремонт люстры с пультом управления. Контроллер полностью исключается из схемы.

Люстра вообще не содержит светодиодов, однако, принцип её работы и ремонта абсолютно тот же. Читатель пожаловался мне в письме, что люстра стала плохо реагировать на команды с пульта. Я посоветовал поменять контроллер. Однако, читатель признался, что ему не нравятся дистанционные прибамбасы, и тратить более 800 руб (управление по 3 каналам) он не собирается.

В результате по моему совету блок радиоуправления был из люстры совсем исключен, и питание подано с обычного трехклавишного выключателя.

Стоит сказать, что до этого были заменены электронные трансформаторы галогенных лампочек, причем пришлось на некоторые группы ставить по 2-3 трансформатора вместо одного, т.к. не было подходящего по мощности и габаритам.

Если в люстре применяются светодиоды, то рекомендую статью про Ремонт драйверов для последовательных светодиодов в люстре.



Галогеновые на светодиодные – можно ли заменить?

Можно, но не факт, что они будут гореть. Даже, если светодиодные лампочки – на 12 VAC (переменный ток), трансформатор может запускаться нестабильно, или не работать совсем. Поэтому, нужно либо менять источник питания на БП постоянного тока, как для светодиодной ленты, либо оставить часть галогеновых лампочек.

Напоминаю, что светодиоды и светодиодные лампочки – очень разные устройства!

А вот видео, в котором доходчиво всё рассказано и показано:



Видео про ремонт люстры

Напоследок видео – мой коллега, Дмитрий, рассказывает о своём опыте ремонта таких люстр:

На этом всё, всем удачи и хорошего освещения!
