Бюджетный вариант подключения генератора

Вторая статья на Конкурс. Статью прислал читатель Виктор Пивоваров из Краснодара. История этой статьи уходит корнями в переписку по электронной почте — Виктор спрашивал меня, как ему правильно и не дорого подключить генератор. В итоге я уговорил его написать эту статью)

Небольшое вступление от меня. Про подключение генераторов у меня уже есть три статьи:

Однако, тема о генераторах  - очень популярная, и я не сомневаюсь, что она в очередной раз вызовет читательский интерес. Поэтому, читайте, комментируйте, задавайте автору вопросы «на засыпку».

Я иногда по тексту буду вставлять в цитатах свои 25 копеек, думаю, автор не против)

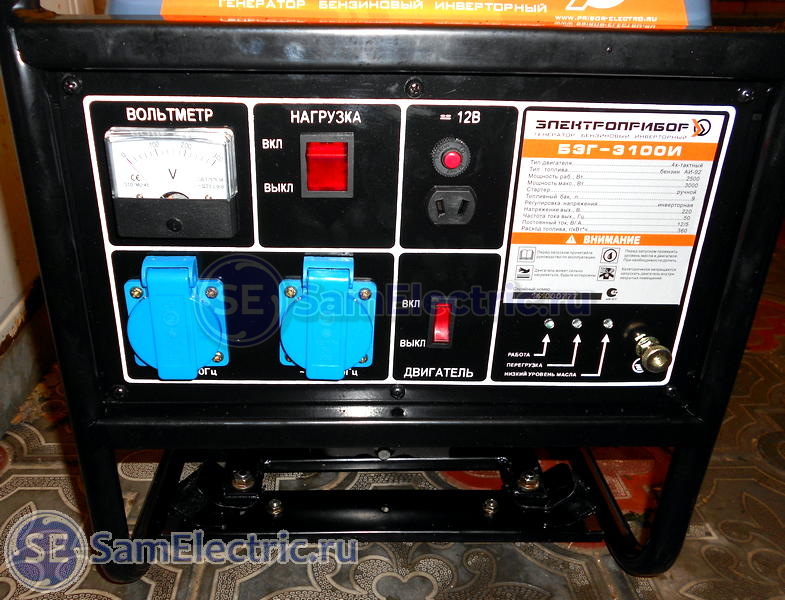

Инверторный генератор БЭГ-3100

Инверторный генератор БЭГ-3100

Здравствуйте, читатели этого замечательного блога! Я решил поучаствовать в конкурсе. Тем более есть чем поделиться.

Недавно я приобрел себе генератор для аварийного питания дома, ведь я живу за городом, и перебои с электричеством не редкость. В особенности переживаю за отопление. Потому что прошлой зимой приходилось постоянно следить за котлом (электронный с насосом), чтобы он не замерз, так как было дело выключали свет надолго.

Генератор я приобрёл Электроприбор БЭГ-3100 мощностью 3 кВт.

Генератор мне порекомендовали инверторный, поскольку он работает тише обычного. А у меня соседи нервные.

Поскольку немного разбираюсь в электрике, решил подключить его к дому сам, в том числе следуя советам Александра, автора блога.

Электропроводка в доме

После счетчика у меня стояло два автомата по 25А. Я решил сразу и их поменять, поскольку проводка в доме старая.

По выбору защитного автомата у меня много статей, вот основная. Вот, применительно к квартире.

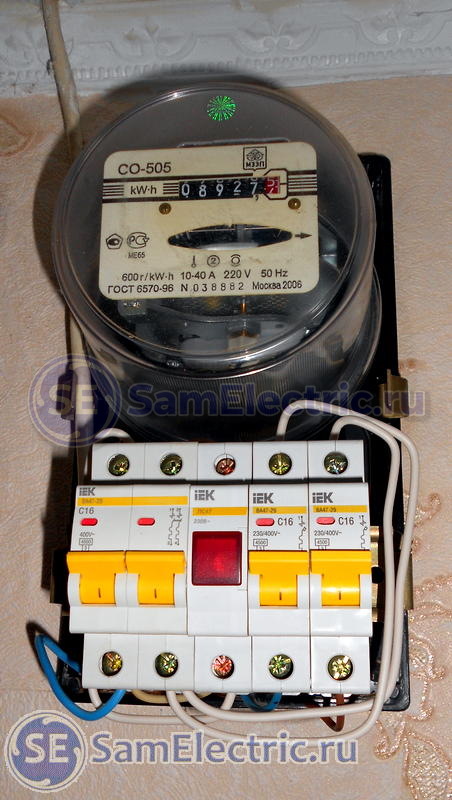

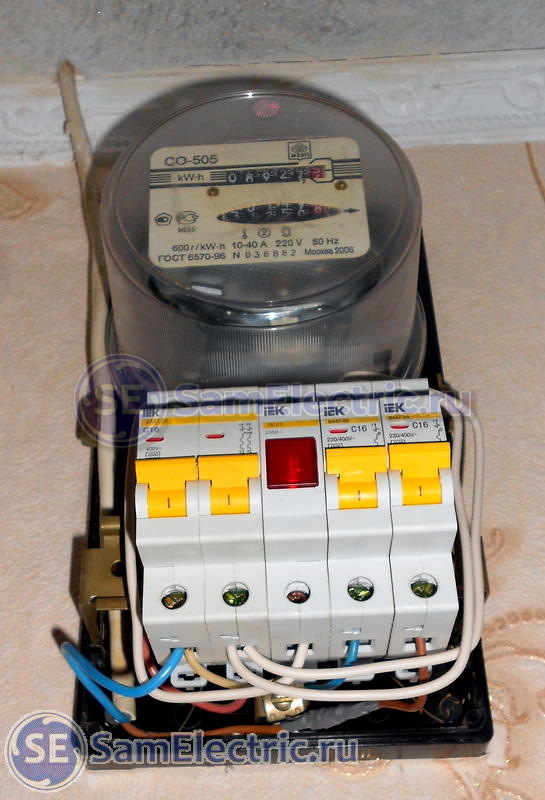

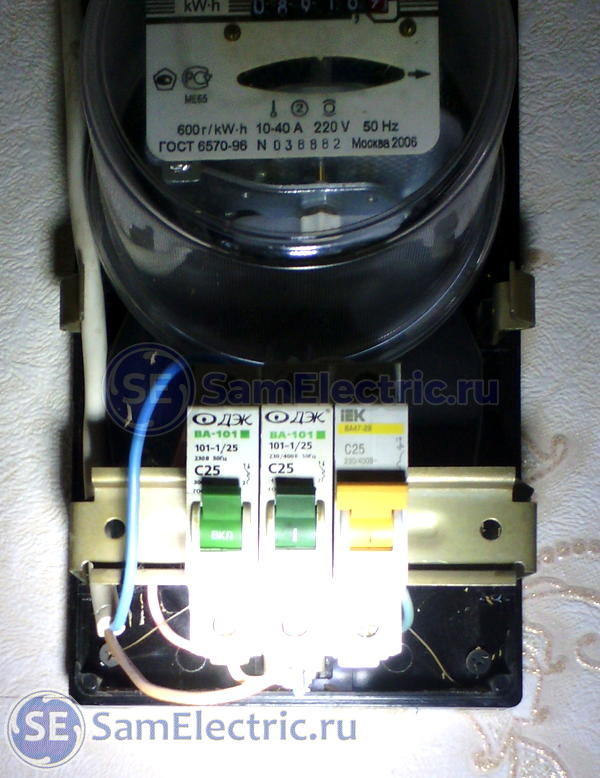

Счетчик и защитные автоматы

Счетчик и защитные автоматы. Третий, ИЕК  не подключен.

Кабель ПВС, который уходит вверх — уходит на летнюю кухню. Генератор решено ставить около летней кухни, под навесом, поэтому питание с генератора будет приходить по этому кабелю.

Как подключать генератор

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо в розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

Кабель с вилками для подключения генератора в розетку

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

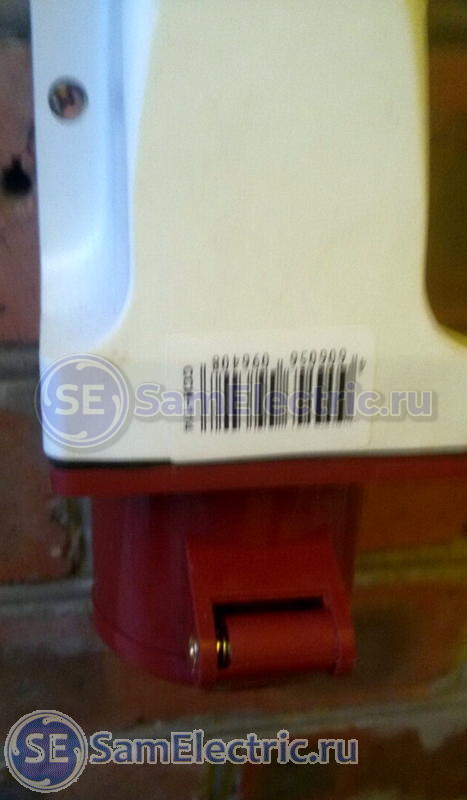

Розетка для генератора

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда — и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Кабель для подключения

Кабель для подключения

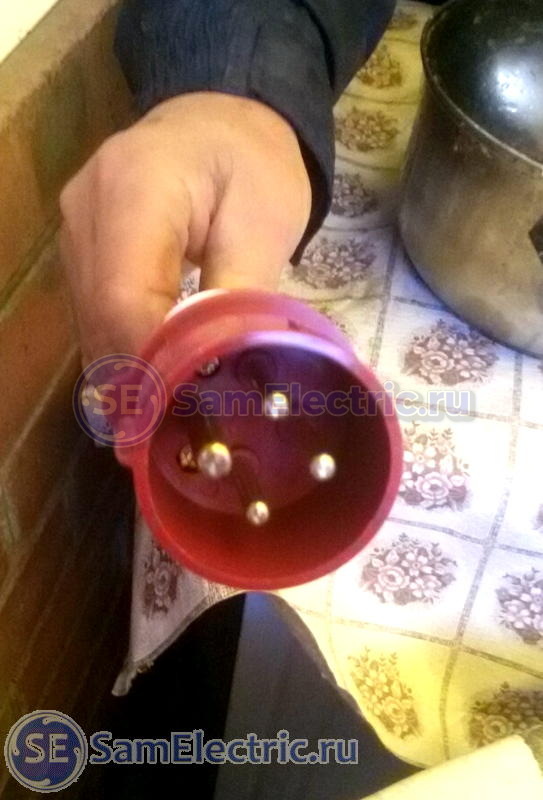

Вилка имеет такой вид:

Вилка выхода с генератора

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды — секрет в последовательности подключения, об этом позже.

Переделка ввода

Напряжение с улицы после счетчика поступает в дом через двухполюсный автомат №1, а потом — через автоматы №2 и №3.

А напряжение с генератора — через автомат №2.

Самое главное — при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае — сработают защитные автоматы, в худшем — сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем — на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

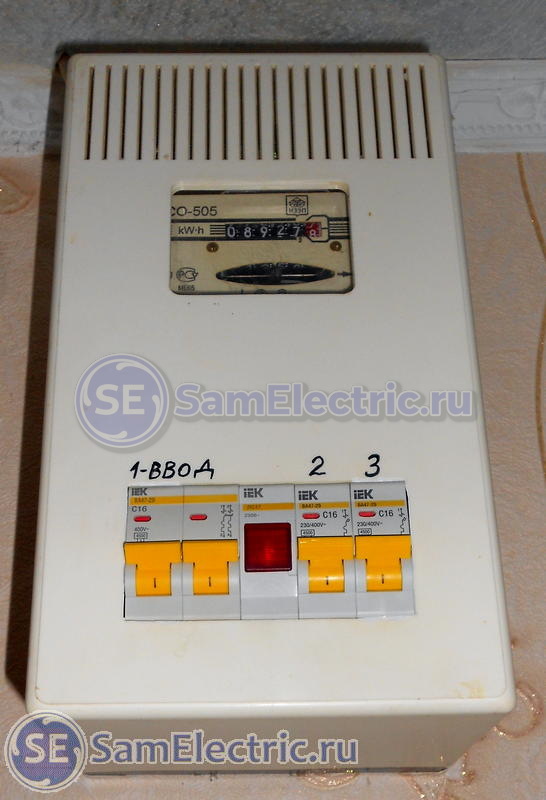

Электрощиток со счетчиком и автоматами

Электрощиток со счетчиком и автоматами

Схема подключения

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Схема подключения генератора к домашней сети

 Последовательность включения генератора

Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

Если пропал свет с улицы

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

Если свет дали

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском — вообще делать ничего не надо!

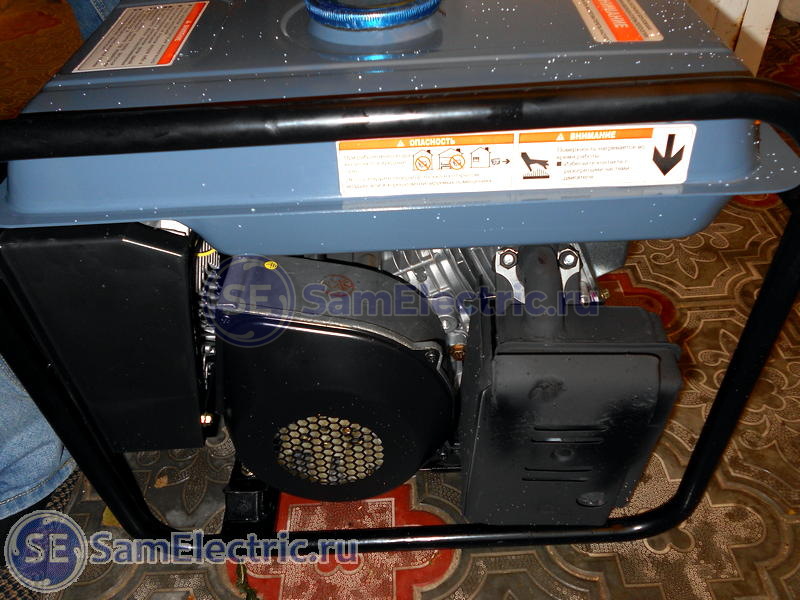

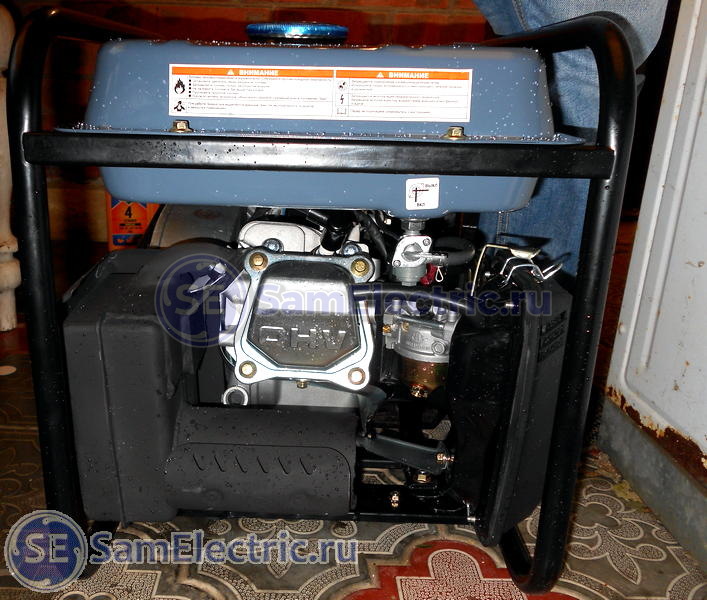

Фото генератора

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

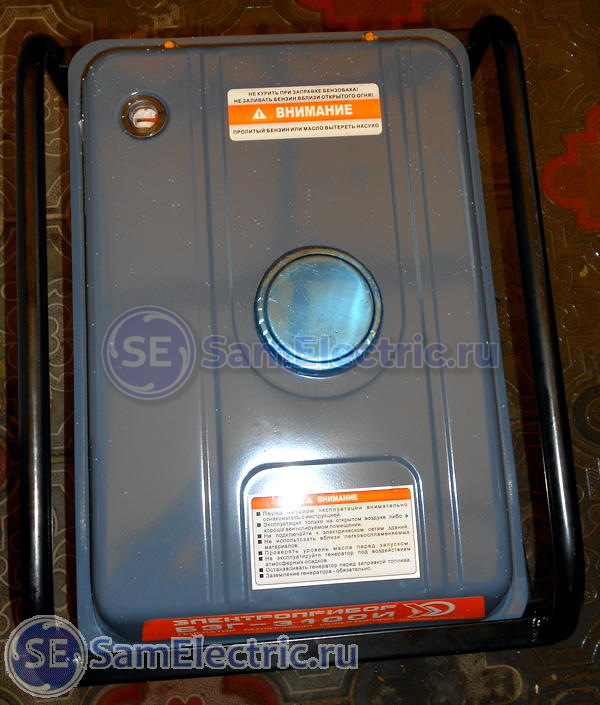

Бак для бензина. Индикатор уровня и крышка

Бак для бензина. Индикатор уровня и крышка



Фильтр воздухозаборника

Фильтр воздухозаборника

Топливный кран

Топливный кран

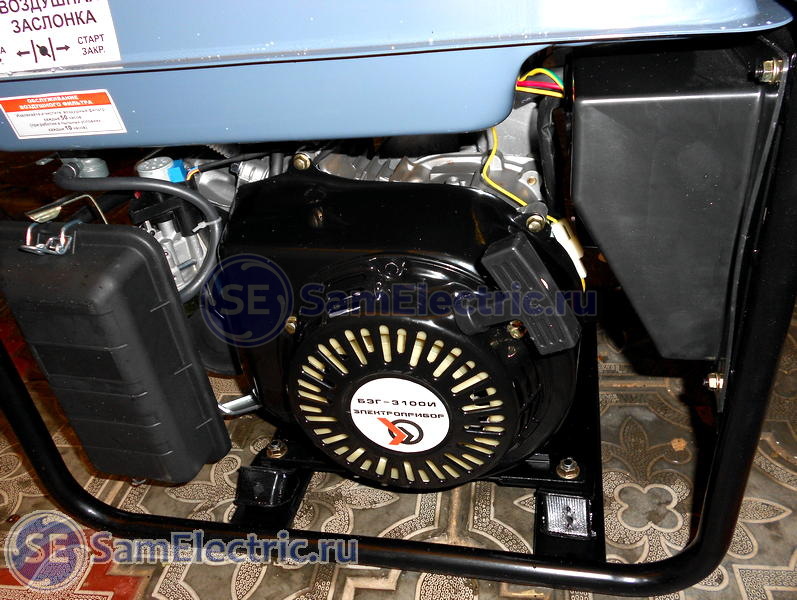

Ручной стартер

Ручной стартер

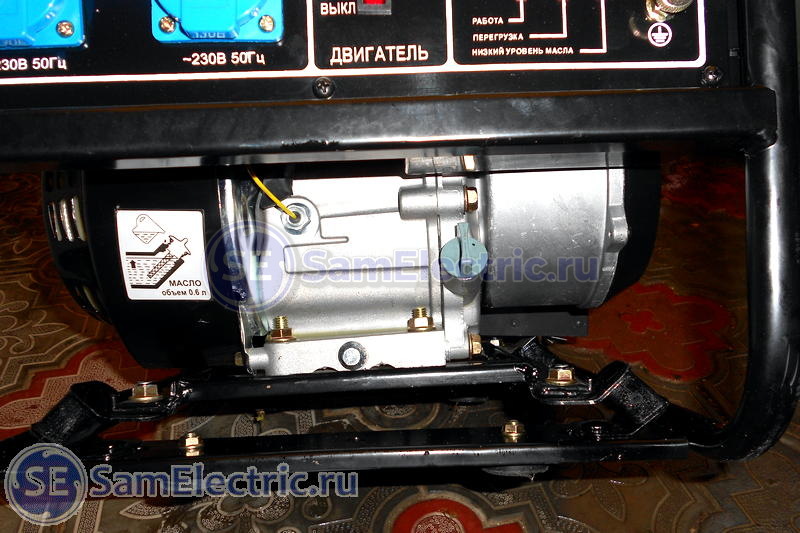

Залив масла

Залив масла

Плюсы и минусы генератора

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита

Схема генератора

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение — фото, как у нас на рынке продают картошку)

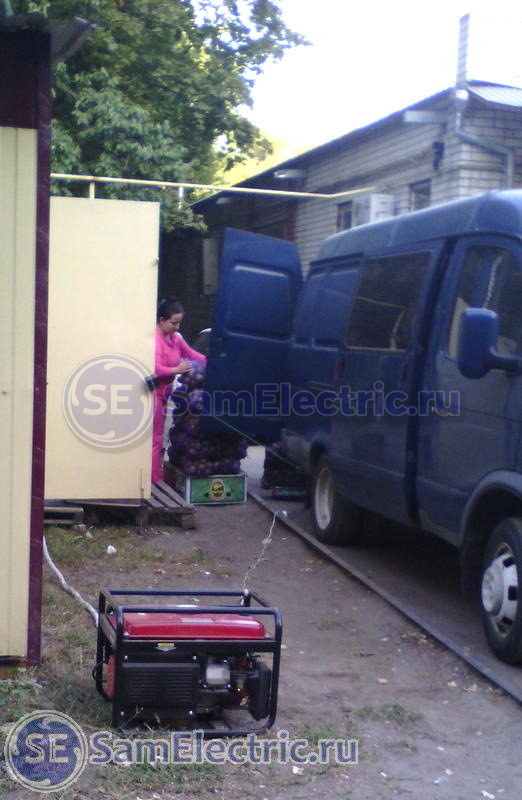

Генератор питает ларёк и весы

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы.

Всем спасибо за внимание, прошу голосовать за меня!

 Если статья понравилась, вы можете проголосовать за неё здесь.


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (35) на “Бюджетный вариант подключения генератора”

  • АлексейNo Gravatar:

    Хорошая статья!
    Неужели картошка окупает расходы на питание весов? :-)

    Ответить
  • vgeniyNo Gravatar:

    В целях безопасности используется перекидной рубильник, а схема остается без изменений.

    Ответить
  • Alex SNo Gravatar:

    Виктор, новых успехов в Новом Году!

    Генератор в своём хозяйстве — хорошая и нужная вещь! Ваше решение наверняка вызовет интерес читателей, имеющих проблемы в части перебоев с эл.энергией в своём доме.
    Хотелось бы увидеть общую принципиальную схему электропитания вашего дома и ваше схемное решение включения генератора со всеми автоматами.

    Ответить
    • Виктор ПивоваровNo Gravatar:

      Спасибо всем за внимание к статье, буду стараться ответить на вопросы.

      Схему нарисую, вышлю, если не поздно!

      Ответить
  • Alex SNo Gravatar:

    Цитата:

    «Последовательность включения генератора
    Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)»

    А не было ли желания чисто физически/схемно решить «простые правила включения генератора» и исключить тем самым человеческий фактор (жену) — называется «Защита от дурака»?

    Ответить
    • Виктор ПивоваровNo Gravatar:

      Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.
      Думал поставить переключатель, но цена его — больше 1000 руб поэтому остановился на автоматах.

      Ответить
      • BoB4ukNo Gravatar:

        Мне то ваши проблемы понятны, в отличии о т Alex S, по возможности всё равно нужно поставить переключатель (не зря же примеры писал).

        Ответить
      • BoB4ukNo Gravatar:

        «Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.»
        Я то-же так думал.

        Ответить
  • Alex SNo Gravatar:

    В 70-х годах я имел дело (не с генератором) с мотопомпой якобы пожарного назначения. Это агрегат — водяной насос с забором ок. 50 мм диаметра с бензоприводом отечественного производства. Завести её (помпу) пытались все сотрудники нашего НИИ, включая КТН, шоферов и механиков, но удавалось это далеко не каждому, даже в летнее время.

    Надеюсь, ваш генератор заводится с одной попытки?

    Ответить
  • BoB4ukNo Gravatar:

    Цитата: «Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)»
    Хорошая «защита от дурака», особенно удобно (читать) когда свет отключат в тёмное время суток, спасибо рассмешил! Ну а серьёзно, «защиту от дурака» нужно ставить обязательно.
    Приведу несколько примеров из практики. На заводе электрик отключил рубильник питания крана и повесил предупреждающий знак, залез на троллеи что-то подтянут, пришёл сменщик, (подумал забыли, как объяснял потом) снял знак и включил рубильник, в итоге электрик на троллеях сгорел.
    «жена будет включать», женщины вообще не предсказуемы. Дома одно устройство (не генератор) нужно было включать в розетку с соблюдением фазировки. Сделал самое простейшее, взял жесткий провод, чтобы нельзя было перевернуть вилку (я с большим усилием мог это сделать), промаркировал фазу/нуль, проинструктировал жену и все равно она как-то умудрилась вывернут провод и сунуть в розетку и коротнуть (сказала что не смогла вставить в правильном положении). Ладно обошлось без последствий, пришлось ставить пускатель! А в данном случае полно причин забыть включить/выключить автомат (в спешке, в темноте, по пьянке и т.д.), даже супер-пупер спецы делают ошибки, а тут женщина (а если блондинка!?)

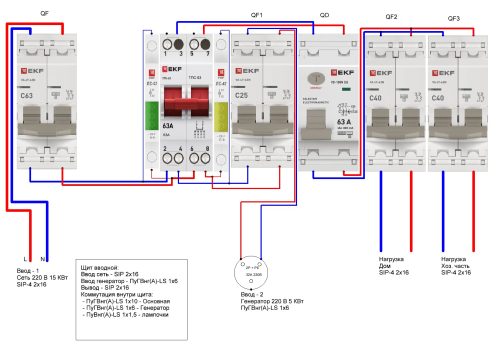

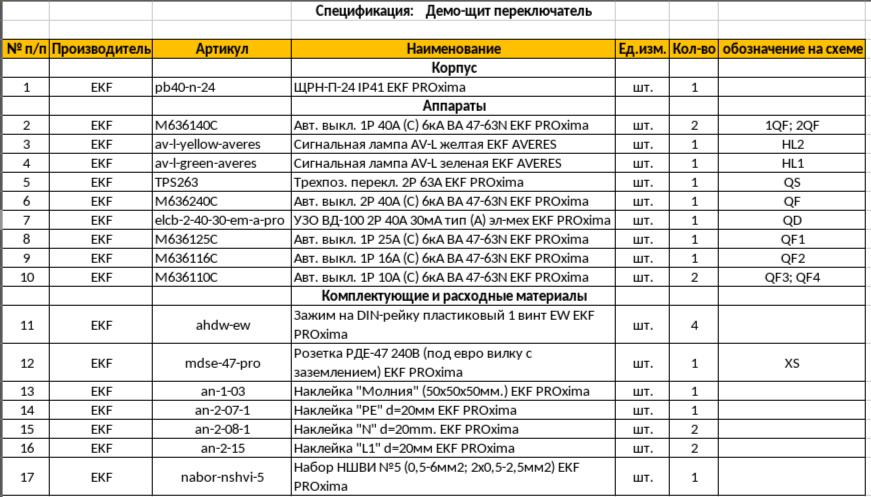

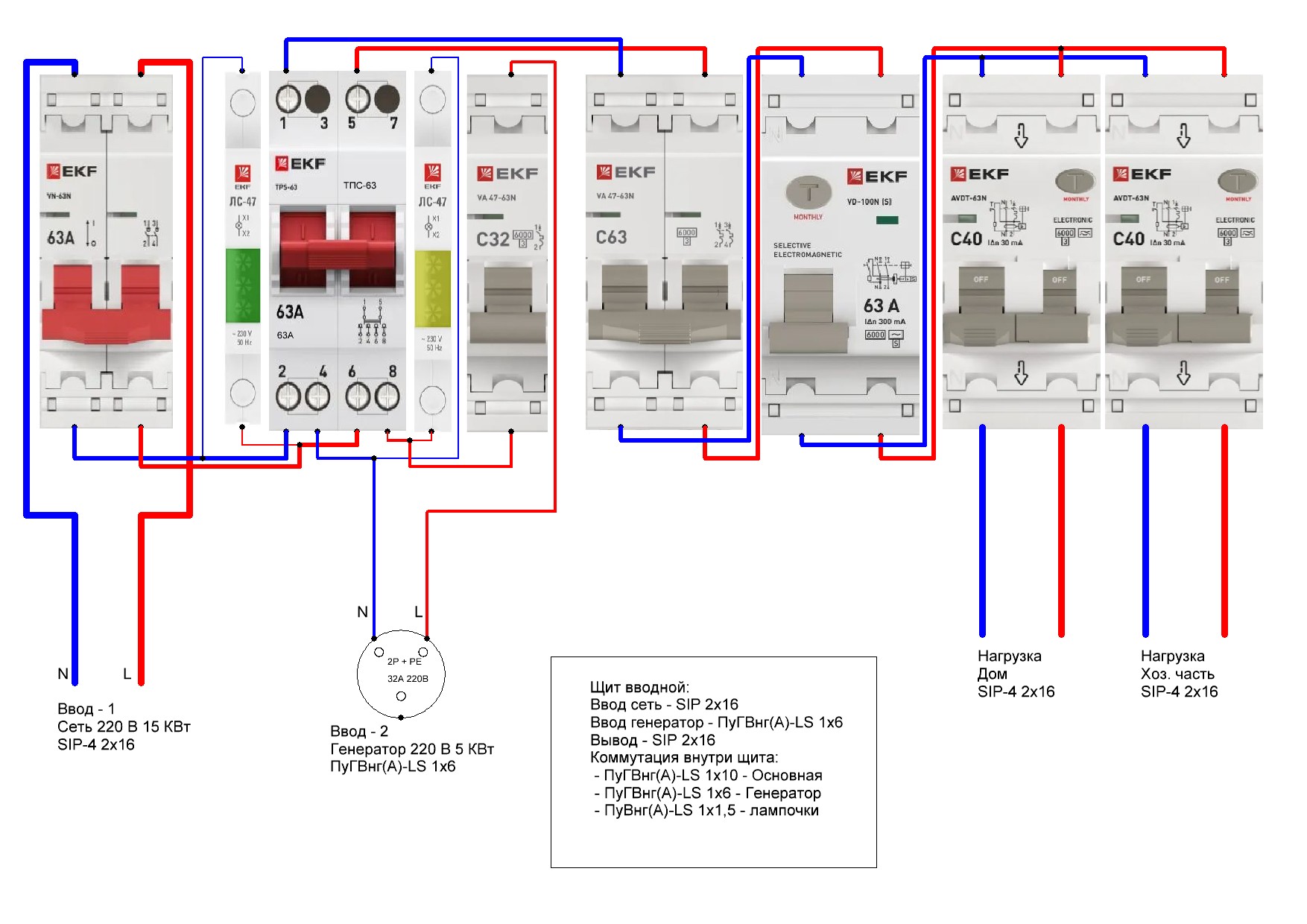

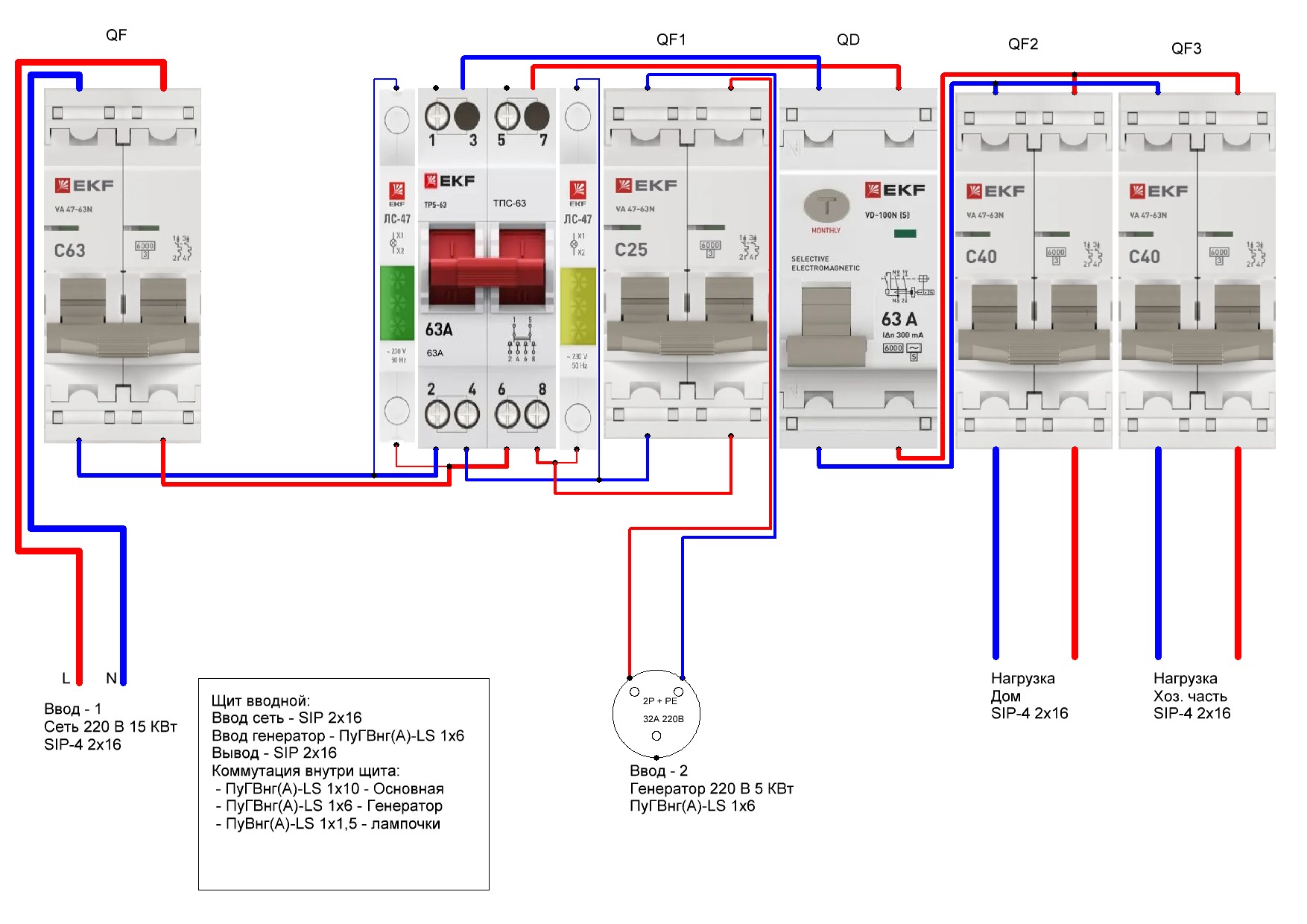

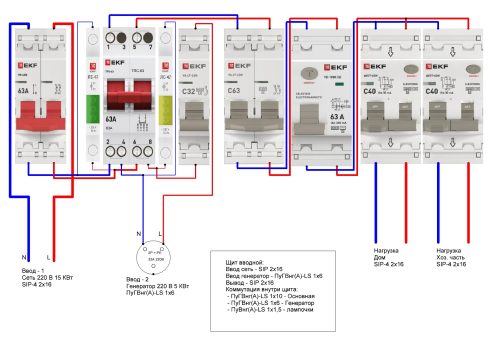

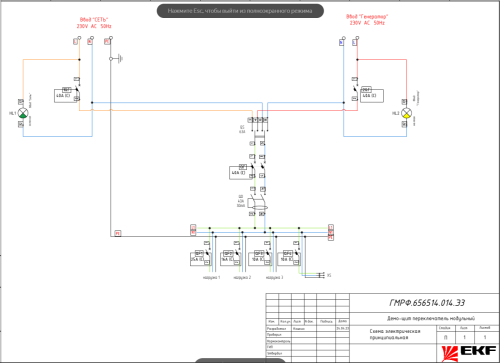

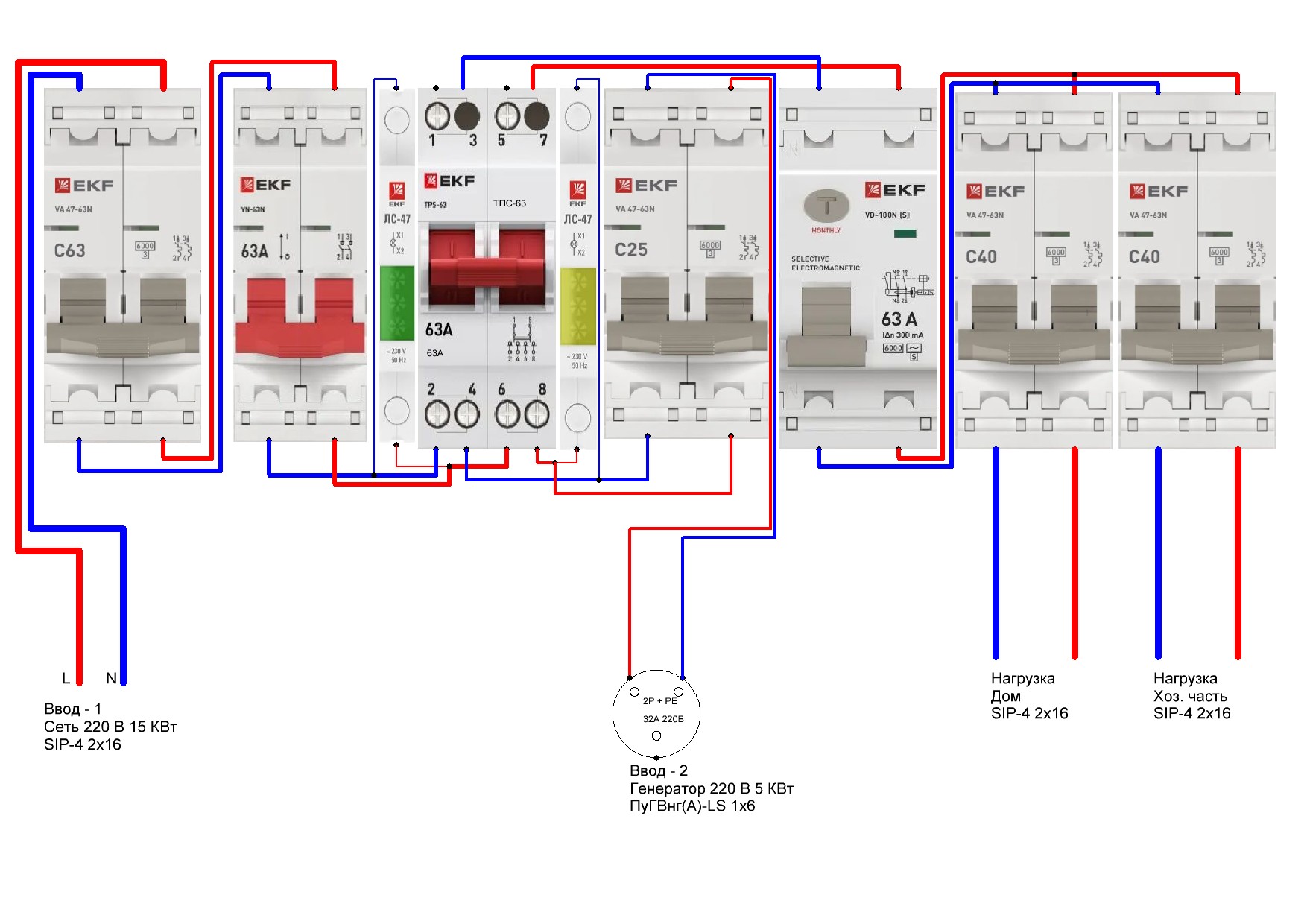

    Попугал, теперь как я сделал в подобном случае у друга. Попросил сделать как проще, ну я АВР делать не стал, а сделал РВР :) . Схема аналогичная (индикация сетевого напряжения, автоматы и пр.), но вместо автомата (№1 у автора) я поставил двухполюсной переключатель, потребители подключаются или к сети или генератору, при этом никогда не забудешь переключить (иначе будешь без света). Единственное (при отключенной сети) нужно поглядывать на индикатор, но выйти из положения можно дополнительной установкой звукового сигнала. В таких случаях я ставлю «пиликалки» из муз-открыток, зажигалок и т.д. К слову, на эл.термометр отопления поставил маленькую муз.ёлочку из оргстекла, при превышении заданной температуры, проиграв 10 секунд продолжает переливаться разными цветами, полезно и красиво.
    з.ы. Похоже автор экстремал, не побоялся работать под напряжением, вводного автомата нет! И ещё, вместо фото (бензобак, воздухофильтр и т.д.) не имеющих отношения к теме, нужно было выложить схему своей конструкции (хотя из описания вроде понятно).
    з.ы.з.ы. Ну я понаписал и в тему и не в тему, целая статья на конкурс :) .

    Ответить
    • Alex SNo Gravatar:

      Великолепно!
      Этот BoB4uk. по-моему, нуждается в мед.помощи.

      Ответить
      • Alex SNo Gravatar:

        Конечно, мед.сестра решит проблему.
        Уверен, Вам есть что понаписать. Думаю, Ваша статья еще уложится в «Конкурс», с Александром договоримся.

        Ответить
      • BoB4ukNo Gravatar:

        Согласен! Новогоднее обострение!

        Ответить
      • ВячеславNo Gravatar:

        Зря иронизируете,в своей манере он все правильно описал. Если есть вариант ошибиться, человек обязательно ошибется. Нужно исключить этот фактор, тем более, что это делается элементарным двухполюсным переключателем. А так как в статье делать ну никак нельзя.А в особености учить других этому.

        Ответить
  • ВиталийNo Gravatar:

    Меня порадовал индикатор наличия напряжения, нужная вещь!

    Ответить
    • BoB4ukNo Gravatar:

      Ну да, не бегать же к соседям узнавать дали свет или нет.

      Ответить
      • Alex SNo Gravatar:

        Друзья, ладно прикалываться! А вы купили себе аварийный генератор? Нет? Тогда вы резко отстали от жизни! А схемное решение у вас есть? Друзья, вы живете в 19-м веке!

        Ответить
    • Alex SNo Gravatar:

      Еще бы. Помню, теща довольна была подсветкой выключателя. Так, самсебеэлектрик!

      Ответить
  • Alex SNo Gravatar:

    Ау! Виталий, BoB4uk,
    Вам свет дали?

    Ответить
  • Alex SNo Gravatar:

    С утра сгладил обострения, теперь ровно. И свет в полный рост.Как у Вас?

    Ответить
    • BoB4ukNo Gravatar:

      Alex S
      Я уже здесь, но еще туплю, при чем здесь Виталий?

      Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Опубликована третья, заключительная статья участника конкурса — про электромонтаж в панельном доме.
    Просьба ознакомиться и обсудить.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    По просьбам читателей, добавлена схема подключения генератора.

    Ответить
  • ВалентинNo Gravatar:

    Индикатор в схемку для красоты до рисуйте .

    Ответить
  • BoB4ukNo Gravatar:

    Цитата «О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.»
    Под счетчиком в схеме?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Там на фото под счетчиком, с красным индикатором.

      Ответить
  • ДмитрийNo Gravatar:

    Не понял про подключение генератора к сети. Все будет подключаться через переноску. с одной стороны переноски разъем от «розетки типа ССИ-114″ с другой обычная вилка. То что используется ССИ-114 это хорошо но почему такой разъем не с обеих сторон переноски. По любому кто то перепутает право-лево «втыкнет» фазу на ноль.

    Второй вопрос почему не используется ручные переключатели. Они не очень дорогие. Занимают не много места (одно модуль место). Опять же кто то забудет отключить вводной АВ подаст напряжение на линию, … а там люди работают … = беда.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Подведение итогов конкурса и награждение победителей — ЗДЕСЬ.

    Ответить
  • АлександрNo Gravatar:

    Вопрос по поводу этой фразы: «3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита».
    - Другие статьи пока не читал, есть где то описание, какие ещё бывают варианты защиты генератора на выходе?

    Перекидной рубильник вместо отключения вводного автомата вручную какую может иметь маркировку?

    - А существуют ли готовые модули для звуковой сигнализации?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      У меня есть несколько статей по генераторам, ссылки в начале статьи.
      Сейчас посмотрел, защита во всех генераторах по выходу есть.

      По рубильникам не подскажу, ищите в инете, или в магазине. Как вариант — здесь. Только там — трехфазный вариант.

      Звуковая сигнализация. Есть звонки на ДИН-рейку. Только вот надо схему, которая бы сбрасывала звук. Например, выключатель звонка.

      Ответить
  • ЗафарNo Gravatar:

    Здраствуйте вот я тоже купил генератор по цене картошку и одну ностояшую авто автомат по цене марковку и работает без меня и без жены и тушет генератор когдо подоють електричество автомат 12 контактный тах тах работает как надо сделон в ссср контакты очен нодежные я хотелбы сделот чдобы он и зоводил генератор когдо тухнет свет но генератор по цене кортошки потсос не позволил!

    Ответить
  • АлександрNo Gravatar:

    «потсос не позволил» — а что это значит?

    Ответить
