Маркировка проводов при монтаже электрощита

провода в электрощитке - как разобраться

Провода в электрощитке — как разобраться?

В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай — ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.

Отличие кабеля от провода очень простое. В кабеле под общей оплеткой находится несколько изолированных проводов. Например, ходовой  кабель ВВГ-3х1,5 имеет изоляцию черного цвета, в которой находятся три провода сечением 1,5 мм2, каждый в своей изоляции. Цвет изоляции проводов в кабеле — белый, синий (бело-синий) и желто-зеленый.

При этом возникает проблема — как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.

Обычно электрики пишут маркером на кабеле название потребителя. Например, «Свет сп 1″ или «Роз кух стол». При этом необходимо на концах кабеля обмотать  участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными — при монтаже они могут цепляться или совсем потеряться.

Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.

Если вы используете другой, поделитесь в комментариях.

 Этап 1. Прокладка кабелей

На этом этапе протягиваю кабели от щитка до коробок. Как и писал выше, концы обматываю белой изолентой, на которой пишу сокращенно название потребителя (группы) и ставлю порядковый номер.

Подписанные кабели приходят к месту установки щитка

Подписанные кабели приходят к месту установки щитка

Название и номер аккуратно заношу в список около щитка.

Список групп электропотребителей

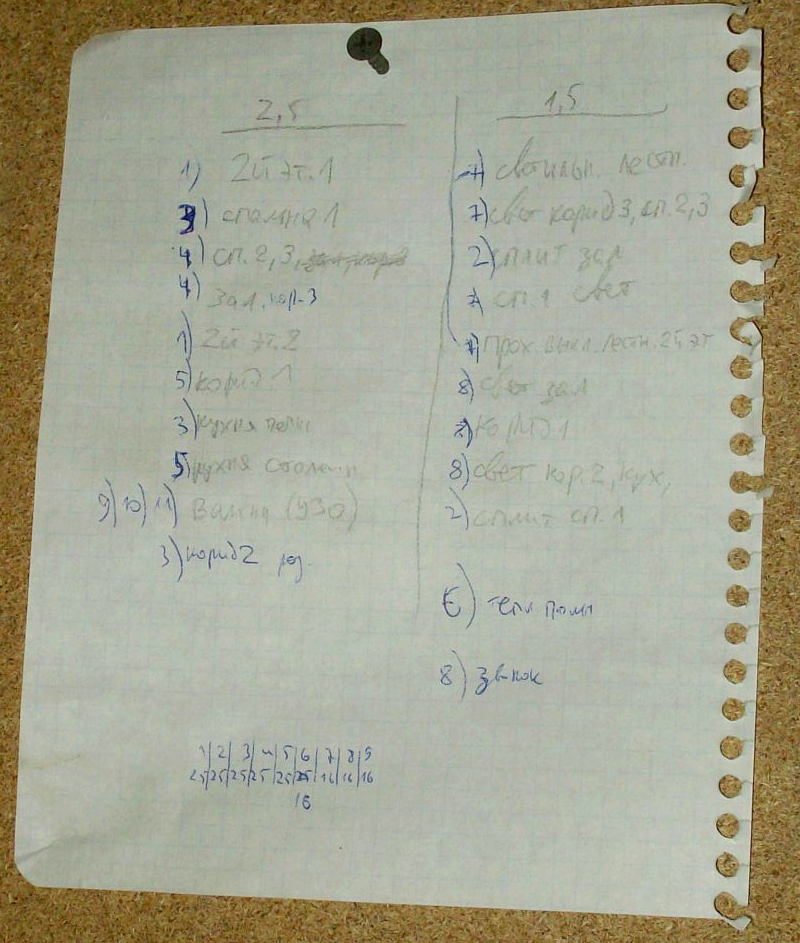

Список групп потребителей около электрощитка (черновик, знал бы что фото пойдет на сайт — постарался бы аккуратно))

Потом этот список лучше продублировать у себя в блокноте, так как черновичок на стене может исчезнуть при появлении работяг штукатуров-маляров.

Ценность этого списка при окончательном подключении электрощитка будет примерно такая, как ценность карты в пиратском сундуке.

Кстати, не поленитесь (или дайте поручение заинтересованному лицу) перенести потом названия групп электропотребления на щит, непосредственно под каждый автомат. Это можно сделать обычным тонким маркером, а можно пойти дальше — распечатать надписи на принтере. Иначе листик обязательно потеряется, и через год-другой придется щелкать автоматами или спрашивать у местных «А это что у вас?»

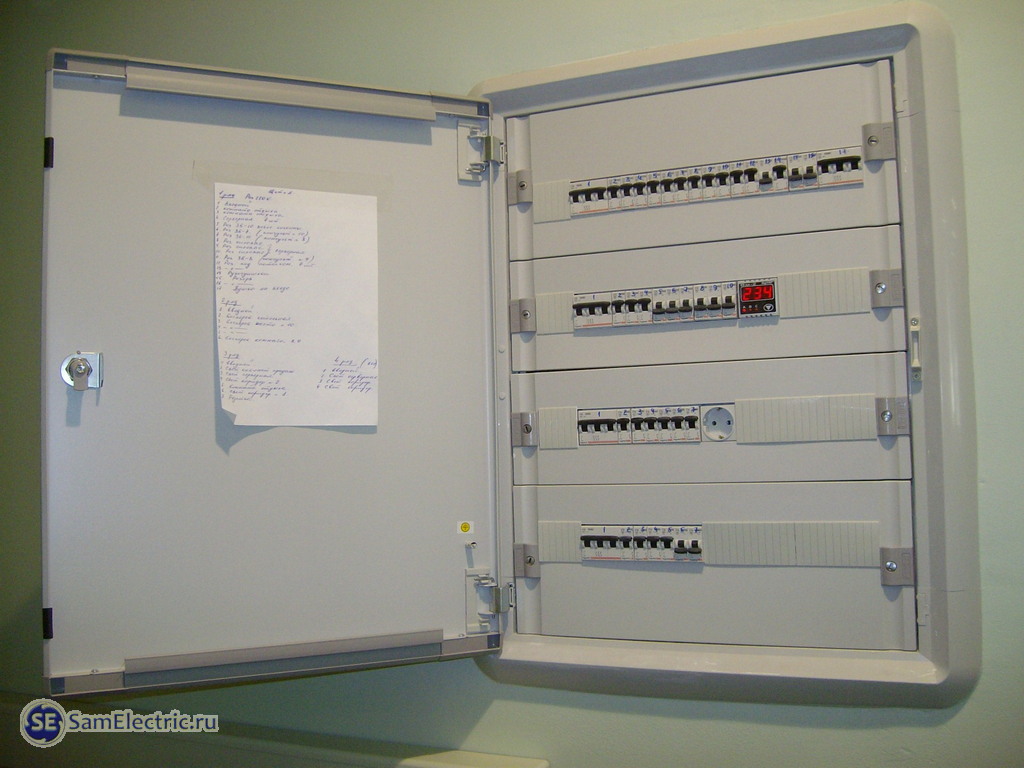

Электрощит с листиком. Обязательно перенести надписи на постоянную основу!

Электрощит с листиком. Обязательно перенести надписи на постоянную основу!

Этап 2. Снятие изоляции с кабеля, подключение проводов

Но вернемся к нашей теме — к пучку кабелей, в которых надо разобраться.

Когда щиток смонтирован (установлен на своем месте), в него заводятся наши кабели, черная изоляция при этом снимается, обнажая провода. Тут же их надо подписать или как-то обозначить, так как сразу подключить их бывает проблематично.

Когда снимаем общую изоляцию каждого кабеля, запоминаем в оперативной памяти название и номер потребителя, который сидит на данном кабеле. Надо сразу подписать провода, пока они не забылись и не перепутались. Изолента и слова на ней тут не прокатят, нужен другой способ. Я использую штриховую маркировку проводов, где количество штрихов обозначает номер потребителя.

Кабели заходят в щиток

Кабели заходят в щиток — после разделки сразу маркируем провода

Маркируем для данного кабеля не только фазный провод, но и нулевой — это может пригодиться при переподключении.

Штрих-код для тонких проводов

Под тонкими проводами в данном случае понимаем провода, на которых нельзя написать название потребителя. На фото выше показано (если приблизить), что количество штрихов соответствует номеру. Но если номер больше пяти, это более 5 штрихов, что становится неудобным.

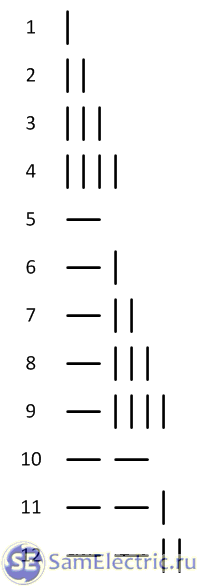

Поэтому предлагаю использовать такой штрих-код, в котором цифра 5 соответствует горизонтальному (продольному) штриху, меньше пяти — вертикальному. Понятнее в таблице:

Штрих-кодовая маркировка проводов

Штрих-кодовая маркировка проводов

Минус такой маркировки — неудобное чтении при большом количестве проводов. Например, как будет маркироваться провод номер 24? В таком случае можно ввести ещё один символ, который удобно рисовать маркером на проводке. Это может быть например широкое кольцо, которое будет обозначать число 10. Его удобно рисовать, и оно будет отличаться от вертикальных штрихов, чтобы исключить ошибку при чтении.

А какой системой маркировки пользуетесь вы? По старинке пишете маркером на изоленте, используете бирки или просто сразу сажаете провод, куда надо сразу после протяжки?
