Построение схем на реле и контакторах

Схемы оборудования на реле и контакторах

Схемы оборудования на реле и контакторах

Лето в самом разгаре, а это значит что курсовые (и даже дипломные!) работы у студентов завершены. Ко мне недавно обращались несколько студентов технических учебных заведений, чтобы я сделал описание схем, которые им выдали.

Я берусь за такие работы, если кого-то интересует, заходите сюда.

Конечно, я помог, но меня немного удивляет, что студенты 2-3 курсов, учащихся на электрика, не знают элементарных вещей. А ведь не исключено, что они будут работать по специальности!

Выкладываю описания схем, в помощь моим учащимся и учёным читателям. Схемы рисовали такие же студенты, чуть постарше курсом, поэтому в них тоже встречаются ошибки, которые я отмечал в графическом редакторе. Иногда приходилось изрядно поломать голову, пытаясь понять логику работы схемы, и что имел ввиду её создатель.

Напоминаю, что у меня есть несколько статей, в которых затронута тема схем на контакторах и реле —

Итак, начинаем разбор практических схем на реле и контакторах.

1 Схема управления насосной станцией с задвижкой и двумя насосами

В тексте и схеме выделил места, которые надо согласовать с технологией работы схемы (давление, уровень, и т.д.)

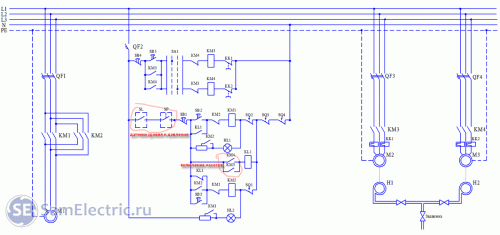

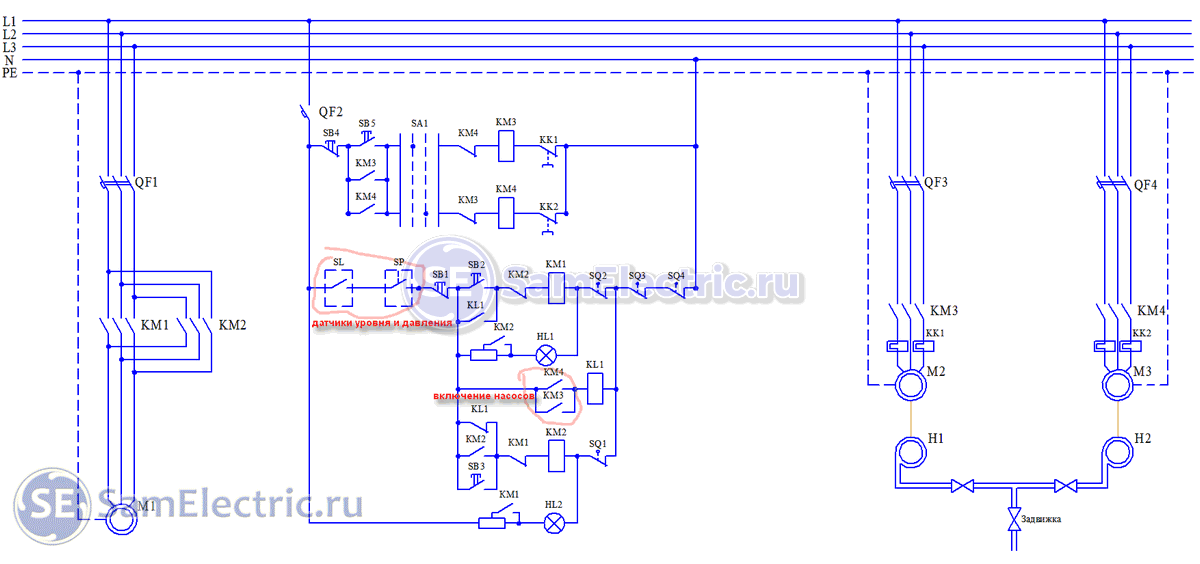

Схема управления насосной станцией с задвижкой и двумя насосами.

Схема содержит двигатель задвижки М1 с реверсивным управлением и два двигателя насосов М2 и М3.

Схема управления насосной станцией с задвижкой и двумя насосами

Схема управления насосной станцией с задвижкой и двумя насосами

Рассмотрим работу задвижки.

Двигатель задвижки М1 включается через контакторы КМ1 и КМ2, которые обеспечивают реверс для открытия и закрытия задвижки. Схема управления задвижкой содержит две основные части – схема открытия, схема закрытия, и общие цепи.

К общим цепям можно отнести:

  • SL – поплавковое реле уровня, его контакты замыкаются при низком уровне жидкости,
  • SP – реле давления, его контакты замыкаются при нужном давлении жидкости.
  • SB1 – кнопка Стоп,
  • SQ3, SQ4 – аварийные выключатели задвижки,
  • KL1 – блокировочное реле, для правильной работы задвижки.

Цепи открытия задвижки:

  • SB2 – ручное открытие,
  • SQ2 – конечный выключатель открытого положения задвижки,
  • КМ1 – катушка контактора открытия задвижки,
  • HL2 – индикатор наличия общего питания и индикатор открывания.

Цепи закрытия задвижки:

  • SB3 – ручное закрытие,
  • SQ1 – конечный выключатель закрытого положения задвижки,
  • КМ2 – катушка контактора закрытия задвижки,
  • HL1 – индикатор наличия питания цепей открывания/закрывания и процесса закрывания.

В исходном состоянии задвижка закрыта, что контролируется конечным выключателем SQ1.

Открытие либо закрытие задвижки может происходить, только при низком уровне и нужном давлении жидкости и не активных аварийных концевых выключателях SQ3, SQ4.

Задвижка может открываться только если работает один из насосов. При этом включается реле KL1, и нормально открытый контакт этого реле включает контактор КМ1, который включает двигатель задвижки в направлении открытия. Задвижка открывается до тех пор, пока не сработает концевой выключатель SQ2.

Далее, при выключении насоса выключается реле KL1, и через его нормально закрытый контакт включается контактор КМ2, который включает двигатель задвижки в направлении закрытия. Задвижка закрывается до тех пор, пока не сработает концевой выключатель SQ1.

Задвижка может оставаться в промежуточном положении, если в процессе открытия либо закрытия разомкнутся контакты реле уровня или давления SL и SP.

Задвижкой можно управлять вручную, с помощью кнопок SB1, SB2, SB3.

Двигатель задвижки М1 включается через мотор-автомат SQ1 и силовые контакты КМ1 (открытие) либо КМ2 (закрытие).

Рассмотрим работу насосов.

Система содержит два двигателя насоса, которые работают поочередно. Выбор насоса осуществляется вручную, с помощью переключателя SA1, который имеет 2 положения. В положении 1 (левая верхняя точка на схеме переключателя) работает контактор КМ3 (двигатель М2, насос Н1). В положении 2 работает контактор КМ4 (двигатель М3, насос Н2).

После выбора насоса для его включения нужно нажать кнопку Пуск SB5. Допустим, выбран насос Н1. После нажатия кнопки SB5 напряжение схемы управления поступает через защитный автомат QF2, кнопку Стоп SB4, кнопку Пуск SB5, переключатель SA1, нормально закрытые контакты КМ4, и питают левый вывод катушки контактора КМ3. Правый вывод контактора КМ3 питается через нормально закрытый контакт теплового реле КК1. Контактор КМ3 при отпускании кнопки Пуск SB5 остается включенным, благодаря контакту самопитания КМ3.

Силовые контакты КМ3 замыкаются, три фазы поступают через мотор-автомат QF3, контакты КМ3, тепловое реле КК1 на двигатель М2 насоса Н1.

Насос Н2 при его выборе переключателем SA1 работает аналогично, через свои цепи управления и питания.

Отключение работающего насоса производится тремя путями:

  • Штатно – нажатием кнопки Стоп SB4,
  • Переключателем SA1, после этого оба насоса будут в выключенном состоянии,
  • Аварийно – при срабатывании теплового реле КК1 либо КК2 вследствие перегрузки двигателя либо обрыва фазы.



2 Компрессор сжатого воздуха

Описание схемы электрической принципиальной.

Для рассмотрения схемы разобьем её на 5 частей:

  1. Силовая часть,
  2. Схема с управлением от переключателя SA1,
  3. Схема с управлением от переключателя SA2,
  4. Схема с управлением от переключателя SA3,
  5. Схема с реле времени KT

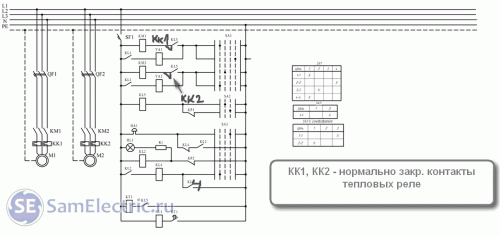

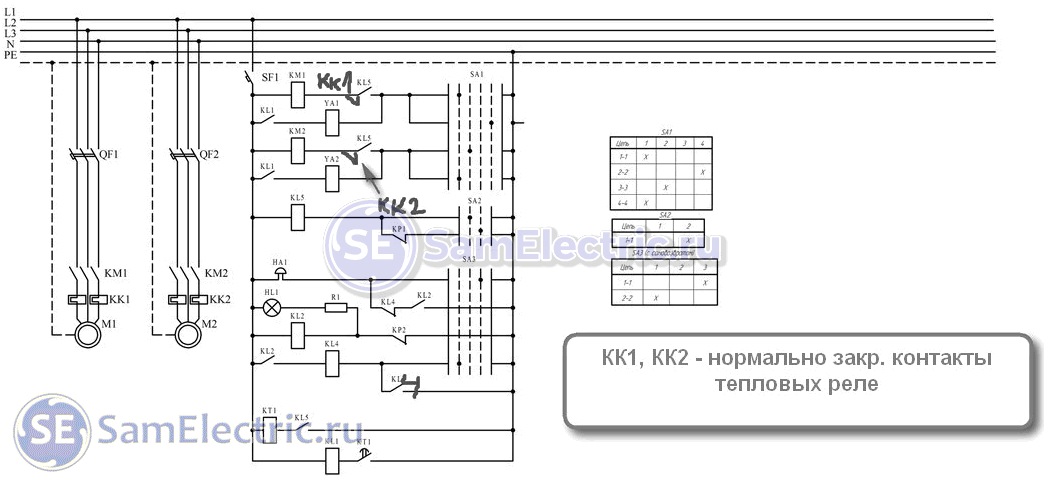

Компрессор сжатого воздуха

Компрессор сжатого воздуха. Схема электрическая

1. Силовая часть.

Силовая часть схемы компрессора содержит электродвигатели М1 и М2, а также цепи их питания.

На двигатель М1 трехфазное напряжение подается через защитный автомат (автоматический выключатель) QF1, далее – через силовые контакты контактора КМ1. Затем в цепь питания включено тепловое реле КК1, и через него фазное напряжение поступает на электродвигатель М1.

Электродвигатель М2 подключен аналогично, с использованием элементов QF2, KM2, KK2.



  1. Схема с управлением от переключателя SA1

Данная часть схемы служит для управления контакторами двигателей и содержит следующие элементы:

  • КМ1, КМ2 – катушки контакторов включения электродвигателей М1, М2,
  • YA1, YA2 – электромагниты клапанов включения нагрузки,
  • KL5 – контакты реле включения контакторов,
  • KL1 – контакты реле включения клапанов включения нагрузки.

Схема управляется переключателем SA1, который имеет 4 положения:

  1. В этом положении через соответствующие контакты включаются одновременно оба двигателя М1 и М2. Этот режим – для большого расхода воздуха.
  2. В этом положении будет работать только двигатель М2.
  3. Оба двигателя компрессора выключены.
  4. В этом положении будет работать только двигатель М1.

Катушки пускателей питаются через исполнительные контакты тепловых реле КК1, КК2. При возникновении перегрузки двигателей контакты размыкаются, и двигатель останавливаются. Это событие говорит об аварии (заклинивание, обрыв фазы) и требует вмешательства обслуживающего персонала. Однако, компрессор может продолжать работу на другом двигателе.



  1. Схема с управлением от переключателя SA2

В эту часть схемы входят элементы:

  • KL5 – реле управления контакторами КМ1, КМ2,
  • КР1 – реле рабочего давления компрессора,
  • SA2 – переключатель режимов работы «Ручной» / «Авто».

Переключатель SA2 осуществляет выбор режимов работы реле KL5, которое своими контактами включает контакторы КМ1 и КМ2.

  1. В этом положении реле KL5 включено постоянно, и это соответствует ручному режиму работы, так как двигатели М1 и М2 включаются на постоянную работу.
  2. Во втором положении реле KL5 управляется автоматически от реле давления. При понижении давления ниже минимума контакты реле замыкаются и дают сигнал на включение контакторов КМ1 и КМ2. При достижении нужного давления контакты реле размыкаются, и двигатели М1, М2 останавливаются. Этот режим – автоматический.



  1. Схема с управлением от переключателя SA3

Элементы этой части схемы:

  • НА1 – звонок аварийного снижения давления в магистрали компрессора,
  • HL1 – индикация аварийного снижения давления в магистрали компрессора,
  • КР2 – датчик аварийного снижения давления в магистрали компрессора,
  • KL2 – реле повторения сигнала датчика КР2,
  • KL4 – реле сброса звуковой аварийной сигнализации,
  • SA3 – переключатель с самовозвратом для выключения и подачи звукового сигнала.

Переключатель SA3 исходно стоит в среднем положении (2), при переводе его в положения 1 или 3 происходит самовозврат в положение 2.

Данная часть схемы осуществляет контроль за аварийным понижением давления в магистрали компрессора. Такое понижение может произойти из-за поломки компрессора или из-за утечки воздуха в магистрали.

При давлении в магистрали в пределах нормы контакты датчика КР2 разомкнуты. Звуковая и световая сигнализации отключены. Если давление в магистрали упадёт ниже порогового уровня, реле давления сработает, и его контакт замкнется и включит реле KL2 и индикатор HL1.

Реле KL2 также включит звуковую сигнализацию аварийно пониженного давления НА1 через свой замкнувшийся контакт и нормально закрытый контакт реле KL4.

Аварийная сигнализация будет работать до тех пор, пока давление не войдёт в норму.

Однако, звуковую сигнализацию можно отключить кратковременным поворотом переключателя SA3 влево. При этом включится реле KL4 и станет на самоподхват через свой контакт. Другой, нормально закрытый контакт этого реле при этом разомкнется, и звонок выключится.

Пока давление не придёт в норму, будет включено реле KL4 и гореть индикатор HL1. За это время обслуживающий персонал должен устранить проблему или остановить компрессор.

Поворотом переключателя SA3 вправо можно вручную подать звуковой сигнал рабочему персоналу.

  1. Схема с реле времени KT1.

Реле времени КТ1 с задержкой времени включения  служит для того, чтобы обеспечить легкий разгон двигателей компрессора.

Когда включается реле KL5, которое включает контакторы двигателей компрессора, контакты этого реле также подают питание на реле времени КТ1. Через некоторое время, достаточное для разгона двигателей вхолостую, реле времени замыкает свой контакт, через который включается реле KL1 (см. пункт 1). Таким образом, нагрузка (начало «компрессирования» воздуха) на двигатели М1, М2 включается через время уставки реле времени, что значительно уменьшает пусковые токи компрессора.



3 Схема для котельной

Схема плохого качества, и я её корректировал как смог. Схему подачи воды в котёл на основе устройства плавного пуска я уже рассматривал здесь.

Схема состоит из двух частей – силовой части и схемы управления.

Силовая часть схемы

Силовая часть состоит из цепей питания двух двигателей – двигателя подачи воздуха (продувки) и двигателя насоса подачи воды.

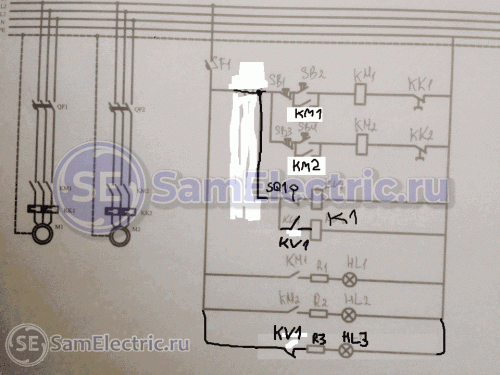

Схема для подачи воздуха и воды в котельную

Схема для подачи воздуха и воды в котельную

Рассмотрим силовую часть двигателя подачи воздуха, которая состоит из следующих элементов:

  • QF1 – защитный автоматический выключатель двигателя М1,
  • КМ1 – контактор,
  • КК1 – силовая часть теплового реле,
  • М1 – двигатель воздуха.

Трехфазное напряжение поступает на защитный автоматический выключатель QF1, и через его контакты на контактор КМ1. По команде со схемы управления (её мы рассмотрим ниже) контактор приводится в действие, его контакты замыкаются, и напряжение поступает через тепловое реле КК1 на двигатель М1.

Тепловое реле КК1 защищает двигатель от перегрузки, которая может быть вызвана заклиниванием, механической неисправностью, межвитковым замыканием в двигателе, пропаданием питающей фазы. Ток уставки теплового реле выставляется таким образом, чтобы остановить двигатель в случае отклонения номинального тока по любой из фаз на заданное значение (обычно, 15-20%). В случае перегрузки двигателя тепловое реле срабатывает, и приводит в действие исполнительные контакты (входят в схему управления), которые размыкают цепь питания катушки контактора. Контактор выключается, и двигатель полностью обесточивается.

Защитный автомат QF1 дополнительно защищает цепь питания двигателя от перегрузки и сам двигатель от короткого замыкания. Другая его функция – оперативное выключение двигателя для ремонтных и профилактических работ.



Силовая часть насоса подачи воды состоит из следующих элементов:

  • QF2 – защитный автоматический выключатель двигателя М2,
  • КМ2 – контактор,
  • КК2 – силовая часть теплового реле,
  • М2 – двигатель насоса.

Работа силовой части насоса воды аналогична работе первой части.



Схема управления

Напряжение для питания схемы управления поступает через защитный автоматический выключатель SF1.

Кнопкой SB2 оператор запускает подачу воздуха. При этом контактор КМ1 своим дополнительным контактом становится на самоподхват. Выключение производится кнопкой SB1.

Для включения подачи воды нужно нажать кнопку SB4. Выключение – SB3. Также используется для работы контактора КМ2 контакт самоподхвата.

Подав воздух посредством двигателя М1, оператор подает воду насосом М2. После этого производится розжиг топлива.

Качество сгорания топлива регулируется оператором посредством задвижки воздуха и регулировкой подачи топлива.

Рассмотрим систему контроля наличия воды, которая основана на реле KV1. Это реле работает от контактов датчика низкого уровня воды SQ1. Этот датчик замыкает контакты и подает питание на реле KV1, когда уровень воды в норме, и размыкает контакты, когда уровень воды аварийно низкий.

При включении реле KV1, что говорит о том, что вода в норме, включается клапан подачи газа К1, через который гад поступает в горелку. Если же уровень воды падает ниже критического, реле KV1 выключается, клапан подачи газа выключается, и газ перестает поступать в горелку.

Тем самым предотвращается закипание остатков воды и повреждение котла.

Кроме того, в данной ситуации загорается красный индикатор HL3, который сигнализирует о проблеме с уровнем воды. Питание на него подается через нормально закрытый контакт реле KV1.

В схеме присутствуют индикаторы включения подачи воздуха HL1 и подачи воды HL2.

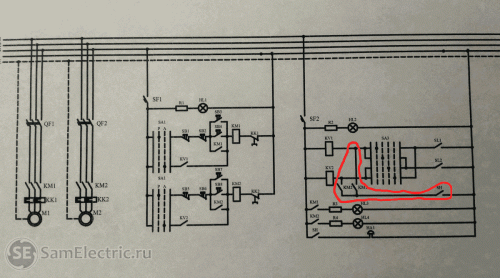

4 Схема включения насосов подачи воды

Силовая часть

Силовая часть схемы содержит два электродвигателя насосов М1 и М2.

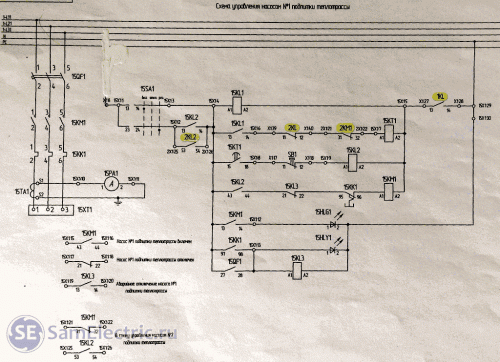

Схема включения насосов подачи воды

Схема включения насосов подачи воды

Трехфазное питание на М1 поступает с ввода установки через автоматический выключатель QF1, далее через контактор КМ1 и через тепловое реле КК1.

Трехфазное питание на М2 поступает с ввода установки через автоматический выключатель QF2, далее через контактор КМ2 и через тепловое реле КК2.



Схема управления. Включение насосов

Схема состоит из двух контакторов КМ1 и КМ2 с коммутацией и другой обвязкой:

  • SA1 — переключатель SA1 режима работы насоса «Ручной» / «Автомат»,
  • SB1, SB3 – кнопки «Стоп» и «Пуск» первого поста управления,
  • SB2, SB4 – кнопки «Стоп» и «Пуск» второго поста управления,
  • КМ1 – катушка и контакт самоподхвата контактора КМ1,
  • КМ2 – катушка и контакт самоподхвата контактора КМ2,
  • KK1, КК2 – исполнительный контакт теплового реле.

Рассмотрим работу контактора КМ1. Фазное питающее напряжение поступает через автоматический выключатель SF1 на переключатель SA1. В положении «Ручной» для запуска насоса (т.е. для подачи питания на катушку КМ1 и через его контакты – на двигатель М1). Нужно нажать кнопку «Пуск» на первом либо втором посту управления. Контактор включится, и зафиксируется посредством контакта самоподхвата во включенном положении. Насос будет в рабочем состоянии.

Для остановки насоса М1 нужно нажать кнопку «Стоп» на одном из постов управления, цепь питания контактора КМ1 разорвется. В случае перегрузки двигателя или обрыва фазы сработает тепловое реле КК1, что также приведет к разрыву цепи питания контактора КМ1 и останову двигателя КМ1.

В режиме «Автомат» включение контактора происходит через контакт реле KV1 схемы автоматического запуска.

Включение контактора КМ2 происходит аналогично, через свои коммутационные элементы схемы.

HL1 – индикация подачи питания на данную часть схемы.



Схема автоматического запуска

Для автоматического запуска насосов служит часть схемы, которая питается через автоматический выключатель SF2. Она вступает в работу, когда положение переключателя SA1, SA2 – «Автомат». Если оба эти переключателя находятся в положении «Автомат», то одновременно может работать только один насос. Чтобы заработал второй насос, его нужно включить вручную.

В емкости для воды, на которую работают насосы М1 и М2, имеются три датчика уровня:

  • SL1 – нижний,
  • SL2 – средний,
  • SH – верхний.

Посредством этих датчиков и переключателя SA3 выбирается алгоритм работы насосов:

В положении «1» (верхняя точка на схеме переключателя) при замыкании датчика SL1 включается реле KV1, и через его контакт включается контактор КМ1, что описано выше.

В положении «2» КМ1 включается при срабатывании датчика SL2.

В положении «3» включается двигатель насоса М2 через контактор КМ2, который включается через реле KV2. Реле KV2 в данном случае включается при срабатывании датчика SL2.

В положении «4» реле KV2 включается при срабатывании датчика SL1 и также включает двигатель насоса М2.

Если один из контакторов включен, и при этом сработает датчик SL3, то этот контактор останется включенным, пока не разомкнутся контакты этого датчика.  (Для чего это нужно, не знаю, т.к. не знаю механики устройства)

При срабатывании датчика SL3 также звенит звонок HA1.

Назначение индикаторов:

  • HL2 – индикация подачи питания на схему автоматического запуска,
  • HL3 – индикация работы насоса М1,
  • HL4 – индикация работы насоса М2.



5 Сетевой насос для котельной

Одна из самых сложных схем, поскольку периферия не показана, и надо было догадываться, что для чего нужно. Что откуда берётся и куда девается)

Кроме того, надо было ввести новые стандартные обозначения элементов на схеме.

Описание работы схемы управления электроприводом сетевого насоса.

Схема управления состоит из двух основных частей – Схемы включения двигателя дымососа и Схемы включения двигателя дутьевого вентилятора. В свою очередь, каждая схема содержит схему запуска (управления) и схему аварийной звуковой и световой сигнализации.

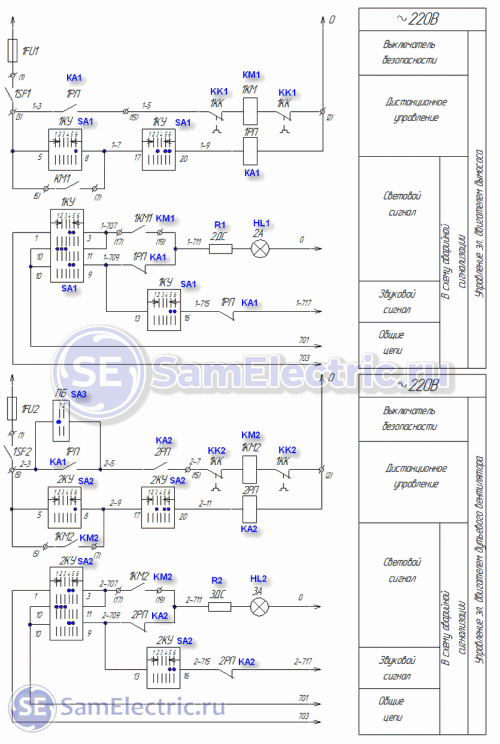

Управление сетевым насосом котла

Управление сетевым насосом котла. Схема электрическая

Схема включения двигателя дымососа.

Дымосос должен включаться первым, чтобы очистить канал прохождения дыма и гарантированно обеспечить розжиг пламени и ровное горение пламени горелки.

В схему управления дымососом входят следующие элементы:

  • 1FU1 – предохранитель цепи управления,
  • 1SF1 – выключатель питания,
  • SA1 – переключатель режимов работы,
  • КА1 – промежуточное реле управления контактором,
  • КМ1 – контактор включения двигателя дымососа,
  • КК1 – контакты теплового реле перегрузки двигателя дымососа.

Схема работает следующим образом.

Однофазное питание 220В поступает на схему через предохранитель 1FU1 и выключатель 1SF1. Далее, в зависимости от положения переключателя SA1, возможны различные режимы работы — принудительное включение, рабочий режим, режим снятия сигнализации.

В рабочем режиме включается реле КА1, и через его контакты подается питание на катушку контактора КМ1. В цепь питания КМ1 также входят контакты теплового реле КК1, которые размыкаются при перегрузке двигателя дымососа.



Схема аварийной звуковой и световой сигнализации двигателя дымососа.

С общих цепей схемы по проводам 701 и 703 приходит питание схемы аварийной сигнализации. При аварийном выключении дымососа (например, при пропадании питания из-за перегорания предохранителя 1FU1) реле КА1 выключается, и через свои контакты подает питание на звуковой сигнализатор. Выключить сигнал можно переключателем SA1, что также обесточит катушку контактора КМ1 и гарантированно выключит схему.

Индикаторная лампа HL1, которая питается через контакты реле КА1, контакты контактора КМ1 и резистор R1,  служит для индикации рабочего режима или аварийной ситуации в зависимости от режима и положения переключателя SA1.



Работа схемы управления двигателем дутьевого вентилятора.

В состав схемы управления двигателем дутьевого вентилятора входят следующие элементы:

  • 1FU2 – предохранитель цепи управления,
  • 1SF2 – выключатель питания,
  • SA2 – переключатель режимов работы,
  • SA3 – байпас блокировки включения вентилятора без дымососа,
  • КА2 – промежуточное реле управления контактором дутьевого вентилятора,
  • КМ2 – контактор включения двигателя вентилятора,
  • КК2– контакты теплового реле перегрузки двигателя вентилятора.



Включение дутьевого вентилятора невозможно без включения дымососа. Это необходимо для безопасной и правильной работы всей установки.

Данная проверка обеспечивается включением в цепь питания контактора вентилятора КМ2 контакта реле КА1. Таким образом, запуск вентилятора возможен, только если включено реле КА1 включения дымососа.

Однако, для целей проверки возможно шунтирование данного контакта КА1 переключателем SA3.

Контактор КМ1 включения двигателя дутьевого вентилятора при подаче напряжения на его катушку через предохранитель 1FU2, выключатель 1SF2, реле КА1, КА2, и контакты теплового реле КК2. Управление – через переключатель SA2 и промежуточное реле КА2, как и в схеме управления дымососом.



Схема аварийной звуковой и световой сигнализации двигателя дутьевого вентилятора.

Работа схемы аналогична схеме сигнализации дымососа. Питание схемы – через те же общие цепи.

Для индикации используется звуковой сигнализатор и индикаторная лампа HL2, которая питается через контакты КА2, КМ2 и ограничительный резистор R2.



Силовая часть схемы.

В силовую часть схемы входят два двигателя – М1 (дымосос) и М2 (дутьевой вентилятор).

Двигатель М1 получает трехфазное питание 380В через автоматический выключатель QF1, который защищает его от короткого замыкания и от перегрузки, далее – через контактор КМ1 и тепловое реле КК1. Тепловое реле защищает двигатель от перегрузки и пропадания фазы. Ток уставки теплового реле должен быть выбран таким образом, чтобы он был на 10-20% больше рабочего тока двигателя.

Двигатель дутьевого вентилятора М2 питается через автоматический выключатель QF2, контактор KM2, тепловое реле КК2. Назначение этих элементов – то же, что и для двигателя М1.



6 Схема управления насосом подпитки теплотрассы

!!!!!!!!!!!!!!!!!Для полного понимания алгоритма работы нужно знать откуда и как работают 1KL, 2KL2, 2KL, 2KM1 – отмечены желтым на схеме, описаны общими фразами!!!!!!!!!!!!!!!!!!!!



Схема управления насосом подпитки теплотрассы

Схема собрана в электрощите, расположенном в непосредственной близости от насоса №1. Электрощит питается от сети трехфазного напряжения, и имеет выходы управления на шкаф управления насосом №2, а также выходы для индикации на центральном шкафу управления диспетчера котельной.

Схема состоит из двух основных частей – силовой части и схемы управления, рассмотрим каждую по отдельности.

Схема управления насосом подпитки теплотрассы

Схема управления насосом подпитки теплотрассы

Силовая часть

Насос подпитки теплотрассы вращается асинхронным электродвигателем, который подключается через клеммы 15ХТ1. Питание на силовую часть поступает через трехфазный ввод, обозначенный как 1-L11, 1L21, 1L31, далее через автоматический выключатель 15QF1 на контактор 15КМ1. Для включения этого контактора служит схема управления, работу которой рассмотрим ниже.

При замыкании контактов контактора 15КМ1 напряжение поступает на силовые выводы теплового реле 15КК1, которое служит для защиты двигателя насоса при перегрузке либо пропадании фазы. Исполнительные контакты теплового реле 15КК1 входят в схему управления, и отключают питание двигателя в случае аварии.

Через тепловое реле 15КК1 и клеммы 15ХТ1 напряжение поступает на двигатель насоса №1.

Провод первой фазы питания двигателя проходит через токовый трансформатор 15ТА1,  к которому подключен амперметр 15РА1. Амперметр расположен на передней панели электрощита и позволяет оперативному персоналу оценить  работу двигателя насоса.



Схема управления

Схема управления включением насоса содержит следующие основные элементы:

  • 15SA1 – переключатель выбора режима работы,
  • 15KL1 – промежуточное реле 1,
  • 15КТ1 – реле времени с задержкой включения,
  • 15KL2 – промежуточное реле 2,
  • 15KL3 – промежуточное реле 3 (аварийное),
  • 15КМ1 – катушка контактора двигателя насоса.

Также в схему входят контакты реле, расположенных в центральном шкафу управления и других электрошкафах – 1KL, 2KL2, 2KL, 2KM1. Эти контакты необходимы для корректной работы схемы во взаимодействии с другими электрическими схемами системы – блокировки, предотвращение аварийных и нештатных ситуаций.

Рассмотрим работу схемы управления.

Схема питается напряжением 220В, приходящим на клемму Х18 от любой из фаз, либо от внешнего источника. Со стороны нейтрали напряжение приходит через внешний контакт 1KL, выключение которого делает работу схемы невозможной из соображений безопасности.

Напряжение поступает на переключатель 15SA1, который в режиме «ручной» замыкает верхнюю по схеме линию питания промежуточного реле 15KL1. Реле включается, и его контакты 13 и 14 подают питание через замкнутые контакты внешних реле 2KL, 2KM1 на катушку реле времени 15КТ1.

Контакты 15 и 18 реле времени замыкаются через несколько секунд, и питание подается через замкнутые контакты кнопки «Стоп» SB1 на промежуточное реле 15KL2. Это реле через свои контакты 43, 44, нормально закрытые контакты аварийного реле 15KL3 и  исполнительные контакты теплового реле 15КК1 подает питание на катушку контактора двигателя насоса 15КМ1. Его контакты, входящие в силовую часть схемы, подают питание на двигатель.

Для индикации включения контактора двигателя 15КМ1 служит зеленый светодиодный индикатор 15HLG1.

Остановка двигателя (выключение контактора 15КМ1) возможна тремя путями:

  1. Штатный останов – перевод переключателя 15SA1 в положение «Откл.», либо кратковременное нажатие кнопки SB1 «Стоп»,
  2. Внешний останов – размыкание контактов внешних реле,
  3. Аварийный останов – срабатывание теплового реле 15КК1, либо выключение автоматического выключателя 15QF

При аварийном останове включается реле 15KL3, нормально закрытые контакты 21, 22 которого размыкаются, что прекращает подачу питания на катушку контактора двигателя 15КМ1. Одновременно загорается зеленый индикатор 15HLY1, сигнализируя об аварии.

Для сброса аварии нужно выяснить её причину, и затем включить тепловое реле 15КК1, либо автоматический выключатель 15QF1. Только после этого возможен повторный запуск двигателя.

В автоматическом (резервном) режиме переключатель 15SA1 замыкает нижнюю по схеме цепь (контакты 23, 24). В этом случае включение производится внешним контактом 2KL2, а выключение – тремя путями, описанными выше.

Схема управления имеет дополнительные контакты, которые дают различную информацию другим шкафам системы (в центральный шкаф управления и в схему управления насосом №2):

  • 15КМ1, 15KL2 – насос №1 включен, насос №1 выключен,
  • 15KL3 – аварийное отключение насоса №1.



На этом заканчиваю. Как всегда приглашаю тех, кому интересно, в комментарии!



Обновление:

Ещё схемы на реле

Не успела выйти статья — читатель Алексей выслал ещё схемы, описание которых приведено в комментариях.

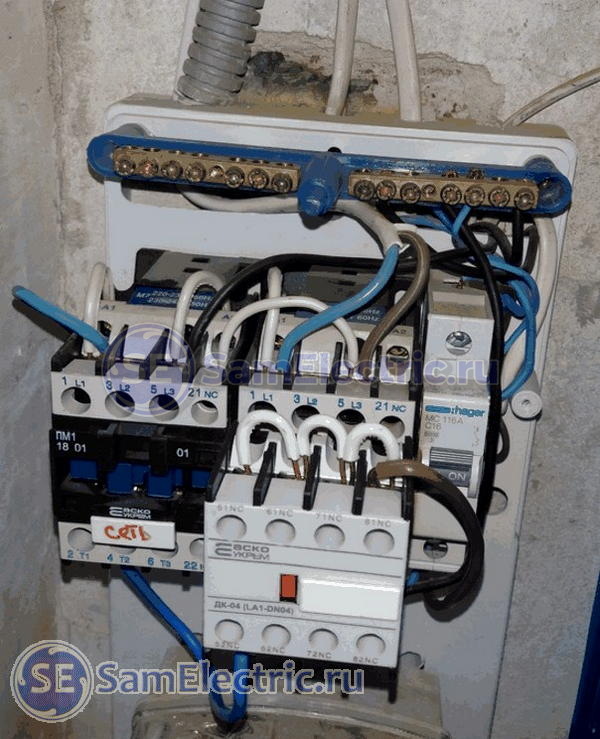

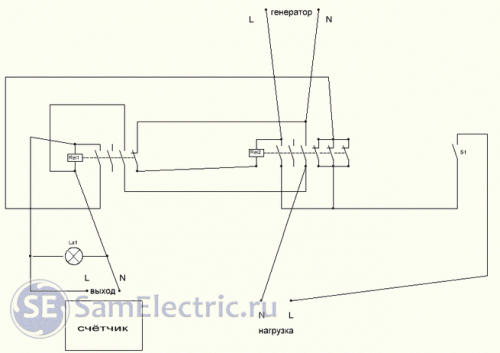

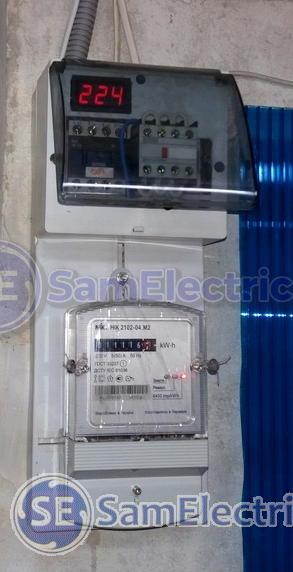

Схема  автоматического переключения фаз от городской электросети и генератора с защитой от дурака:

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака. За монтаж извиняюсь, тут главное принцип.

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Подобные схемы у меня рассматриваются в статье про подключение генератора к домашней электросети.

Вот другая схема, управление по двум проводам тремя нагрузками. Автор подробно рассказывает на видео, как и что работает:

Рекомендую почитать ещё:

Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(ниже, через форму ВКонтакте, или через обычное комментирование)


13 комментариев
на “Построение схем на реле и контакторах”

  • АлексейNo Gravatar:

    Эта статья точно пригодиться студентам, а основным подписчикам-изобретателям и домашним мастерам вряд ли… Я например даже не знал что есть такие условные обозначения контакторов…

    Вот статья про более «приземлённые» схемы на реле или контакторах была бы интереснее большинству ваших читателей. Например я делал схему автоматического переключения электроснабжения от сети и от генератора на контакторах, в которой учтён приоритет и задержка для того что бы не сжечь генератор из за возможного искрения контактов в момент переключения обратно после появления сетевого напряжения. Схема не сложная, но почему-то в интенете не видел.

    Еще попалась интересная не сложная схема: на одном реле для управления по двум проводам трёх нагрузок-двумя источниками света и одним вентилятором. У автора этой схемы много подобного рода схем для освещения, что бы «выйти из положения» что бы не тянуть новую проводку в квартире, или схемы для автоматизации. Ссылку могу дать, может пообщаетесь с автором.

    Ответить
    • АнатолийNo Gravatar:

      Алексей,согласен с Вами.Схемы, конечно, интересные, но они для узкого круга спецов.А вот Вашей ссылкой я бы воспользовался.Порой и сам люблю что-нибудь изменить или упростить

      Ответить
  • АлексейNo Gravatar:

    Пардон, это обозначение тепловых реле, а я решил что так обозначены контакторы.

    Ответить
  • АлексейNo Gravatar:

    Вот схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака.
    http://savepic.ru/14440805.png
    фото
    http://savepic.ru/14467431.jpg
    http://savepic.ru/14458233.jpg
    Rel1 и Rel2 контакторы, S1 пакетник 16А.
    La1 индикатор напряжения в сети, в моём случае вольтметр
    Rel2 пришлось использовать дополнительную группу NC контактов и соединить все три параллельно, так как родные долго не продержались и обгорели спустя месяц, хоть должны выдерживать 16А, полагаю, что прижатия возвратной пружины контактора не достаточно для надёжности.
    Подключение обратно к городской сети происходит так:Rel1 сработает и разомкнёт NC контакты, Rel2 отпустит и только после этого замкнутся его NC контакты и подключится фаза к нагрузке, а генератор будет уже отключен NO контактами. При желании свободный контакт Rel1 можно использовать для того что бы глушить генератор. (в генераторе, если не ошибаюсь, кнопка «глушилка» замыкает на массу провод идущий на прерыватель двигателя)
    Схему придумывал на ходу, без бумаги, а нарисовал только что по фотографии 🙂

    Ответить
  • АлексейNo Gravatar:

    Простая схема с одним реле, три нагрузки по двум проводам.
    Лампочки светодиодные с импульсным драйвером, реле с обмоткой на 220в, вентилятор с двигателем на 220
    http://savepic.ru/14462091.png
    ссылка на видео автора:
    https://youtu.be/a2N8uXFatlw?t=2894
    У автора китайское реле времени, но суть та же.
    Писал автору в комментарии под его другими видео, не отвечает (скромничает наверно), может попробовать в обсуждение канала написать?..

    Ответить
  • АлексейNo Gravatar:

    Я нарисовал схему управления тремя нагрузками с ошибкой, лампочки должны подсоединятся к NC контактам реле, тогда точно будет как у автора

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Алексей, схемы и видео опубликовал в конце статьи. Спасибо, думаю, пригодится.

      P.S. В Splan легко сохранять схему — Файл-Экспорт.

      Ответить
  • АлексейNo Gravatar:

    В Splan рисовал в первые, специально скачал для этого.
    У автора видео Дмитрия Гильмутдинова есть схемы в разных вариантах подключения датчика движения вместо выключателя, то есть по дум проводам, тоже весьма полезное решение, когда нет возможности тянуть дополнительные провода.
    Для примера:
    https://www.youtube.com/watch?v=3hkKr7PnXvU
    И у него еще много полезного, варианты включения сенсорных выключателей, всё в разных комбинациях.
    Автор не силен снимать видео, уж больно нудно, очень длинные, постоянно повторяет одно и тоже, одним словом не спец в этом деле, но идеи хорошие и мне лично много его идей нравится.

    Ответить
  • АлексейNo Gravatar:

    Прочитал вашу статью-Подключение генератора Huter через самодельный АВР, жалко что раньше её не нашёл, видимо Гугл не давал по каким то причинам в результатах поиска ссылку на неё или я не так искал. Ваша схема на контакторах практически такая же как моя, но в вашей остался риск аварии (залипания контактов, заклинивания реле или контакторов), механический рычаг конечно решает, но на вашем фото в готовом варианте его нету.
    В моей схеме это исключено, даже если нарочно нажать контактор пальцем в момент работы 🙂

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Там механическая блокировка, поскольку применен реверсивный пускатель.

      Ответить
  • АлексейNo Gravatar:

    Тогда хорошо, можно не переживать 🙂
    Если у вас лично есть генератор или у вашего знакомого, то счетчик моточасов вам точно пригодиться, оставил ссылку в комментарии к вашей статье про подключение генератора.(Делюсь опытом). Стоит он не дорого, как 7 литров бензина, а вот его функция очень важна для «здоровья» генератора, двигателю ведь нужно масло менять по инструкции каждые 50 часов работы. Я специально искал в интернете такой как я поставил, что бы показать как он выглядит. Он прекрасно встаёт на место штатного вольтметра, ничего допиливать не надо. К тому же показывает частоту, что полезно для правильной настройки оборотов двигателя. Напряжение которое выдаёт генератор регулируется отдельно-подстроечником на AVR.
    P.S.Схема AVR у меня есть, даже две, для однофазного и для 3-х фазного генератора, могу дать если надо, но купить новый AVR проще при необходимости, чем ковырять, пытаясь его разобрать для ремонта 🙂

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      За ссылку спасибо, полезная вещь, и можно поставить не только в генератор.

      Схемы присылайте, опубликую!

      Ответить
  • АлексейNo Gravatar:

    Схема регулятора напряжения для одно фазного генератора
    http://savepic.ru/14502325.jpg
    и схема 3-х фазного
    http://savepic.ru/14537141.jpg
    На практике столкнулся, что в дешёвом китайском 3-х фазном генераторе установлен регулятор напряжения от однофазного, получается что у него стабилизируется напряжение только той фазы к которой подключен AVR. Ещё один момент на который стоит обращать внимание при покупке AVR-это номинал конденсатора, который торчит из платы залитой компаундом так что его можно прочитать, он должен быть такой же, в остальном платы взаимозаменяемые, иногда даже не все цвета проводов совпадают, но всё подходит и работает.

    Ответить

Оставить комментарий

Отправляя комментарий, Вы соглашаетесь с Правилами комментирования.


Статьи от SamElectric.ru

Введите e-mail, чтобы получать новые статьи

Количество читателей

СамЭлектрик ВКонтакте
Подписывайтесь!
Будет интересно.
