Охранное устройство из мобильного телефона

telefon s provodami_samelectric.ru

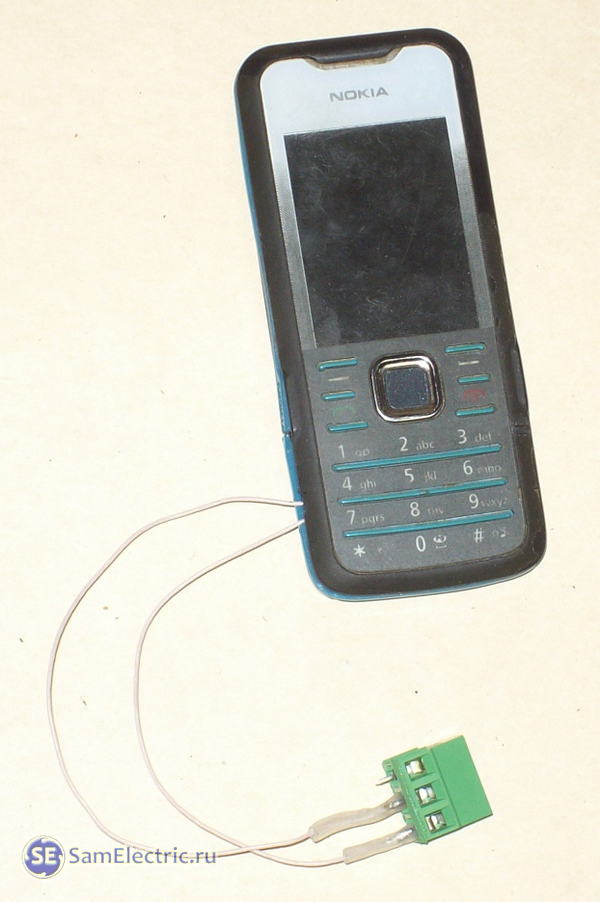

Телефон с проводами, припаянными к кнопке быстрого вызова

Недавно знакомый пожаловался, что к нему залезли в гараж, и узнать об этом никак было нельзя. Ведь никакого охранного устройства в гараже не было. Собака и вневедомственная охрана также не подходят.

Я вспомнил, что можно сделать охранное устройство из мобильного телефона. Ведь в телефонах клавиши — это те же нормально разомкнутые контакты, а что мешает этим контактам замыкаться, когда открывается дверь гаража?

Итак, в качестве устройства для охраны был выбран старенький, но вполне рабочий телефон Nokia.

Вскрываем телефон. Припаиваем к любой удобной кнопке провода. Почти во всех сотовых телефонах для быстрого вызова можно использовать все цифровые клавиши, кроме «1″ и «0″. Мне в данном случае показалась удобной клавиша «4″. В данном случае пайка — тонкое занятие, без специальных навыков качественно тут припаять не получится — можно испортить телефон. Аккуратно зачищаем нужные дорожки, залуживаем. Припаиваем гибкие провода. Исключаем замыкание на корпус. Для этого можно приклеить кусочек изоленты на металл под клавиатурой.

provoda pripayany k klaviature_samelectric.ru

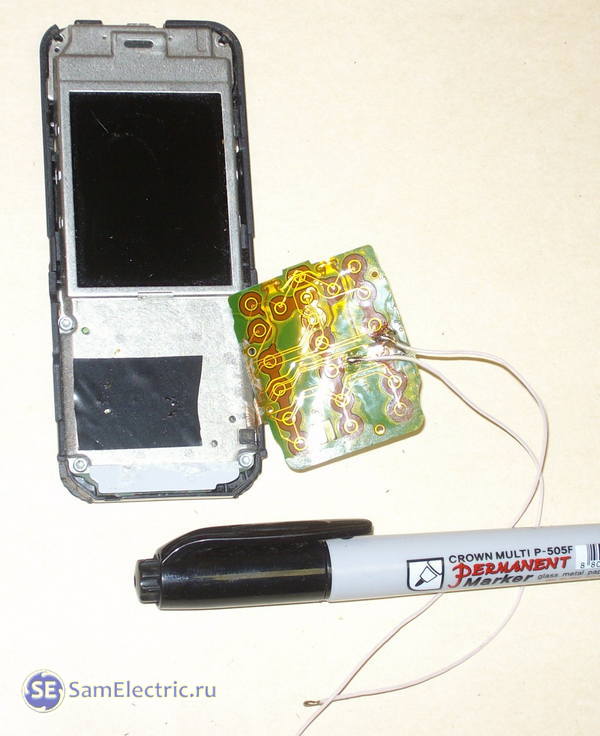

Провода припаяны к клавиатуре телефона

Пайку обезжириваем, удаляем флюс. Затем то место, где провода прикасаются к плате и место пайки  - покрываем резиновым клеем типа Момент, чтобы уменьшить возможные механические нагрузки на место пайки.

охранное устройство из телефона

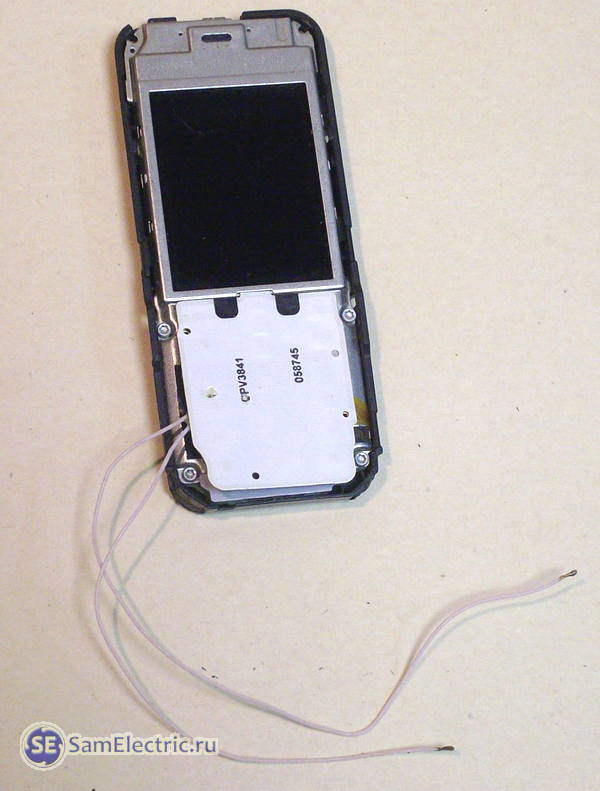

Провода припаяны, самое ответственное позади

Собираем корпус телефона. После такого вмешательства клавиатура скорее всего будет работать не так надежно. Клавиатура перекошена, некоторые кнопки теперь будут нажиматься не так легко, как раньше. Корпус также не сможет идеально подойти к «растолстевшему» телефону. Однако, удобство и красота для такого телефона ни к чему. Для эстетов могу посоветовать припаять провода в лаковой изоляции диаметром 0,2 — 0,5 мм. Надежность — вот что пострадает в таком случае.

Припаиваем разъем для удобства подключения более толстых и удобных проводов, которые пойдут к концевому выключателю, закрепленному на воротах. Вот такое получается охранное устройство:

telefon s provodami3_samelectric.ru

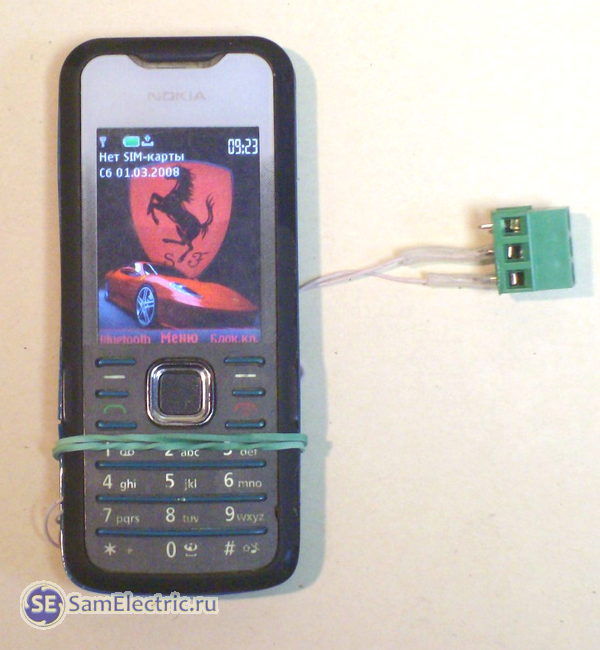

Охранное устройство из телефона в сборе

К разъемам подключается концевой выключатель любой конструкции, например любой из этого ряда:

koncevoi vyklyuchatel'_samelectric.ru

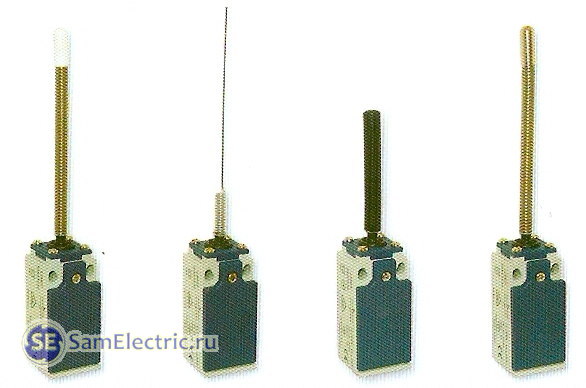

Концевые выключатели для охранного устройства

Работает устройство таким образом. При открытии двери гаража (неважно кем, хозяином или вором) замыкаются контакты концевого выключателя. Это равносильно замыканию кнопки быстрого вызова. В моем случае это кнопка «4″. На эту кнопку запрограммирован вызов номера хозяина гаража. Если в гараж вошел хозяин — он на своем телефоне нажимает сброс вызова, проверка связи не помешает. Ну а если грабитель — хозяин действует по обстоятельствам.

Несколько мелочей, за которыми надо следить.

  • Телефон должен быть постоянно подключен к зарядному устройству.
  • Экран телефона при вызове будет светиться. Это не должно привлечь внимание злоумышленника. Поэтому надо тщательно изолировать световое излучение от дисплея — например, поместить телефон в коробку экраном вниз.
  • Понятно, что деньги на счету телефона должны быть всегда. Но если долго не делать ни одного платного звонка — могут возникнуть проблемы. Дело в том, что у некоторых операторов сотовой связи есть максимальное время, за которое абонент должен сделать платный звонок. Если за это время (от 3 до 6 месяцев) со счета не списано ни копейки, номер может быть заблокирован и наша охранная система перестанет работать.
  • Обязательно нужно отключить вибровызов и все звуки в телефоне и до минимума  понизить громкость динамика — в тишине любой звук может насторожить грабителя.
  • Желательно, если есть такая возможность, ограничить или отключить прием входящих звонков или смс. Кроме возможных звуков, это может вызвать появление сообщения о входящем смс или пропущенном вызове на экране. А это может заблокировать быстрый вызов при нажатии кнопки.

На основе концевого выключателя, замыкающегося при открывании входной двери, можно также сделать другое устройство — выключатель для лампочки освещения. Когда открывается дверь, в гараже (либо сарае, кладовке, подсобке) включается. Для Вас — удобство, а для грабителя — лишние нервы, это может его спугнуть или привлечет свидетелей.


Статья понравилась? Добавьте её в свою соц.сеть!


Нравятся статьи на SamElectric.ru?
Подпишись, чтобы первым получать новые!

Введите свой e-mail :->



Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)

Комментарии (9) на “Охранное устройство из мобильного телефона”

  • rybalogNo Gravatar:

    Не получается создать охранное устройство с телефоном Nokia E65,так как необходимы два сигнала.Первый-для разблокировки экрана(тайм аут заставки-max.30 мин.).Второй-функция.Жду от Вас совета по решению данной проблемы.

    Ответить
    • SamElectricNo Gravatar:

      То есть нужно как бы два нажатия на кнопку? Первое — для приведения телефона в активный режим, второе для вызова?
      Поэкспериментируйте с темами, должна быть тема совсем без заставки, надо спросить на телефонных форумах.

      Ответить
  • SamElectricNo Gravatar:

    Дополнение к статье. Сегодня экспериментировал с телефоном Nokia 3500. Нужно что сделать:
    1. Отключить автоблокировку клавиатуры.
    2. Отключить экранную заставку.
    3. Отключить экономия энергии.
    4. Отключить спящий режим.
    Тогда при любом раскладе после первого нажатия клавиши пойдет вызов.

    Ответить
  • rybalog:

    На форумах ничего путного не нашел,да и не мог найти,т.к. эта функция не блокируется в телефоне(в целях энергосбережения),а имеет регулируемый диапазон от 1 минуты до 30 мин.
    Я нашел решение этой проблемы и реализовал ее буквально 4 часа назад.Для ВАС это может быть полезной информацией.
    Купил в магазине Lerya китайский таймер циклический с шагом вкл/выкл — 15минут.Подключил адаптер телефона и через каждые 30 минут при очередном включении таймера телефон входит в активный режим и т. к. заставка у меня настроена на 30 мин.телефон постоянно находится в активном режиме.С уважением rybalog

    Ответить
  • SamElectricNo Gravatar:

    Решение интересное, но в Nokia 3500 эта функция отключается без проблем, но с предупреждением, что надо беречь энергию.
    Желаю, чтобы грабители не тревожили!

    Ответить
  • Владимир ВикторовичNo Gravatar:

    Несколько дополнений. 1.Отключить прием СМС можно, изменив или удалив номер СМС-центра в настройках телефона. А лучше — обратиться к оператору, отключив прием СМС и входящих звонков. Наверное удивятся, но помочь должны.
    2.Если провода к выключателю более 2 м, то лучше использовать витую пару, если более 5м — цепочку из резистора и конденсатора для исключения помех.
    3.На морозе старый телефон может выключиться, даже если будет подключен к зарядке. Надо позаботиться о его обогреве.
    4.На всякий случай отключить все звуки.

    Ответить
  • СергейNo Gravatar:

    Несколько недостатков данной схемы я собирал подобную.
    С концевым выключателем или мп часто возникает «дребезг контактов» в итоге набираются несколько 4рок и телефон не срабатывает пришлось собирать электронное реле.
    Проблема с входящими СМС решается использованием старых телефонов Siemens проверял A50,A55,A60 все они работают с входящими не прочитанными СМС,а вот LG,Samsung,Philips нет.Спасибо.

    Ответить
  • СергейNo Gravatar:

    Неплохо было бы снимать видео по таким статьям.Для большей наглядности.

    Ответить
  • ДенисNo Gravatar:

    Еще можно подключить минигарнитуру проводную, и включить автоприем звонка, у меня на нокия 6233 такая функция была, и при звонке на телефон проверять что там есть, может кто-то что-то скажет (злодей) или просто ложная сработка, то тишина…

    Ответить
