В данной статье рассмотрим такую необходимую вещь в доме, как розетка для подключения антенны телевизора, иначе – ТВ розетка.



Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта,  этим делом лучше не заниматься, а вызвать электрика или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора –  антенного, для розетки ТВ,  и питающего, для розетки 220В.

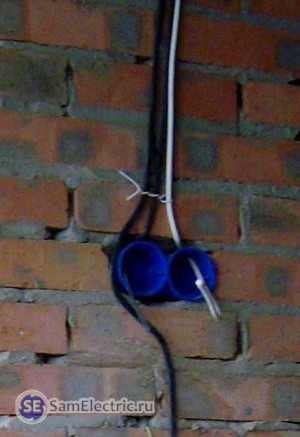

Прокладка антенного ТВ кабеля

Прокладка антенного ТВ кабеля



Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!

После завершения второго этапа это место для подключения ТВ выглядело так:

Розетка 220В и розетка ТВ

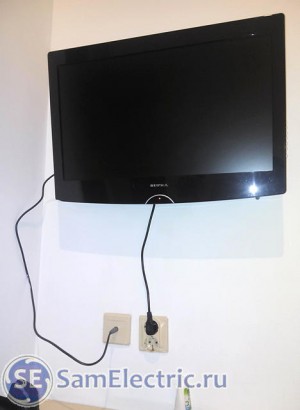

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2питания на стене Viko

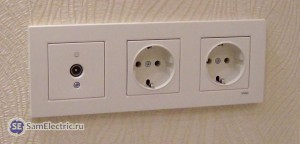

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

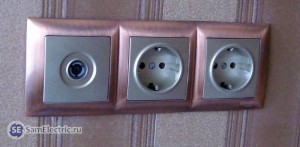

Антенная розетка ТВ и 2питания на стене Visage deluxe

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5питания на стене Visage

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда:

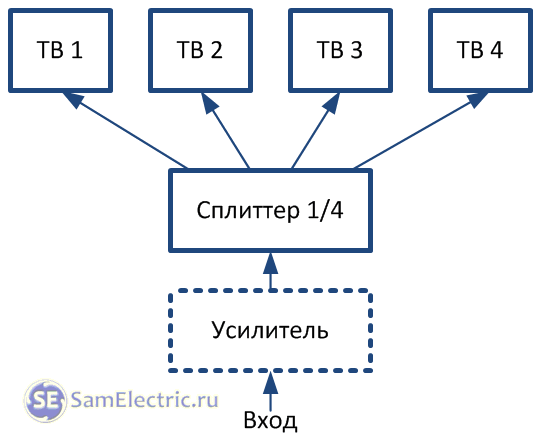

Схема подключения ТВ антенных розеток звезда

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

  1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
  2. Минимальное затухание телевизионного сигнала,
  3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом“.

Схема подключения ТВ антенных розеток шлейфом

Схема подключения ТВ антенных розеток шлейфом

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные. Последняя розетка в схеме соединения шлейфом должна быть оконечной.

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании  качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.



Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?



Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии,  75 Ом.



Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

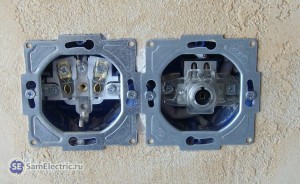

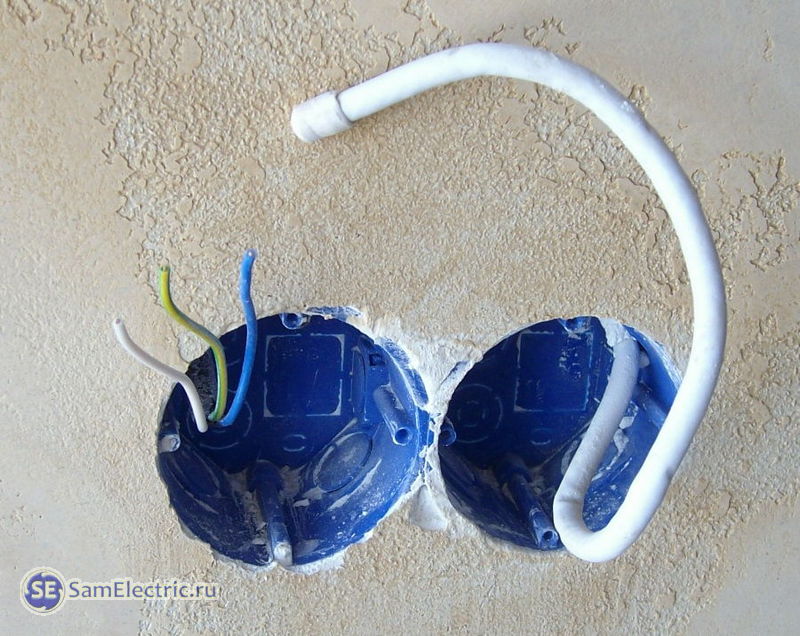

Установочные коробки под антенную розетку и розетку питания 220В

Установочные коробки под антенную розетку и розетку питания 220В

Установочные коробки под антенную розетку и розетку питания 220В

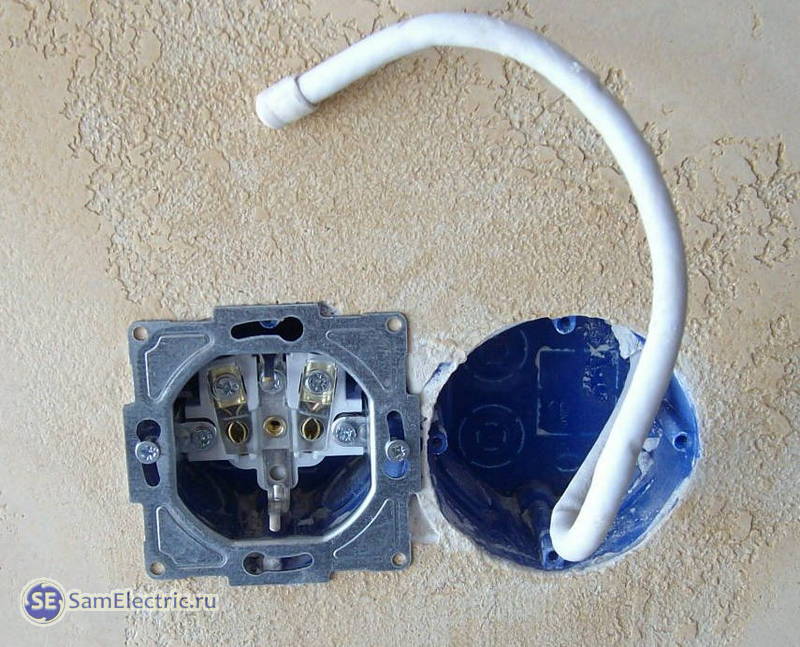

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

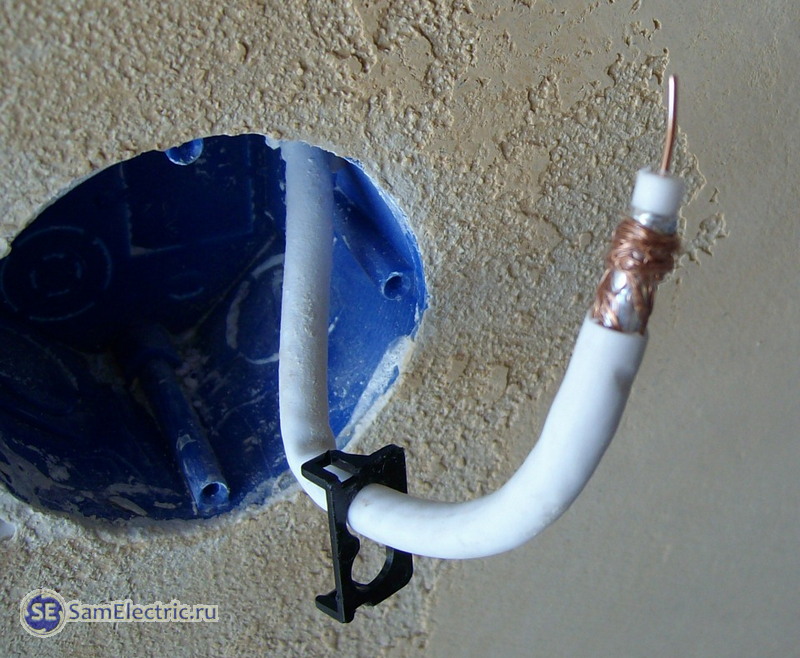

Подготовка ТВ кабеля перед установкой розетки

Подготовка ТВ кабеля перед установкой розетки

Подготовка ТВ кабеля перед установкой ТВ розетки

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки

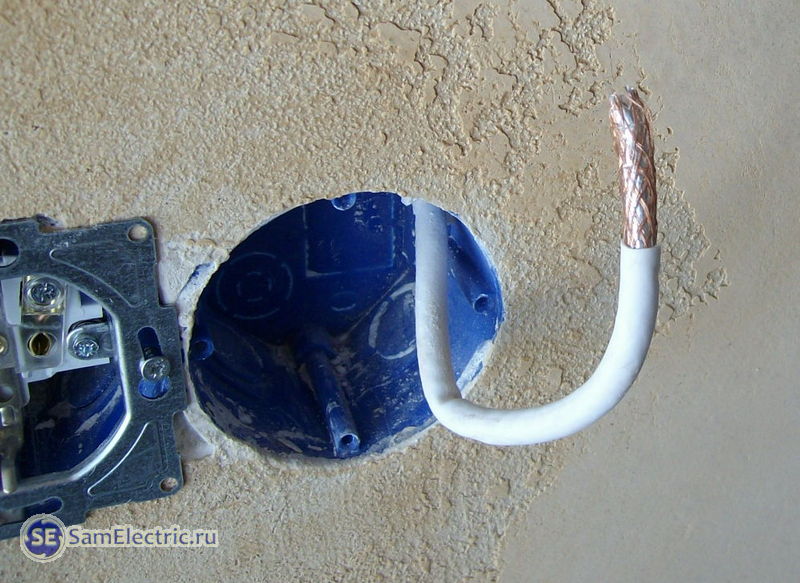

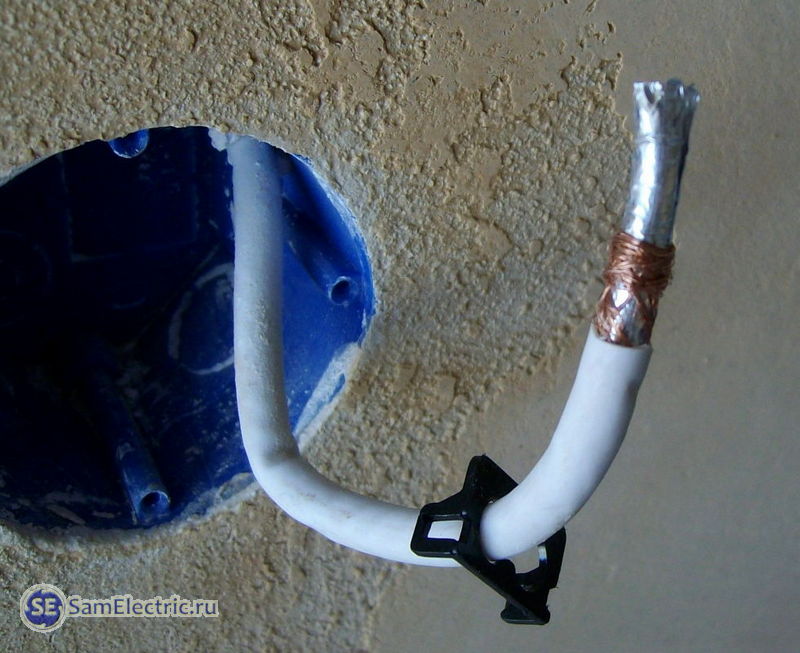

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

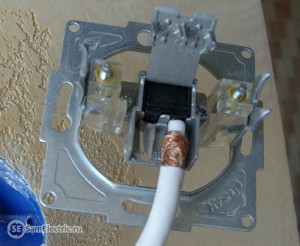

Монтаж ТВ кабеля перед установкой ТВ розетки_4

Монтаж ТВ кабеля

Монтаж ТВ кабеля перед установкой ТВ розетки_5

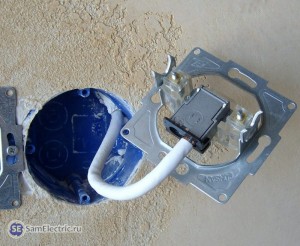

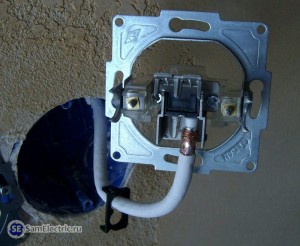

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки - монтаж кабеля

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

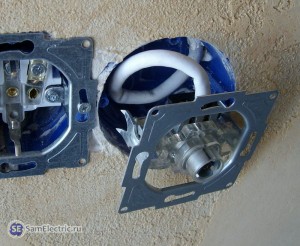

Установка ТВ розетки 1

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Установка ТВ розетки 2

Всё, осталось одеть рамку

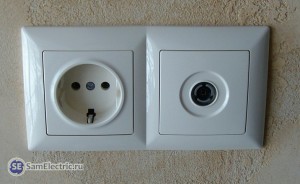

Установка ТВ розетки 3

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

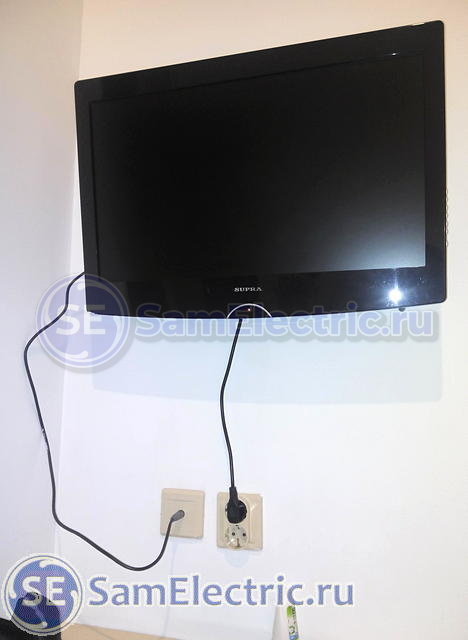

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора - вариант установки

Розетки для телевизора – вариант установки



Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

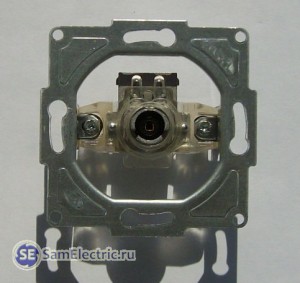

ТВ розетка разобранная спереди

ТВ розетка разобранная спереди

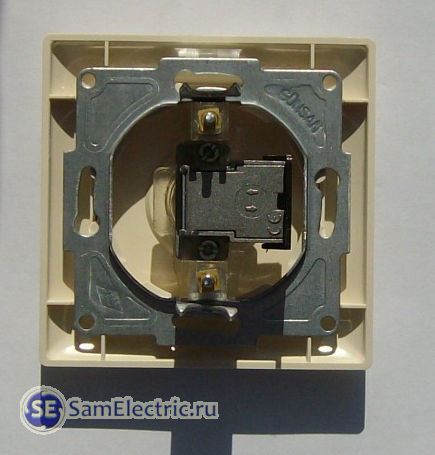

ТВ розетка в сборе вид сзади

ТВ розетка в сборе вид сзади

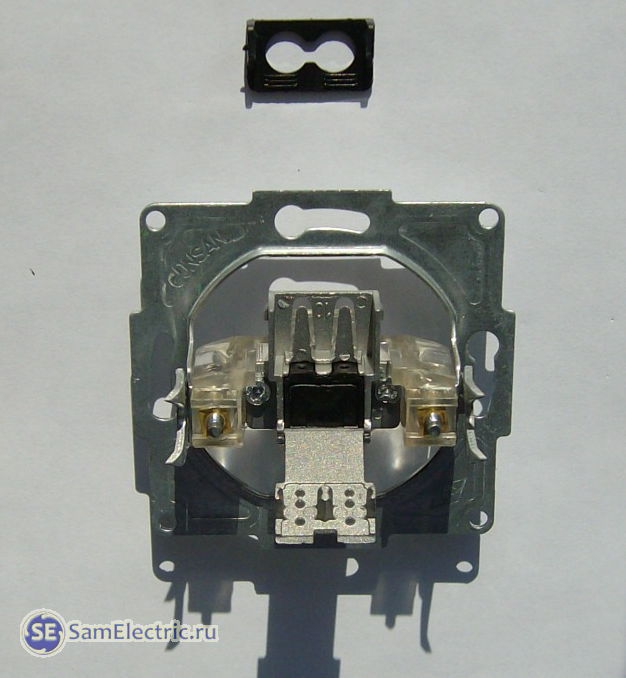

ТВ розетка разобранная вид сзади

ТВ розетка разобранная вид сзади

Вот и всё, что я хотел рассказать про установку ТВ розеток. Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей.

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.
