Электросчетчик СО 505
В данной статье пошагово рассмотрим процесс монтажа и подключения домашнего однофазного счетчика электроэнергии. Рассмотрен, вероятно, самый малобюджетный вариант. Для примера монтажа приведу фотографии замены счетчика с реального объекта. На первой фотографии (слева) показан счетчик СО505 без клеммной крышки, который мы будем устанавливать.
Как установить (заменить) однофазный квартирный счетчик на лестничной площадке написано на СамЭлектрик в статье Установка квартирного счетчика. А как проложить провод до счетчика и какие должны быть меры безопасности при этом, я написал в статье Замена вводного силового кабеля от гусака до счетчика.
Сразу надо сказать, что перед установкой счетчика необходимо обратиться в соответствующие органы (местные электросети) за получением разрешения на замену счетчика. Также следует обратить особое внимание на сохранность пломб на клеммах счетчика и на самом счетчике.
Итак, в квартире стоял до боли знакомый старый счетчик с двумя пробками (автоматическими выключателями старого образца). Хозяин обратился с просьбой посмотреть, почему так часто выбивают пробки, и предположил, что может быть надо поменять их на больший ток – с 16 А на 25 или даже 32 Ампер. Осмотр показал, что электросчетчик старый – шестидесятых годов, и будущего у него нет.
Поэтому договорились о замене счетчика, а заодно и автоматов , а заодно и всего электрощитка.
Вот что мы имели исходно:
Старый счетчик
Содержание статьи:
Начинаем замену электросчетчика
Перед тем, как начать демонтаж и монтаж, необходимо выяснить три важных вещи.
- Можно ли спокойно снимать пломбу со старого электросчетчика. То есть, хозяин договорился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
- Где будем брать питание для перфоратора/дрели, если придется сверлить стену?
- Освещение рабочего места. Я для этой цели использую налобный “шахтерский” фонарь на светодиодах.
Подписывайтесь! Там тоже интересно!
Подготовились, всё выяснили, идём далее. Выключаем вводной автомат (рубильник) до счетчика, тем самым обесточиваем счетчик и обеспечиваем себе комфортную и безопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

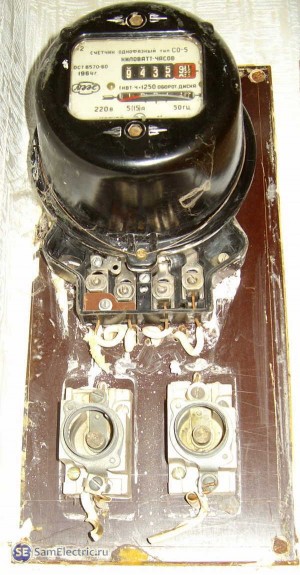

Старый электросчетчик СО-5 – открытые клеммы, снятые пробки
Тут не помешает включить вводной автомат и на всякий случай проверить правильность схемы подключения с помощью отвертки-индикатора (указателя фазы). Мало ли, что было раньше, какие чудеса творились тут в прошлом :), и надо быть полностью уверенным в своей работе.
Напомню, четыре силовых контакта у электросчетчика всегда располагаются в таком порядке:
- Входная фаза, приходит извне
- Выходная фаза, уходит на питание нашего потребителя
- Входной ноль
- Выходной ноль
Схема подключения электрического счетчика обычно указана на его крышке, поэтому подключить его сможет своими руками любой человек, элементарно разбирающийся в электрике.
А раз Вы читаете эту статью, значит разбираетесь! И помните, главное – безопасность!
Очень важно, чтобы 1-й и 2-й контакты не были перепутаны, иначе неизбежны претензии со стороны проверяющих органов, а хозяина могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка нужно монтировать как надо.
Демонтаж старого счетчика
Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.
Видим гетинаксовую пластину, прикрученную к стене:

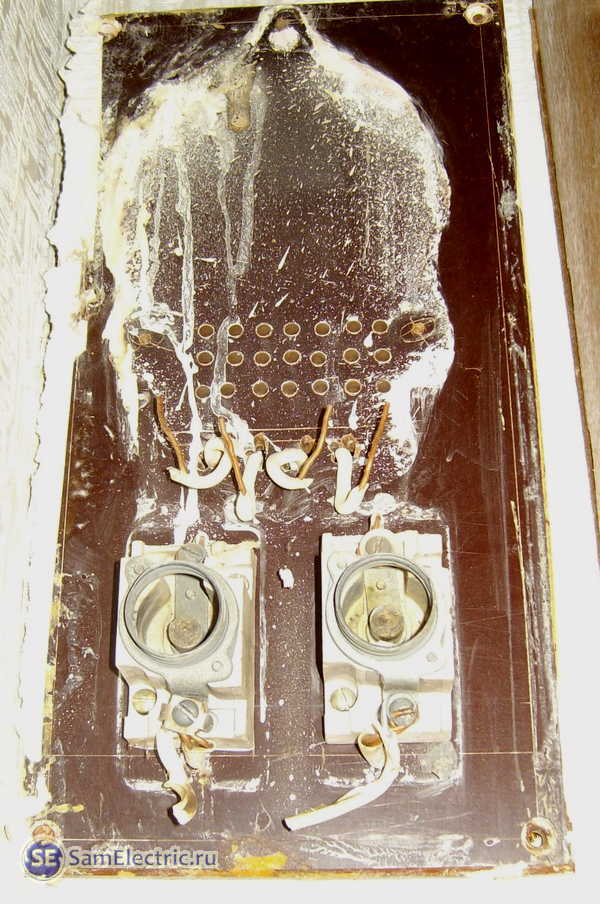

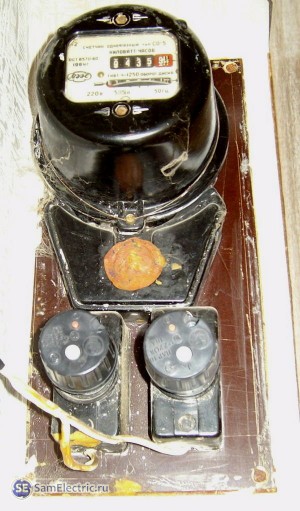

Демонтаж старого электросчетчика СО-5. Насверлены отверстия – неужели для вентиляции?
Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.
Провода к электросчетчику

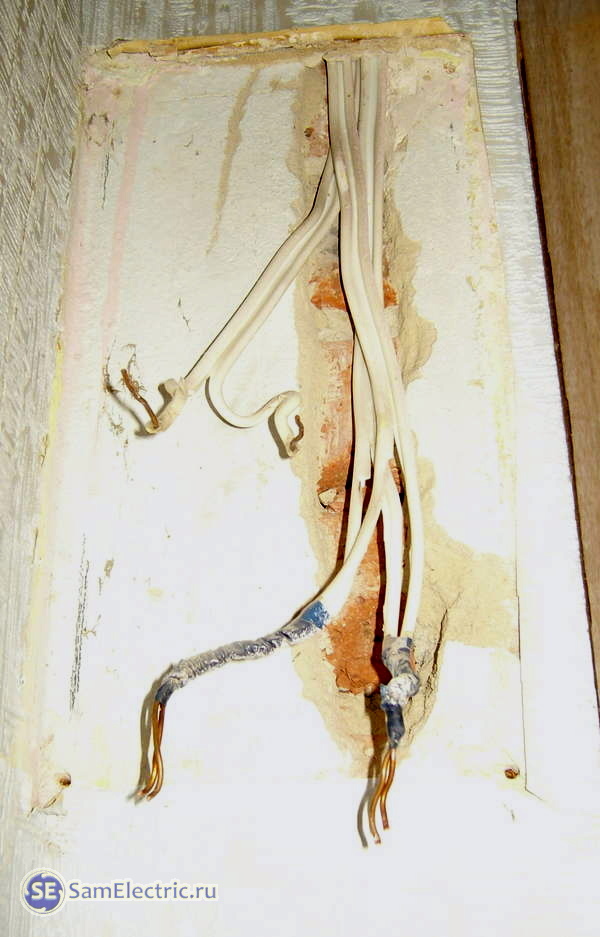

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.
Монтаж электрощитка
Для монтажа счетчика СО 505 используем Щиток Квартирный пластиковый типа ЩК (напоминаю, это малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стене:

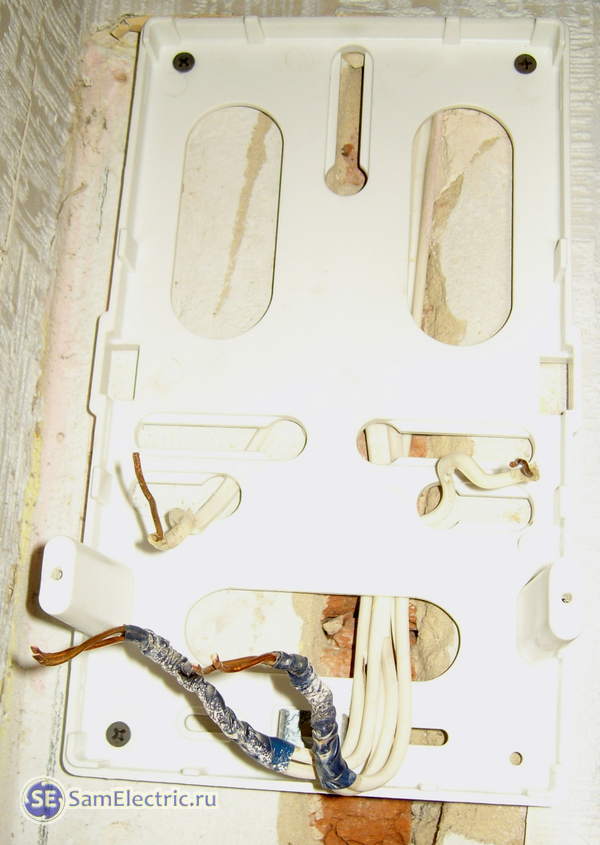

Электрощиток для счетчика
Саморезами указаны три пластиковые вставки, входящие в комплект щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в своих пазах.

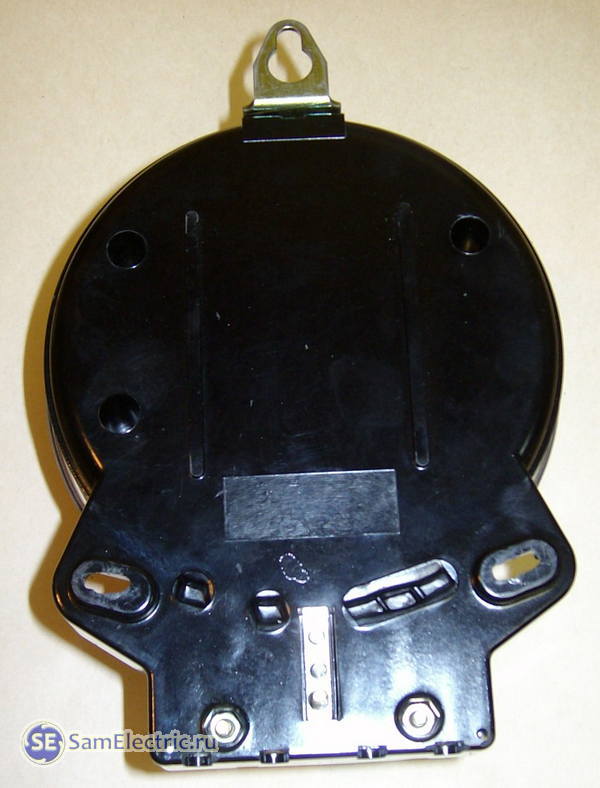

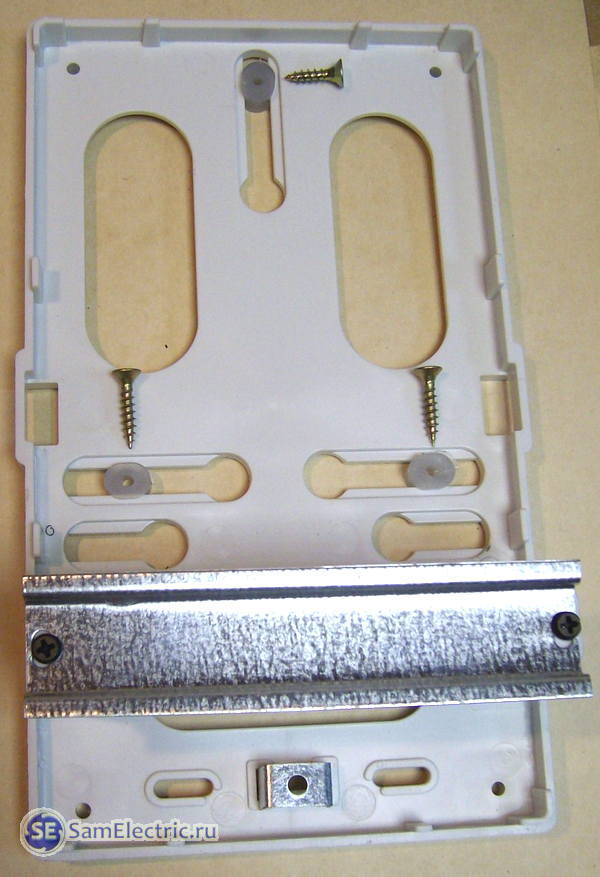

Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:
Внешний вид электросчетчика СО505 сзади

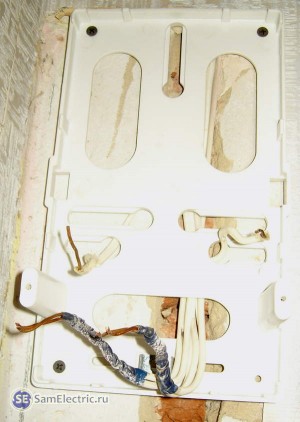

Теперь необходимо надежно закрепить заднюю панель электрощитка на стене:
Монтаж электрощита для счетчика
Очень важно, чтобы задняя панель была закреплена без перегибов, чтобы потом без проблем одеть на неё верхнюю крышку и чтобы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 или 8, саморезы.
Важно! Счетчик необходимо установить на высоте не более 180 см (на уровне глаз). Это очень важное требование от пломбировщиков и проверяющих. Да и вообще, гораздо легче снимать каждый месяц показания без помощи табуретки.
Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля. Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи.
Установка и подключение электросчетчика

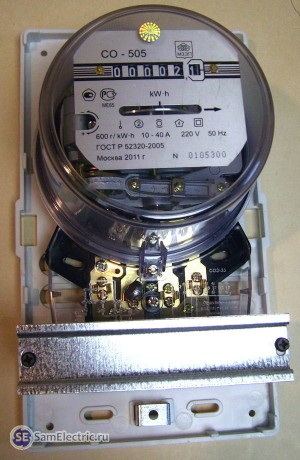

Устанавливаем счетчик, монтируя его на саморезы к пластиковым вставкам.
Клятвенно обещаем себе, что впредь такие щитки использовать не будем, а счетчики будем ставить только на дин-рейку.
В процессе монтажа электросчетчика. Внизу – дин-рейка для автоматов
Важный момент. Клеммы электросчетчика имеют по два винта. Перед монтажом каждого провода его необходимо зачистить на всю длину, а затем зажать провод на дальний винт. Убедиться, что провод механически прочно закреплен в клемме. Только после этого затягиваем ближний винт.
После того, как клеммы будут опломбированы, исправлять огрехи монтажа подходящих проводов будет очень проблематично. И кто будет платить за повторное пломбирование?
Схема подключения счетчика в принципе простая, главное – делать всё правильно и надежно.
Схема подключения электрического счетчика СО 505
На схеме показан один защитный автомат, но их может быть несколько, каждый – на свою группу и свой ток. По выбору автоматов в зависимости от тока и мощности нагрузки – рекомендую мою статью.
В конце статьи приведена инструкция к счетчику, в которой тоже есть схема подключения. Эта схема типовая, так можно подключать абсолютно любой однофазный счетчик прямого включения.
Итак, провода подключили согласно схеме подключения. Важно, чтобы провода не были натянуты, а свободно подходили к счетчику и автоматам. Для этого надо заранее продумать, какой длины провода будут нужны. Площадь сечения проводов для подключения счетчика внутри щитка в данном варианте – не менее 2,5 мм2
В качестве автоматических выключателей применен один двухполюсный на 25А. Что для однокомнатной квартиры с суммарной мощностью электроприборов 5 кВт и старой электропроводкой вполне достаточно.
Для безопасности, учитывая, что проводка старая, лучше поставить автоматы на 20А, а ещё лучше – на 16А. В случае переделки электропроводки или подключения мощных нагрузок нужно не увеличивать номинал автомата, а прокладывать новые линии.
Перед тем, как одеть верхнюю крышку, надо попросить хозяина включить все мощные электроприборы, какие есть в доме. А заодно согреть чайку на электрочайнике ;).
Если после одной – двух минут такого экстремального использования электросети не возникло подозрительных запахов, звуков, и, не дай Бог, искрения – то можно считать, что работа выполнена. И счетчик должен крутиться с соответствующей скоростью. И в правильную сторону)))

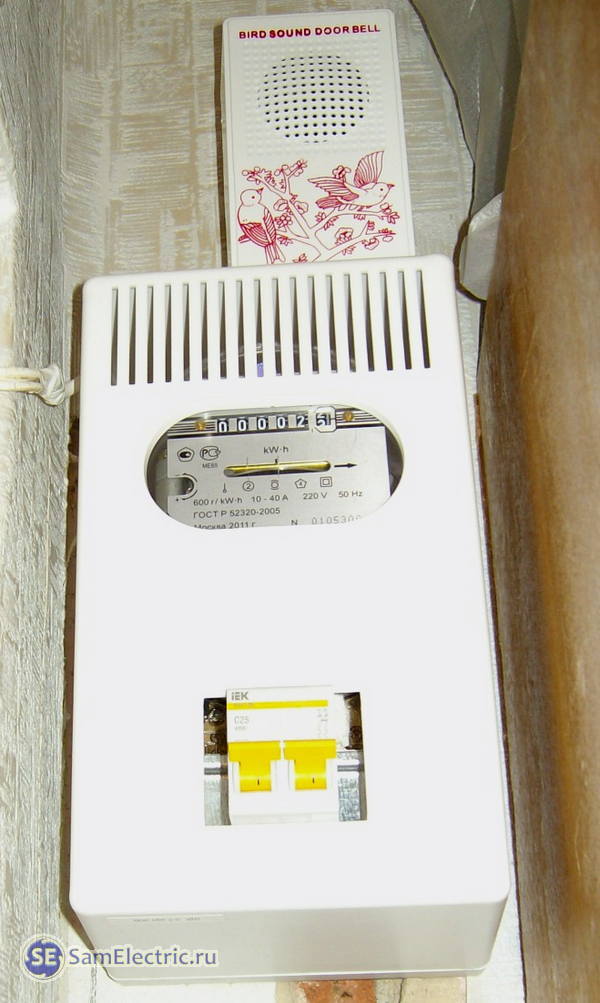

Одеваем верхнюю крышку, и вот, всё готово:
Монтаж и подключение нового электросчетчика СО-505
Паспорт к счетчику СО-5о5
В заключение – обещанная инструкция (паспорт) к счетчику СО-505, в которой приведена также схема подключения.

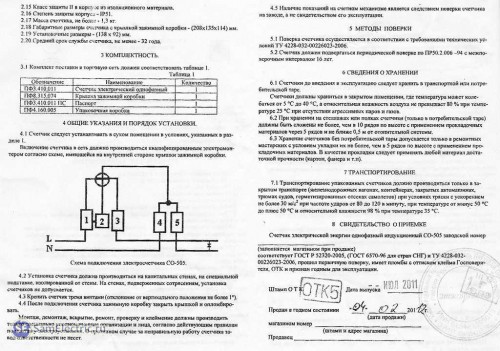

Счетчик электрический однофазный СО-505. Паспорт стр.1
Счетчик электрический однофазный СО-505. Паспорт стр.2

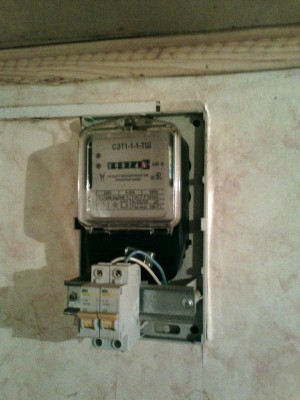

Апдейт статьи: ещё фото установки и схемы подключения электрического счетчика в корпусе щитка ЩК-26. Выглядит убого, но таковы реалии большинства домов частного сектора:
Домашний электрический счетчик
Грубая ошибка – должно быть не два автомата, а один двухполюсный автомат! Это можно в данном случае исправить, использую обычную скрепку.
А как вы подключаете своими руками счетчик у себя дома? Пишите в комментарии!
