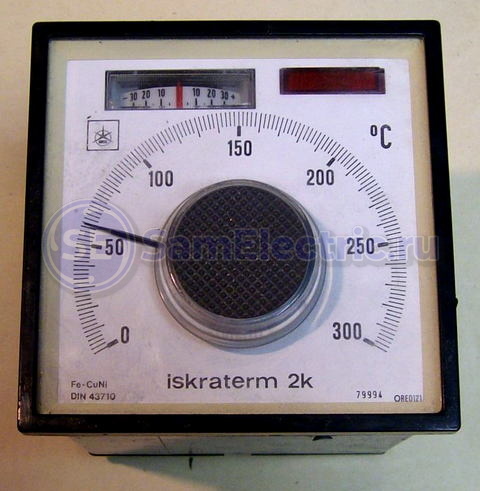

Терморегулятор Искратерм

Терморегулятор Искратерм

Терморегулятор Искратерм применяется в основном в промышленных устройствах автоматики. Этот регулятор температуры хотя и считается устаревшей моделью (производство – Югославия), однако до сих пор встречается там, где по технологическому процессу необходимо поддержание точной температуры в заданных пределах – от паровых котлов до инкубаторов.

Мне по ходу моей работы в сфере промышленной автоматики иногда приходится устанавливать и ремонтировать это чудо-устройство. Возможно, читателям SamElectric.ru понадобится информация по устройству и ремонту этого регулятора температуры.

Сейчас терморегуляторы имеют гораздо более простую схему, а функций у них больше. Пример – регулятор температуры Фиф.

Назначение регулятора

Прибор представляет собой электронный регулятор температуры с сигнальным индикатором работы и стрелочным индикатором, показывающим отклонение регулируемой температуры от заданного значения (шкала ±30 0С). Терморегулятор предназначен для установки на станках, котлах и другом технологическом оборудовании.

Технические характеристики регулятора температуры Искратерм 1к, 2к

  • Диапазон регулирования, 0С – 0…200; 0…300; 50…450
  • Класс точности, % – 1,5
  • Тип датчика – термопара железо-константан
  • Термонапряжения – по ДИН 43 710
  • Чувствительность, 0С, не более – 0,5
  • Время настройки, секунд – 10…30
  • Напряжение питания, В – 220 ±10
  • Потребляемая мощность, ВА – 3
  • Коммутируемая мощность, Вт – 220
  • Температура окружающей среды, 0С- 0…+60
  • Расчетная температура окр. среды – +20 0С
  • Размеры установочного окна, мм – 92×92
  • Масса, кг – 0,85

Описание работы терморегулятора

Принцип работы не отличается от работы других терморегуляторов компенсационного типа c термодатчиком. Ниже приведена схема, по которой рассматривается принцип работы.

Схема терморегулятора Искратерм

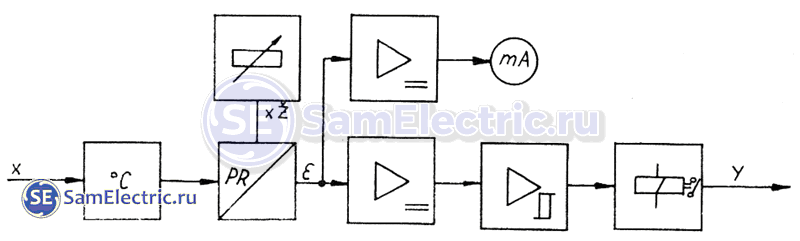

Функциональная схема терморегулятора Искратерм

Величина X, определяемая измерительным датчиком, сравнивается в компараторе с заданной величиной XZ, которая устанавливается в приборе. Разница между этими величинами в виде дифференциального напряжения поступает через усилитель на индикатор (стрелочный миллиамперметр) и на другой усилитель, к выходу которого подключено исполнительное реле. Реле управляет нагревательным элементом непосредственно или через магнитный пускатель.

Схема электрическая принципиальная

Схема терморегулятора

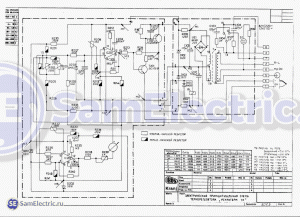

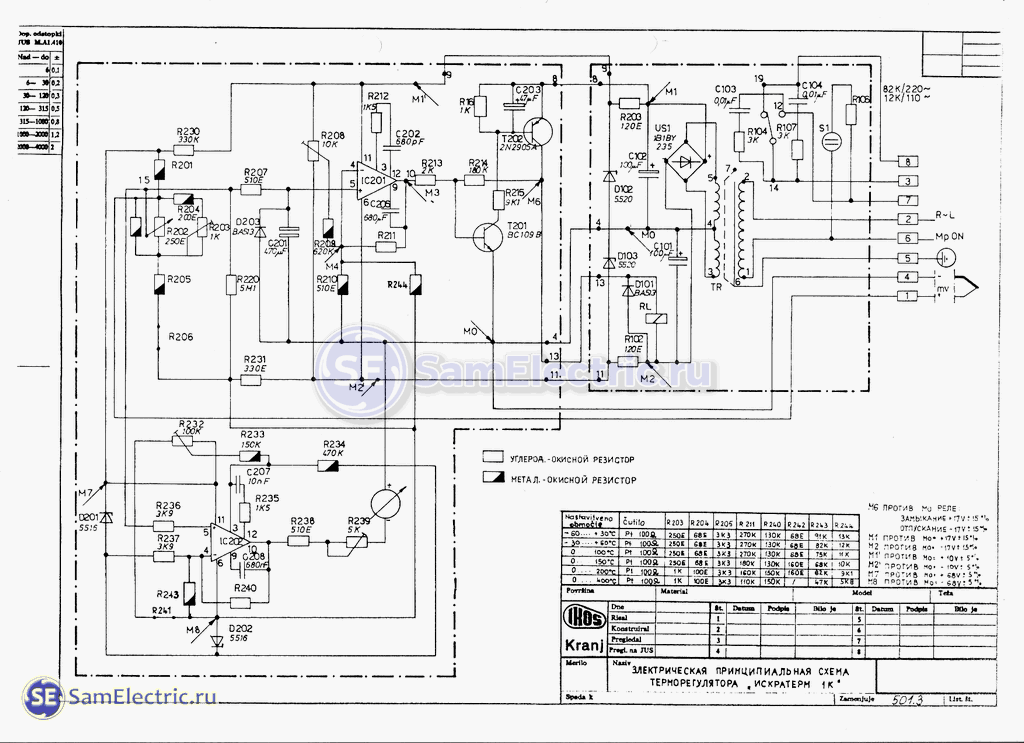

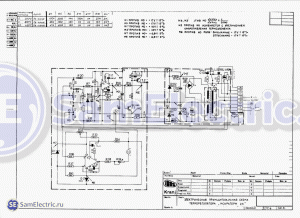

Терморегулятор Искратерм 1К. Схема электрическая принципиальная

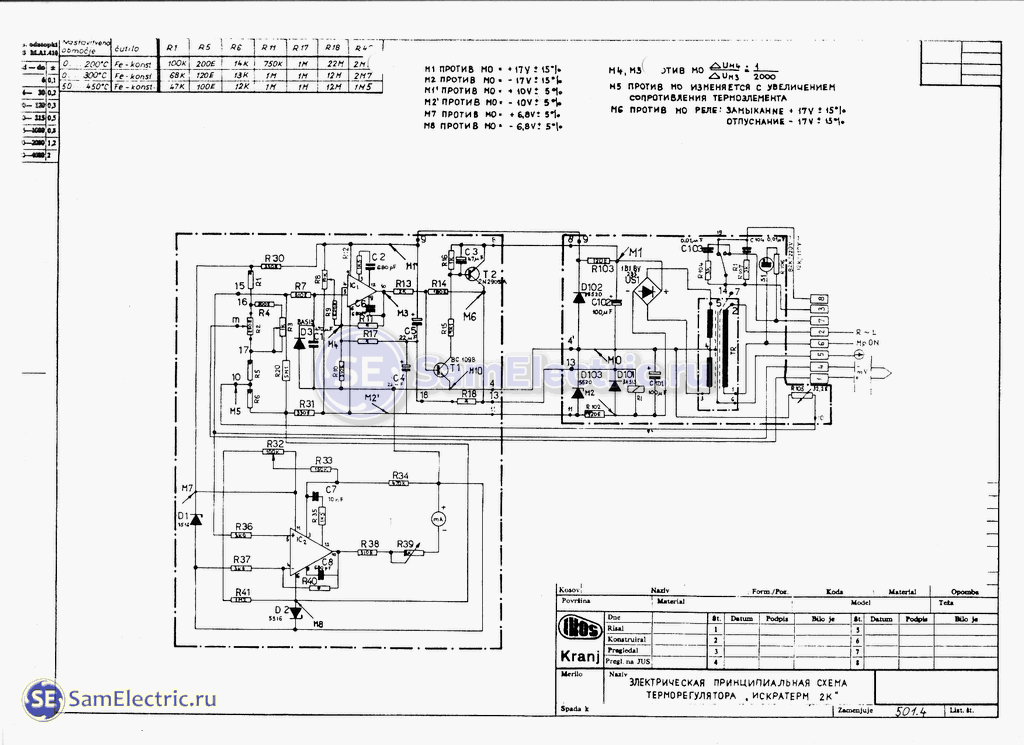

Терморегулятор Искратерм 2К. Схема электрическая принципиальная

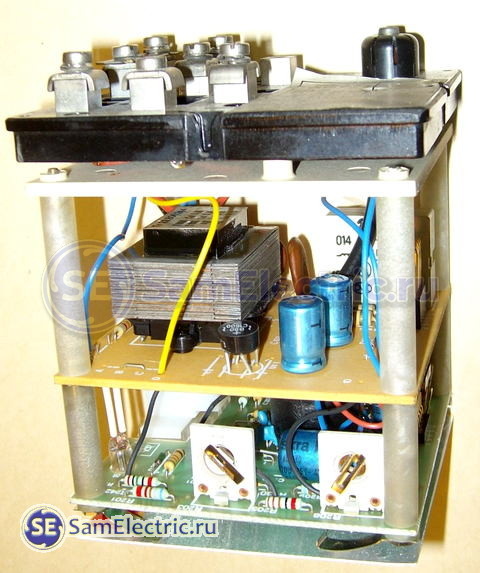

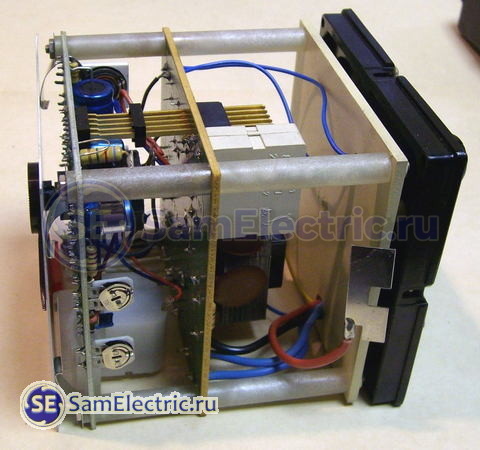

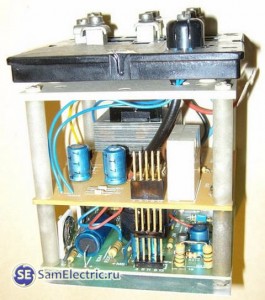

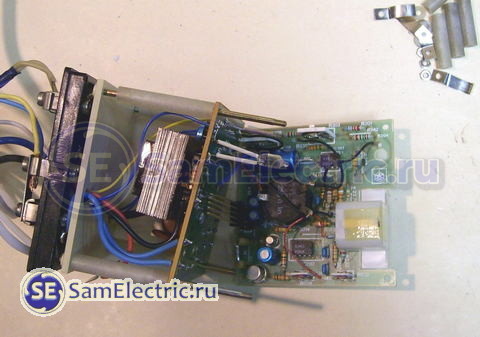

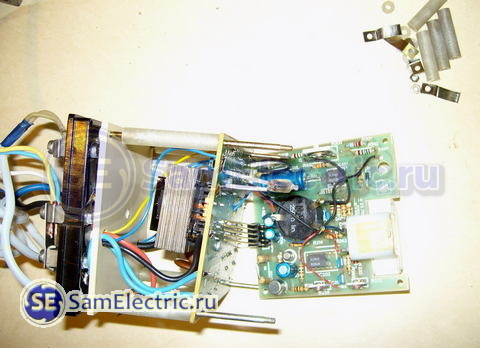

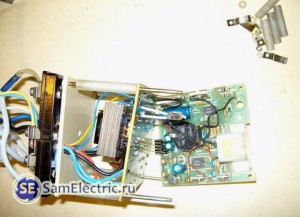

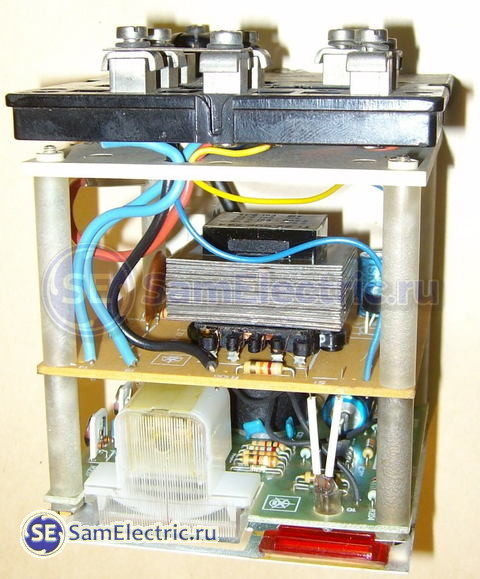

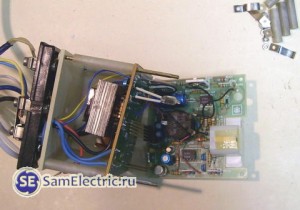

Ниже показаны фото разборки регулятора.

Схема терморегулятора

Схема терморегулятора

Схема терморегулятора

Схема терморегулятора

Схема регулятора температуры

Схема регулятора температуры

Схема регулятора температуры

Схема регулятора температуры

Схема регулятора температуры

Схема регулятора температуры

Схема регулятора температуры

Схема регулятора температуры



 Описание генерального разъема.

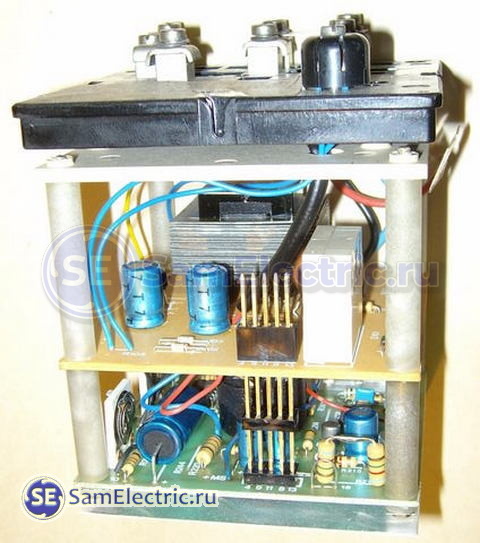

Этот разъем проходит через всё устройство и соединяет обе платы – плату электроники и силовую. Если смотреть сверху на разъем (см. фото разборки 2), то контакты согласно принципиальной электрической схеме будут расположены так:

4, 9, 11, 8, 13.

Ремонт регулятора температуры Искратерм.

Ремонт, как правило, сводится к следующему.

  • Пропайка платы, особенно проводов, потенциометров, выводов трансформатора.
  • Чистка контактов или замена реле.
  • пропайка штырьков трансформатора в месте подключения обмоток
  • пропайка клемм.
